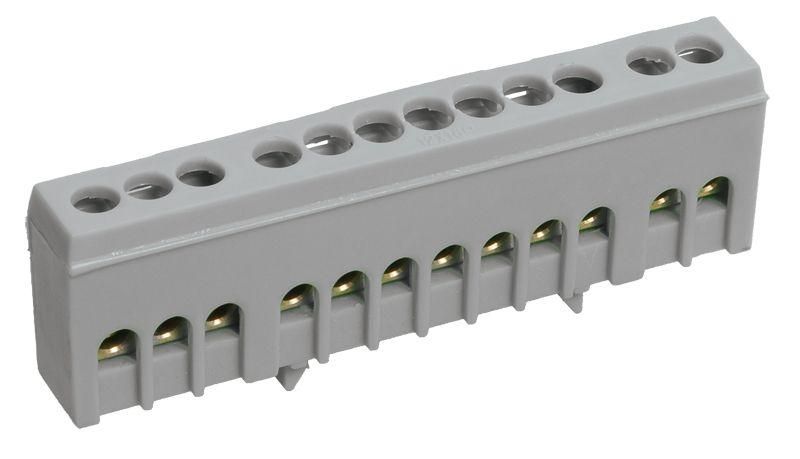

Шина L "фаза" в корп. изоляции на DIN-рейку ШНИ-6х9-16-К-Ср IEK YNN10-69-16KD-K02

Шина L фаза в корпусе изоляции на DIN-рейку ШНИ-6х9-16-К-Ср от IEK - это надёжный элемент для организации фазного подключения в распределительных щитах. Устройство обеспечивает безопасное и компактное соединение до 16 проводников, защищённое изолирующим корпусом, что особенно важно в плотных сборках.

Назначение и область применения

Шина ШНИ-6х9-16-К-Ср используется для создания единой точки подключения фазного провода в электрощитах. Применяется там, где требуется распределить одну фазу на несколько потребителей - например, в автоматических выключателях, УЗО, контактных устройствах. Подходит для жилых, коммерческих и промышленных объектов. Благодаря изоляции корпуса снижается риск случайного замыкания между соседними элементами.

Технические характеристики

• Количество контактов: 16 - позволяет подключить до 16 одножильных или многожильных проводов
• Поперечное сечение: 13 кв.мм - рассчитана на ток до 100 А (по нормам ГОСТ для латуни)
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к окислению
• Изоляция: да - корпус выполнен из самозатухающего пластика, предотвращает доступ к токоведущим частям
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными рейками в щитах
• Рабочий температурный диапазон: от -40 до +50 C - подходит для установки в неотапливаемых помещениях и на улице внутри щитов
• Цвет: серый - соответствует цветовой гамме большинства современных щитов
• Количество фаз: 1 - предназначен исключительно для одной фазы (L), не для N или PE

Совместимость и монтаж

Шина ШНИ-6х9-16-К-Ср легко крепится на стандартную DIN-рейку шириной 35 мм. Для подключения проводов используются зажимы с винтами - достаточно ослабить винт, вставить провод (сечением до 16 мм2), затянуть. Максимальная площадь сечения провода - 16 мм2. Не рекомендуется использовать провода с жилами больше указанного значения - возможен перегрев. Все контакты расположены в один ряд, что удобно для последовательного подключения. Каждый зажим имеет маркировку для идентификации.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для распределительных шин. Самозатухающий материал корпуса не поддерживает горение, повышает пожаробезопасность. Защита IP20 - недоступны пальцы, но не защищена от брызг воды. Не применяется во влажных средах без дополнительной защиты (например, в герметичных щитах с IP54+).

Преимущества

• Уменьшает количество перемычек и соединений - экономит место в щите
• Изолированный корпус снижает вероятность поражения током при обслуживании
• Латунные контакты обеспечивают долгий срок службы даже при циклических нагрузках
• Стандартный форм-фактор - совместим с любыми щитами, оснащёнными DIN-рейкой
• Чёткая маркировка контактов ускоряет диагностику и ремонт

Ограничения применения

• Не предназначена для подключения нулевых (N) или защитных (PE) проводников - используйте отдельные шины для них
• Не допускается использование с проводниками сечением менее 1,5 мм2 - плохо фиксируются в зажимах
• Не следует применять в условиях постоянной влажности выше 90% - риск коррозии контактов
• Не подходит для переменного тока свыше 100 А - превышение может вызвать нагрев и деформацию
• Не является устройством защиты - не заменяет автоматические выключатели или УЗО

Примеры использования

• Подключение фазы ко всем автоматическим выключателям в квартирном щите
• Распределение питания на группу светильников в офисе
• Объединение входящих фаз в промышленном щите управления станком
• Фазовое подключение в системах автономного освещения или сигнализации

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - лучше всего подходят 2,5–6 мм2
• При использовании многожильных проводов обязательно обжимайте их наконечниками - так надёжнее и проще затягивать
• Не затягивайте винты слишком сильно - можно повредить резьбу или раздавить медную жилу
• При установке в щит с ограниченным пространством учтите, что шина ШНИ-6х9-16-К-Ср занимает около 8 модулей (144 мм)
• Для удобства обслуживания пометьте каждый выходной контакт маркером - это сэкономит время при диагностике
• Шина ШНИ-6х9-16-К-Ср от IEK - одна из самых распространённых в России; её аналоги есть, но качество крепления и материала часто ниже
