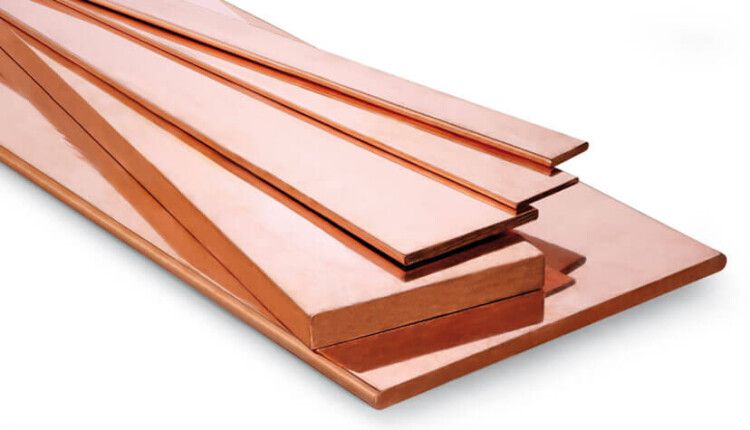

Шина медная твердая М1Т 4*30*4000 мм | SQ0811-0002 TDM

Шина медная твердая М1Т 4*30*4000 мм от TDM ELECTRIC — это жесткий проводник из высокочистой меди для передачи больших токов в распределительных системах. Артикул sq0811-0002 предназначен для стационарной установки в силовых щитах, шинопроводах и сборках, где важна надежность и минимальные потери.

Назначение и область применения

Шина медная твердая М1Т 4*30*4000 мм используется для создания жестких соединений между элементами распределительных устройств: автоматическими выключателями, контакторами, предохранителями и другими компонентами. Применяется в промышленных щитах, подстанциях, цеховых сетях, на конвейерах и станках с высокой нагрузкой. Подходит для сборки шинопроводов и многоканальных токоведущих систем.

Технические характеристики

• Материал: медь марки М1Т — высокая чистота (99,95%), обеспечивает низкое электрическое сопротивление
• Форма: плоская шина — удобна для плотного монтажа и теплоотвода
• Размеры: 4×30 мм — толщина 4 мм, ширина 30 мм
• Длина: 4000 мм — стандартная длина, отгрузка кратно этому значению
• Площадь сечения: 120 мм² — соответствует допустимому длительному току до 475 А
• Покрытие: необработанная поверхность — без антикоррозийного слоя, требует защиты при эксплуатации во влажной среде

Совместимость и монтаж

Шина медная твердая М1Т 4*30*4000 мм совместима с болтовыми зажимами, клеммами и контактными пластинами, рассчитанными на ширину 30 мм и толщину 4 мм. Для фиксации используются изоляционные опоры и металлические крепления с уплотнением. Учитывайте посадочные отверстия — они должны соответствовать диаметру используемых болтов (обычно M8–M12). При монтаже соблюдайте шаг между точками крепления: рекомендуется не более 1 метра для снижения механических напряжений.

Безопасность и стандарты

Изготовлена согласно требованиям ГОСТ 10434 и IEC 61439. Номинальный ток 475 А указан при температуре окружающей среды +30°C и естественной вентиляции. Без покрытия шина подвержена окислению — при использовании в помещениях с повышенной влажностью или агрессивной средой требуется дополнительная изоляция или лакировка.

Преимущества

• Высокая электропроводность меди М1Т снижает потери энергии и нагрев
• Жесткая форма исключает прогиб и колебания при больших токах
• Стандартная длина 4 м позволяет минимизировать стыки в сборке
• Подходит для многофазных систем — легко формируется в нужную геометрию

Ограничения применения

• Не предназначена для мобильных или вибрационных систем — возможна усталостная деформация
• Необработанная поверхность не защищена от коррозии — запрещено применение в открытых условиях, на улице или в сырых цехах без дополнительной защиты
• Не подходит для переменного тока выше 1000 В без проверки изоляционных зазоров
• Требует расчета теплового режима при токах близких к 475 А — перегрузка вызывает быстрый нагрев

Примеры использования

• Связка входного автомата с группой выходных в распределительном щите 400 В
• Централизованная шинная система питания нескольких станков в одном цехе
• Сборка шинопровода для подключения преобразователей частоты
• Замена кабеля на шину в старых щитах для повышения пропускной способности

Практические советы

• Перед монтажом протрите поверхность шины медной твердой М1Т 4*30*4000 мм спиртом — удалите оксидную пленку для лучшего контакта
• При соединении с алюминиевыми элементами используйте переходные клеммы — прямой контакт меди и алюминия вызывает электрохимическую коррозию
• Для длинных участков предусмотрите компенсационные изгибы — термическое расширение может вызвать трещины в креплениях
• Установите контрольные точки замера температуры — особенно в местах соединений, чтобы своевременно выявить перегрев
• Артикул sq0811-0002 можно заказывать партиями по 4 м — экономьте на резке и сварке, выбирая целые отрезки
