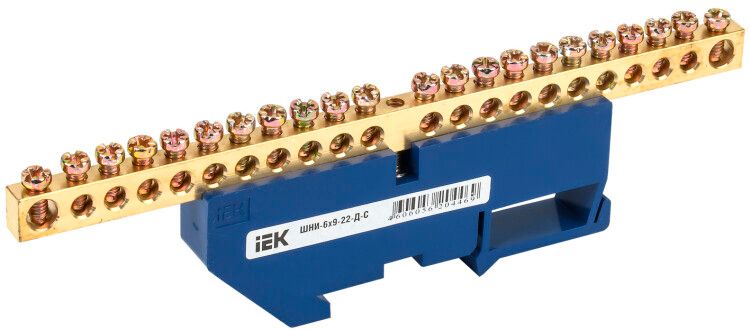

Шина нулевая на DIN-изоляторе ШНИ-6х9-22-Д-С IEK YNN10-69-22D-K07

Шина нулевая на DIN-изоляторах ШНИ-6х9-22-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает высокую плотность подключения - до 22 точек - и устанавливается на стандартную DIN-рейку, что делает её удобным решением для компактной сборки шкафов.

Назначение и область применения

Шина нулевая на DIN-изоляторах ШНИ-6х9-22-Д-С используется для коммутации нулевых проводников в электроустановках напряжением до 380 В. Применяется в силовых и осветительных щитах: жилых домах, промышленных объектах, офисных зданиях. Подходит для подключения как одножильных, так и многожильных проводов сечением до 16 мм2. Обеспечивает разделение N и PE-проводников в соответствии с требованиями ПУЭ.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку в бытовых и промышленных сетях без перегрева
• Рабочее напряжение: 380 В - соответствует трёхфазным системам 380/220 В
• Количество контактных точек: 22 - позволяет подключить до 22 проводов без дополнительных ответвлений
• Сечение провода: до 16 мм2 - совместима с большинством стандартных кабелей
• Материал: латунь - обеспечивает хорошую электропроводность и механическую прочность
• Диапазон температур: от -40 до +50 C - работает в условиях холодных складов и жарких помещений
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Цвет: синий - визуально отличает нулевую шину от фазных и заземляющих элементов
• Способ монтажа: на DIN-рейку 35 мм - стандартизованный способ установки в щитах
• Отделка: необработанная - поверхность не покрыта антикоррозийными составами, требует осторожности во влажных средах

Совместимость и монтаж

Шина ШНИ-6х9-22-Д-С крепится на стандартную DIN-рейку шириной 35 мм. Установка возможна как по центру, так и по краям - благодаря наличию изоляторов, которые обеспечивают гальваническую развязку от корпуса щита. Для многожильных проводов обязательно использование наконечников-гильз (например, НШВИ или НШВ), чтобы предотвратить ослабление контакта при затяжке. Монтаж выполняется обычным отверткой; момент затяжки не регламентирован, но следует избегать перетяга - он повреждает латунные контакты.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Отсутствие специальной защиты от коррозии (необработанная поверхность) требует контроля влажности в щите. Не применяется в помещениях с повышенной агрессивностью среды (например, химические производства) без дополнительной герметизации. Соответствует цветовой маркировке: синий цвет указывает на ноль (N), что снижает риск ошибок при обслуживании.

Преимущества

• Высокая плотность подключения - 22 точки позволяют отказаться от перемычек и уменьшить количество соединений
• Стандартный монтаж на DIN-рейку - совместима с любыми типовыми щитами IEK, Schneider, ABB и другими
• Латунная основа - устойчивость к окислению, долговечность, стабильный контакт даже при частых переподключениях
• Чёткая цветовая маркировка - синий цвет исключает путаницу с фазными шинами
• Долгий срок службы - 15 лет гарантируют минимальное обслуживание

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, агрессивных паров или солевых испарений - из-за необработанной поверхности возможна коррозия
• Не допускается подключение проводов сечением более 16 мм2 - это вызовет плохой контакт и нагрев
• Не является заземляющей шиной по умолчанию - требуется проверка проекта, чтобы не использовать её вместо PE-шины
• Не имеет встроенной защиты от случайного прикосновения - в открытых щитах необходимо применять крышки или барьеры

Примеры использования

• Щит освещения в многоэтажном доме - подключение всех нулевых проводов от квартир
• Распределительный щит станка на заводе - объединение нулей от нескольких двигателей
• Автоматический щит управления HVAC - сборка N и PE-проводов от терморегуляторов и насосов
• Аварийный источник питания (ИБП) - организация нулевого контура перед выходом на нагрузку

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 мм2 и 16 мм2 усложняет равномерную затяжку
• Обязательно используйте наконечники для многожильных проводов - это предотвращает “распушивание” жил
• При установке в металлический щит следите за тем, чтобы изоляторы не были повреждены - иначе возникает риск пробоя
• Проверяйте контакт после первого включения - слабый контакт может прогреться и деформироваться
• Для щитов с высокой заполненностью - эта шина экономит место, но не забудьте оставить свободный доступ к каждому болту для обслуживания
