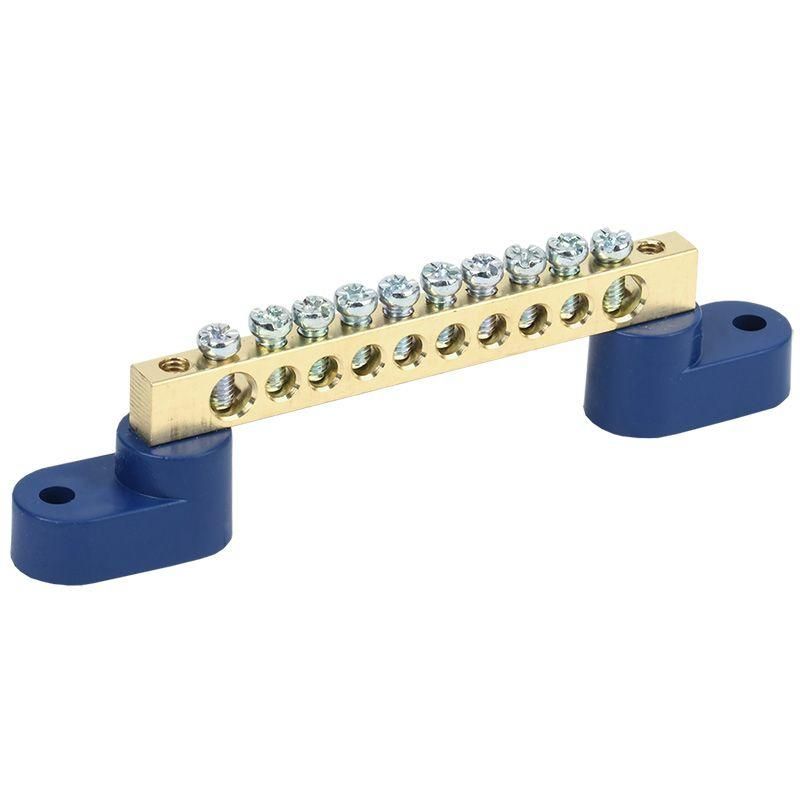

Шина ''N'' нулевая 6х9 мм на двух угловых синих изоляторах 10 групп, REXANT - 11-2327 MEET

Шина нулевая 6х9 мм на двух угловых синих изоляторах 10 групп от REXANT - компактное устройство для распределения нулевого и защитного провода в щитах. Артикулы etm11-2327 и 11-2327 подходят для сборки распределительных щитов по DIN-рейке, обеспечивая надёжное соединение до десяти проводников.

Назначение и область применения

Эта шина используется для объединения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для бытовых, коммерческих и промышленных installations, где требуется организованное подключение множества цепей - например, в этажных щитах, щитах управления станков или системах освещения. Также допускается использование для фазных проводников, если это соответствует проекту и нормам.

Технические характеристики

• Количество контактных точек: 10
• Номинальный ток: 100 А
• Рабочее сечение провода: до 16 мм2
• Материал контактов: латунь - устойчив к окислению, обеспечивает низкое переходное сопротивление
• Габариты: 6×9 мм - основная планка, не требует дополнительного крепления к корпусу
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Изоляция: двойные угловые изоляторы из пластика, обеспечивают безопасную изоляцию от заземлённых поверхностей
• Максимальная влажность среды: 90 % (без конденсации)

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - никаких инструментов не требуется. Каждый контакт рассчитан на один проводник сечением до 16 мм2. Для многожильных проводов рекомендуется использовать наконечники. Напряжение питания - до 400 В переменного тока. Монтаж возможен как в металлических, так и в пластиковых щитах, благодаря изолирующим опорам.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электроустановках. Латунные контакты и изоляционные элементы проходят контроль качества на соответствие ГОСТ Р 50030.2 и IEC 60947-7-1. Применение изолированных угловых опор снижает риск случайного замыкания на корпус щита.

Преимущества

• Высокая надёжность соединений благодаря латуни - материал не теряет проводимости даже при длительной нагрузке
• Удобный монтаж на DIN-рейку - экономит время при сборке щита
• Два изолятора предотвращают контакт с заземлённым корпусом, повышают безопасность
• Чёткая маркировка групп - легко ориентироваться при обслуживании
• Стандартные габариты - совместима с большинством типовых щитов

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - перегрев снижает срок службы изоляции
• Запрещено применять в условиях постоянного воздействия воды, масел, агрессивных паров - не имеет защиты IP65+
• Не следует использовать для проводов сечением больше 16 мм2 - это вызывает перегрев и ослабление контакта
• Не рекомендовано для внешних установок - отсутствует герметизация

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и оборудования
• Распределение нуля в щитах насосных станций, вентиляции, конвейеров
• Альтернатива клеммным колодкам при необходимости подключения 8–10 проводов

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤16 мм2 - иначе затянуть болт не получится, а перегрузка опасна
• Используйте наконечники для многожильных проводов - это исключит обрыв жил при закручивании
• При установке в металлический щит убедитесь, что изоляторы плотно прилегают - иначе есть риск пробоя
• Не перегружайте шину: 100 А - максимальный ток всей шины, а не на каждый контакт
• При ремонте или модификации щита - отключите питание, даже если работает только одна группа
