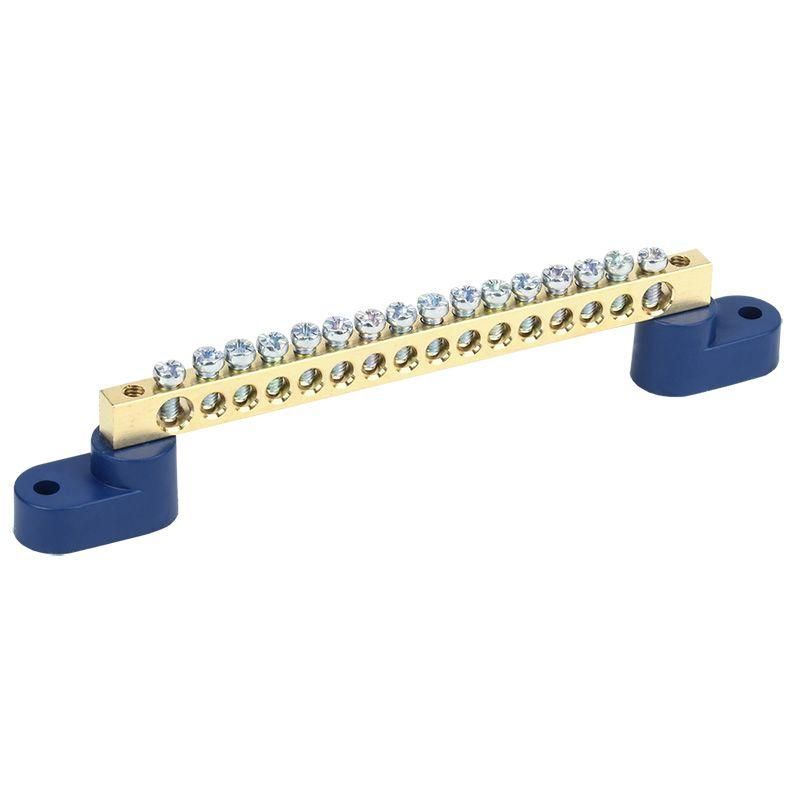

Шина ''N'' нулевая 6х9 мм на двух угловых синих изоляторах 16 групп, REXANT - 11-2330 MEET

Шина нулевая 6х9 мм на двух угловых синих изоляторах 16 групп от REXANT - компактное устройство для распределения нулевого и защитного провода в щитах. Артикулы etm11-2330 и 11-2330 подходят для сборки автоматических выключателей, УЗО и других модульных устройств на DIN-рейке.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для бытовых, коммерческих и промышленных installations, где требуется надёжное и компактное распределение нулей - например, в этажных щитах, распределительных пунктах, системах освещения и управления оборудованием.

Технические характеристики

• Количество контактных групп: 16
• Номинальный ток: 100 А - позволяет безопасно пропускать нагрузку до этого значения без перегрева
• Рабочее сечение проводника: до 16 мм2 - совместима с медными жилами указанного диаметра
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Изоляция: да - корпус установлен на двух пластиковых угловых изоляторах, предотвращающих случайное замыкание на заземлённую поверхность
• Габариты: 6×9 мм - типичная форма для шин такого типа; длина определяется количеством контактов
• Максимальная влажность среды: 90 % - не рекомендуется применение в условиях постоянного конденсата или погружения

Совместимость и монтаж

Шина REXANT легко монтируется на стандартную DIN-рейку. Для подключения используйте гребёнчатые перемычки или одножильные провода сечением до 16 мм2. Каждый контакт рассчитан на один провод - не допускается многократное заполнение одного зажима. Перед установкой проверьте соответствие диаметра винтового зажима сечению провода. После затяжки убедитесь, что провод не выпирает за край зажима - это снижает риск нагрева.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа в электроустановках. Материалы - латунь и самозатухающий пластик - обеспечивают термическую и электрическую стойкость. Однако шина не имеет сертификата IP, поэтому не предназначена для открытого монтажа или помещений с повышенной влажностью вне щита.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам
• Угловые изоляторы позволяют устанавливать шину даже рядом с металлическими элементами щита
• Чёткая разметка 16 точек - удобна для планирования и обслуживания
• Стандартный форм-фактор - совместима с большинством щитов и клеммниками

Ограничения применения

• Не предназначен для подключения проводов больше 16 мм2 - возможен перегрев и повреждение зажима
• Не использовать в помещениях с влажностью выше 90 % длительно - риск коррозии и потери контакта
• Не применяется как фазная шина - только для N и PE
• Не рассчитана на частые демонтажи - многократное откручивание винтов снижает плотность контакта

Примеры использования

• Подключение нулей ко всем автоматическим выключателям в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и оборудования
• Сборка распределительного щита на объекте с 16 выходами
• Замена старой шины в щите после ремонта или модернизации системы

Практические советы

• Перед установкой протестируйте целостность изоляторов - трещины или деформация требуют замены
• Используйте только отвертки с правильным наконечником - сломанный винт усложнит ремонт
• При использовании многожильных проводов - обязательно обжимайте их наконечниками
• Проверяйте момент затяжки: слишком слабо - плохой контакт, слишком сильно - риск разрушения пластика
• Для больших проектов - учитывайте длину шины: 16 контактов занимают около 8–10 см места на рейке
