Шина ''N'' нулевая 6х9 мм на двух угловых синих изоляторах 4 группы, REXANT - 11-2324 MEET

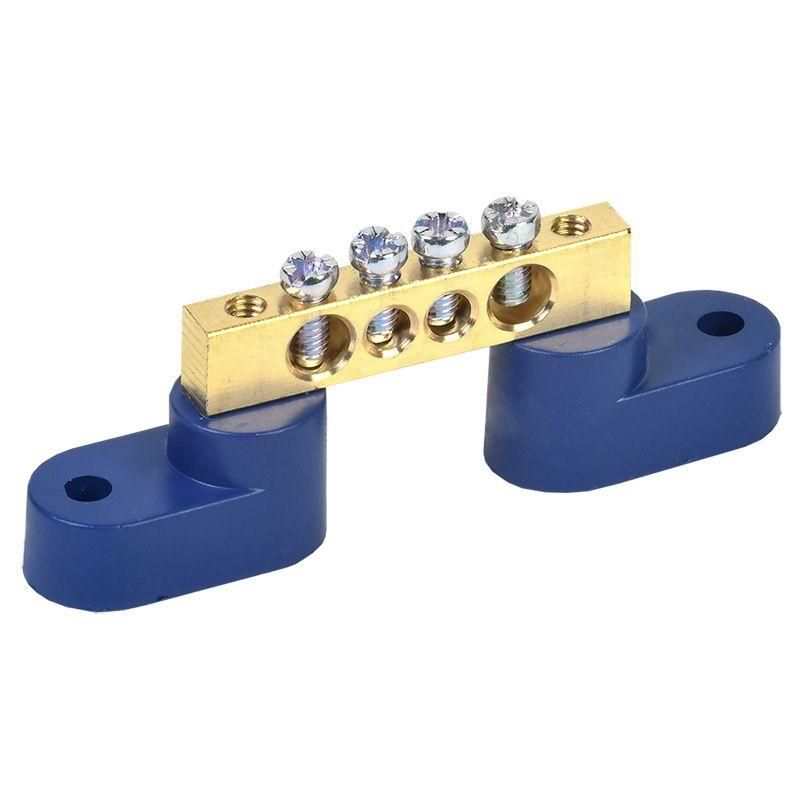

Шина нулевая 6х9 мм на двух угловых синих изоляторах 4 группы от REXANT - компактное устройство для организации нулевого и защитного заземления в распределительных щитах. Артикулы etm11-2324 и 11-2324 подходят для монтажа на DIN-рейку и обеспечивают надёжное соединение до четырёх проводников.

Назначение и область применения

Эта шина используется для объединения нулевых (N), защитных (PE) и иногда фазных проводников в электрических щитах. Подходит для бытовых, коммерческих и промышленных installations, где требуется централизованное подключение множества проводов - например, в этажных щитках, системах освещения, автоматике оборудования.

Технические характеристики

• Количество контактных групп: 4
• Номинальный ток: 100 А
• Рабочее сечение провода: до 16 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Изоляция: да - корпус установлен на двух пластиковых угловых изоляторах, предотвращающих случайное замыкание на металлический корпус щита
• Габариты: 6×9 мм - размеры профиля шины, соответствуют стандартным требованиям для DIN-монтажа
• Максимальная влажность среды: 90 % - не рекомендуется использование в условиях постоянного конденсата или погружения

Совместимость и монтаж

Шина REXANT совместима со всеми типами DIN-реек по ГОСТ IEC 60715. Устанавливается защёлкиванием - никаких инструментов не требуется. Каждый контакт рассчитан на один проводник сечением до 16 мм2. Для многожильных проводов используйте наконечники типа НШВИ. Затяжка винтов - моментом 0,8–1,2 Нм; перетягивать нельзя - риск повреждения латуни.

Безопасность и стандарты

Произведено в соответствии с требованиями к электрооборудованию для внутренней установки. Материалы соответствуют нормам горючести UL94 V-2. Изоляционные элементы выдерживают испытания на пробой напряжением до 2 кВ. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для сборочных устройств.

Преимущества

• Высокая долговечность благодаря латунному контакту - меньше нагрева и окисления по сравнению с сталью
• Угловые изоляторы позволяют монтировать шину даже в плотных щитах, снижают риск замыкания на корпус
• Чёткая разметка групп - удобно для диагностики и обслуживания
• Не требует дополнительных креплений - сразу после установки готова к работе

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможна деформация изоляторов
• Запрещён монтаж во взрывоопасных зонах - отсутствует сертификация Ex
• Не использовать в помещениях с частым воздействием воды, масел, агрессивных паров - изоляторы не герметичны
• Не допускается подключение проводов сечением менее 1,5 мм2 - плохо фиксируются в клеммах

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводов от розеток, светильников и бытовой техники
• Централизованное заземление в щитах насосных станций, вентиляции, конвейеров
• Альтернатива скруткам и болтовым соединениям в распределительных пунктах

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - не смешивайте 2,5 мм2 и 16 мм2 на одной шине
• Используйте маркировочные бирки - особенно важно при большом количестве подключений
• Проверяйте затяжку винтов через год после установки - латунь слегка “оседает” под нагрузкой
• Если щит металлический - убедитесь, что изоляторы полностью отделяют шину от корпуса
• Arтикулы etm11-2324 и 11-2324 - это одна и та же модель; различия только в формате номера поставщика
