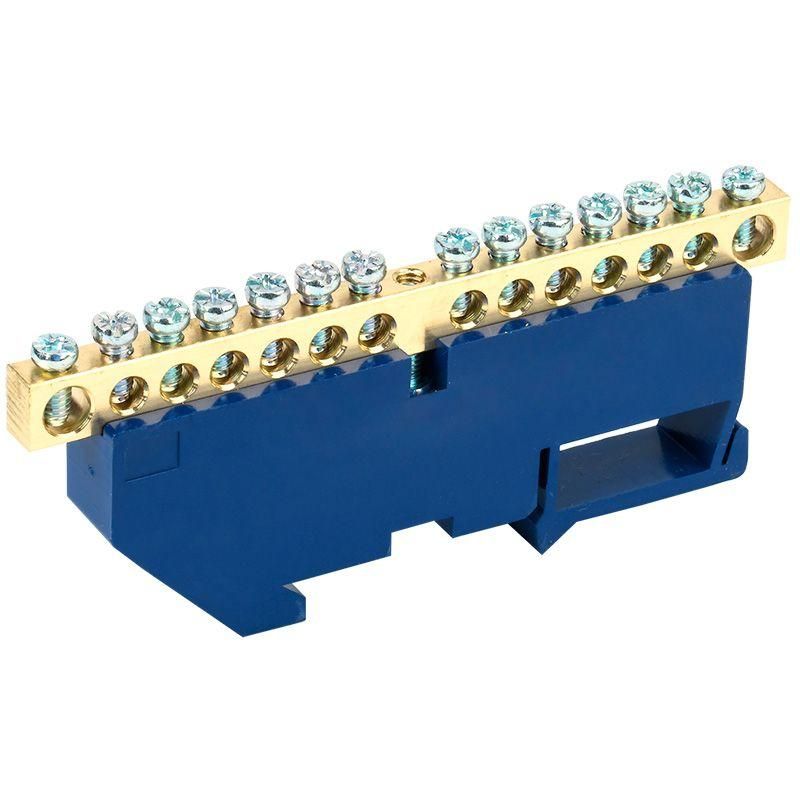

Шина ''N'' нулевая с синим изолятором на DIN-рейку 6x9 мм стойка бол. 14 групп, REXANT - 11-2343 MEET

Шина нулевая с синим изолятором на DIN-рейку 6x9 мм, стойка болтовая, 14 групп от REXANT - это компактное устройство для организации нулевого и защитного заземления в распределительных щитах. Артикулы etm11-2343 и 11-2343 подходят для монтажа в бытовых, промышленных и коммерческих электроустановках.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте. Применяется в электрощитах жилых домов, офисов, производственных цехов, где требуется надёжное и удобное подключение множества кабелей. Подходит для систем TN-S и TN-C-S. Также допускается использование для фазных проводников, если это предусмотрено проектом и соблюдены требования по изолированному монтажу.

Технические характеристики

• Количество контактных групп: 14
• Номинальный ток: 100 А - выдерживает нагрузку до этого значения без перегрева
• Диапазон сечений проводников: до 16 мм2 - позволяет подключить одножильные и многожильные кабели указанного сечения
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания между соседними контактами
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715); габариты основания 6×9 мм
• Рабочая влажность: не выше 90% - не рекомендуется для установки в условиях постоянной конденсации воды или повышенной сырости без дополнительной защиты

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек, соответствующих стандарту EN 60715. Устанавливается легко: защёлкиваются на рейку, затем затягиваются болты. Для подключения используйте клеммные винты M6 - они рассчитаны на провода сечением до 16 мм2. Перед монтажом проверьте, чтобы все провода были зачищены на нужную длину (не менее 8–10 мм). Не перетягивайте винты - это повредит латунные контакты.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями безопасности для внутренних электромонтажных работ. Материалы соответствуют нормам RoHS. Синий изолятор предотвращает случайное касание токоведущих частей. Наличие изоляции делает шину безопасной для обслуживания даже при наличии напряжения на смежных фазах - при условии правильного монтажа и отсутствия внешнего повреждения корпуса.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам - меньше нагрева и долгий срок службы
• Удобная организация множества проводов - вместо скруток и клеммных колодок одна шина решает задачу для 14 точек
• Защита от короткого замыкания между контактами благодаря изолирующему основанию
• Стандартный форм-фактор - легко заменяется на аналогичные модели других брендов

Ограничения применения

• Не предназначен для работы при температуре ниже -25C - материал изолятора теряет эластичность
• Запрещён монтаж в помещениях с уровнем влажности свыше 90% длительно - возможна коррозия контактов
• Не использовать для проводов сечением больше 16 мм2 - риск плохого контакта и перегрева
• Не применять как фазную шину без согласования с проектировщиком - изоляция рассчитана только на потенциал N/PE

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных заземляющих проводников от розеток, светильников и оборудования в промышленном щите
• Формирование общей точки PE в распределительных пунктах объектов с высокой плотностью потребителей
• Альтернатива набору клеммных колодок - снижает количество соединений и повышает надёжность

Практические советы

• Перед установкой проверьте соответствие сечения проводов - не превышайте 16 мм2
• Используйте только отвертки с плоскими насадками - крестовые могут повредить головки винтов
• После монтажа протестируйте каждый контакт: легкий импульсный ток или тестер на целостность
• При необходимости можно закрепить дополнительные метки на изоляторе - указывайте номер группы или подключаемый circuit
• Для помещений с высокой влажностью (бассейны, прачечные) дополнительно герметизируйте место монтажа или выбирайте шины с IP54+
