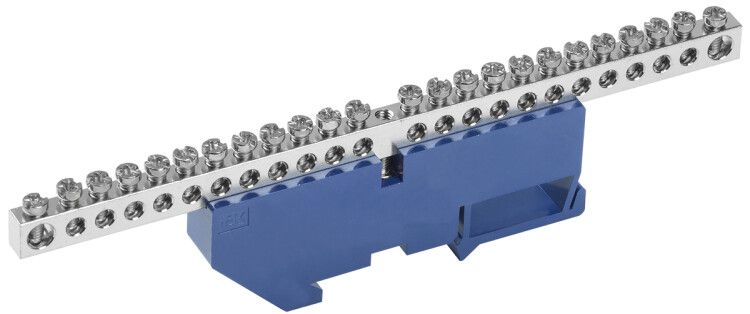

Шина нулевая на DIN-изол. Ni ШНИ-6х9-24-Д-С, 100 А IEK (ИЭК) YNN10-24-D-K07-N

Шина нулевая на DIN-изоляторе Ni ШНИ-6х9-24-Д-С от IEK - это надёжный элемент для распределения нулевого и защитного проводника в щитах автоматики и силовой аппаратуры. Латунная основа с никелированным покрытием и 24 контактами обеспечивают долговечность и устойчивость к коррозии даже в условиях повышенной влажности.

Назначение и область применения

Шина нулевая на DIN-изоляторе Ni ШНИ-6х9-24-Д-С используется для создания единых точек подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в системах TN-S и TN-C-S, где требуется надёжное и компактное распределение заземления и рабочего нуля. Подходит для установки в промышленных, коммерческих и жилых объектах - например, в щитах управления станков, систем освещения, конвейеров и HVAC.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактов: 24
• Подключаемые сечения проводов: до 16 мм2
• Материал шины: латунь
• Поверхностное покрытие: никелированное
• Основание: пластиковый изолятор из самозатухающего материала
• Рабочий температурный диапазон: от –40 C до +50 C
• Максимальная относительная влажность: 90%
• Срок службы: 15 лет

Совместимость и монтаж

Шина нулевая на DIN-изоляторе Ni ШНИ-6х9-24-Д-С монтируется на стандартную DIN-рейку шириной 35 мм. Каждый контакт рассчитан на один провод сечением до 16 мм2. Для подключения используйте клеммы с подходящими наконечниками - кольцевыми или трубчатыми. Убедитесь, что момент затяжки соответствует рекомендациям производителя: перетяга не допускается, так как может повредить латунную шину. Монтаж выполняется в закрытых щитах, защищённых от прямого попадания воды и механических воздействий.

Безопасность и стандарты

Конструкция соответствует требованиям к электроустановкам в части надёжного заземления и защиты от случайного прикосновения. Самозатухающий материал изолятора снижает риск распространения пламени при аварийном нагреве. Никелированное покрытие предотвращает окисление контактов, сохраняя низкое переходное сопротивление. Сертификация продукта соответствует ГОСТ Р 50030.2 и другим нормам для оборудования низковольтных распределительных устройств.

Преимущества

• Высокая коррозионная стойкость благодаря никелированию - особенно важно в помещениях с высокой влажностью или химически активной средой
• Удобство сборки: 24 контакта позволяют подключить сразу несколько цепей без использования дополнительных перемычек
• Стандартный форм-фактор - совместим с любыми DIN-щитами
• Долгий срок службы (15 лет) при соблюдении условий эксплуатации
• Чёткая визуальная доступность всех контактов - упрощает диагностику и обслуживание

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - возможна потеря контакта или перегрев
• Не использовать вне закрытых щитов: прямой контакт с водой, маслом или агрессивными парями может повредить изоляцию
• Запрещено применять в местах с постоянными вибрациями выше нормы - требуются дополнительные крепления
• Не заменяет главную заземляющую шину (ГЗШ) в соответствии с ПУЭ - применяется только как вторичная распределительная шина

Примеры использования

• Щит управления насосной станцией - подключение нулей от нескольких насосов и датчиков
• Распределительный щит офисного здания - объединение PE-проводников от розеточных групп
• Автоматизация производства - распределение нуля между контроллерами, сенсорами и исполнительными механизмами
• Жилищные дома - организация нулевой шины в этажных щитках после вводного автомата

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 16 мм2 максимум; меньшие сечения можно использовать без потерь качества
• При использовании многожильных проводов обязательно примените наконечники - они исключают выдавливание жил при затяжке
• Обязательно пометьте каждый контакт маркером или биркой - это ускорит поиск неисправностей
• Проверяйте плотность контакта через год после установки - особенно в условиях высокой нагрузки
• Артикул ynn10-24-d-k07-n - это тот же самый продукт, что и ШНИ-6х9-24-Д-С; при заказе указывайте любой из них
