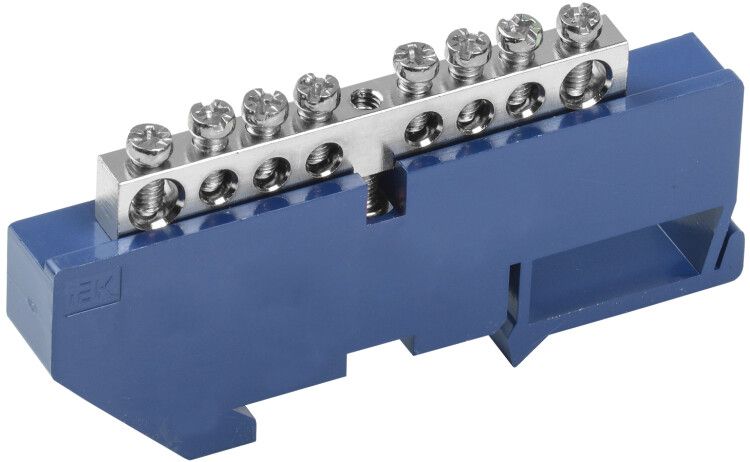

Шина нулевая на DIN-изол. Ni ШНИ-6х9-8-Д-С IEK YNN10-08-D-K07-N

Шина нулевая на DIN-изоляторе никелированная ШНИ-6х9-8-Д-С от IEK предназначена для надёжного распределения нулевого и защитного проводника в щитах автоматики и силовой аппаратуры. Латунная основа с никелированным покрытием и встроенный изолятор обеспечивают долговечность и безопасность даже в условиях повышенной влажности.

Назначение и область применения

Шина нулевая ШНИ-6х9-8-Д-С используется для коммутации нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для установки в бытовых, промышленных и коммерческих электроустановках. Применяется в системах TN-S и TN-C-S, где требуется централизованное подключение множества проводов к одному потенциалу. Может использоваться также для фазных проводников при необходимости группового подключения.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных точек: 8
• Поддерживаемые сечения проводов: 16 мм2
• Основной материал: латунь
• Поверхностное покрытие: никелированное
• Срок службы: 15 лет
• Рабочий температурный диапазон: от –40 C до +50 C
• Максимальная относительная влажность: 90%

Совместимость и монтаж

Шина ШНИ-6х9-8-Д-С устанавливается на DIN-рейку шириной 35 мм. Каждый контакт рассчитан на один провод сечением до 16 мм2. Для монтажа используйте отвертку с плоским жалом - зажимы имеют винты M5. Убедитесь, что зачищенные концы проводов не выходят за пределы контактной площадки. Никелированная поверхность снижает риск окисления, поэтому дополнительная смазка не требуется. Монтаж возможен в любом положении - горизонтально, вертикально или под углом.

Безопасность и стандарты

Конструкция соответствует требованиям к изолированным шинам для распределительных устройств. Пластиковый изолятор выполнен из самозатухающего материала, что исключает распространение пламени при перегреве. Никелирование повышает устойчивость к химическим воздействиям и коррозии, что важно для помещений с агрессивной средой (например, пищевые производства, холодильные камеры).

Преимущества

• Высокая теплопроводность латуни позволяет выдерживать длительную нагрузку 100 А без перегрева
• Никелированное покрытие защищает от окисления и улучшает эстетичность сборки
• Удобная компактная форма занимает мало места на DIN-рейке
• Готовая изоляция исключает необходимость дополнительного монтажа изоляционных элементов
• Срок службы 15 лет - минимум замен и обслуживания

Ограничения применения

• Не предназначен для работы при токах выше 100 А - превышение вызывает перегрев и деформацию контактов
• Не рекомендуется использовать в средах с постоянным воздействием открытого огня или паров кислот/щелочей
• Сечение провода не должно превышать 16 мм2 - большие провода не войдут в зажим
• Запрещено применять в качестве фазной шины в сетях выше 380 В

Примеры использования

• Центральный ноль в этажном распределительном щите многоквартирного дома
• Объединение PE-проводников на щите управления насосной станцией
• Распределение нуля между несколькими частями конвейерной линии на заводе
• Подключение защитных проводников от нескольких модулей ПЛК в автоматизации

Практические советы

• Перед монтажом проверьте соответствие сечения провода - только 16 мм2 допустимо
• Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать латунный контакт
• При установке в сыром помещении дополнительно контролируйте герметичность корпуса щита
• Шина ШНИ-6х9-8-Д-С совместима с другими изделиями серии ШНИ от IEK - можно комбинировать с аналогичными шинами для увеличения числа контактов
• Артикул ynn10-08-d-k07-n - это внутренний код IEK; при заказе указывайте полное название: Шина нулевая на DIN-изоляторе никелированная ШНИ-6х9-8-Д-С
