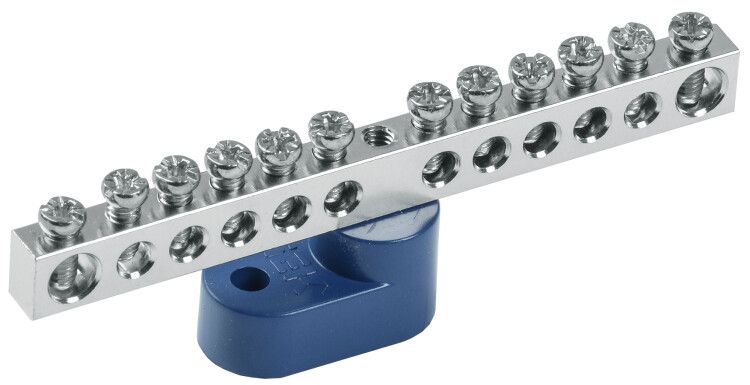

Шина нулевая Ni ШНИ-6х9-14-У1-С на одном угловом изоляторе IEK YNN10-14-C1-K07-N

Шина нулевая Ni ШНИ-6х9-14-У1-С на угловом изоляторе от IEK - это надёжный элемент для сборки нулевой и защитной шин в распределительных щитах. Латунная основа с никелевым покрытием и угловой изолятор обеспечивают устойчивость к коррозии и безопасную установку даже в условиях повышенной влажности.

Назначение и область применения

Шина нулевая Ni ШНИ-6х9-14-У1-С используется для электрического и механического соединения нулевых (N), защитных (PE) и фазных проводников в распределительных устройствах. Применяется в силовых щитах жилых, промышленных и коммерческих зданий. Подходит для монтажа в щитах класса IP54 и выше, где важна долговечность контактов и устойчивость к агрессивной среде.

Технические характеристики

• Номинальный ток: 100 А - позволяет подключать несколько проводников без перегрева;
• Материал шины: латунь - обеспечивает хорошую электропроводность и прочность;
• Покрытие: никелированное - повышает коррозионную стойкость и снижает окисление контактов;
• Форма: угловой изолятор - даёт возможность компактного монтажа в ограниченном пространстве;
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких помещениях;
• Относительная влажность: до 90 % - допустимо применение в сырых помещениях, например, в подвалах или на открытых площадках под навесом.

Совместимость и монтаж

Шина нулевая Ni ШНИ-6х9-14-У1-С монтируется на DIN-рейку стандартной ширины 35 мм. Угловой изолятор позволяет закрепить её под углом 90°, что удобно при расположении входящих и выходящих кабелей в разных плоскостях. Для подключения используются болты M6 - совместимы с большинством клеммных колец и наконечников. Диаметр отверстий под крепление соответствует стандартным требованиям к шинам IEK. Не требует специальных инструментов - достаточно обычного ключа на 8–10 мм.

Безопасность и стандарты

Конструкция шины соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Материал изолятора - самозатухающий пластик, что исключает распространение горения при аварийных ситуациях. Никелевое покрытие предотвращает образование оксидов, сохраняя низкое переходное сопротивление. Электрическая прочность изоляции достаточна для работы в сетях до 1000 В переменного тока.

Преимущества

• Высокая коррозионная стойкость благодаря никелевому покрытию - особенно важно в химически активных или влажных средах;
• Угловой изолятор экономит место в щите - позволяет размещать шину там, где прямые аналоги не поместятся;
• Латунная шина обеспечивает стабильный контакт при многократных подключениях и отключениях;
• Чистый внешний вид - легко контролировать состояние контактов без вскрытия корпуса.

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя защищён от влаги, IP67 не достигается;
• Не рекомендуется использовать в средах с агрессивными газами (например, хлор, сероводород) - даже никелирование имеет пределы устойчивости;
• Максимальный ток 100 А - нельзя применять вместо шин на 250 А и выше без проверки нагрузки;
• Подходит только для медных и алюминиевых проводников - несовместима с многожильными проводами без наконечников.

Примеры использования

• Щиты управления насосными станциями - влажная среда требует антикоррозийного решения;
• Промышленные панели на заводах - частые циклы включения/выключения, необходима надёжность контакта;
• Жилищные распределительные щиты - для организации PE и N шин в квартире или доме;
• Аварийные освещение и системы безопасности - где важна длительная работа без обслуживания.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они рассчитаны на болты M6; используйте кольца с внутренним диаметром 6,5 мм;
• Затягивайте крепления равномерно - переусердствовать не стоит, чтобы не деформировать латунную шину;
• При использовании в местах с возможным попаданием воды - дополнительно герметизируйте места ввода кабелей;
• Шина ШНИ-6х9-14-У1-С от IEK совместима с другими изделиями серии ШНИ - можно комбинировать с прямыми и T-образными вариантами;
• Артикул ynn10-14-c1-k07-n - это тот же продукт, что и Шина нулевая Ni ШНИ-6х9-14-У1-С на угловом изоляторе - сверьте номера при заказе.
