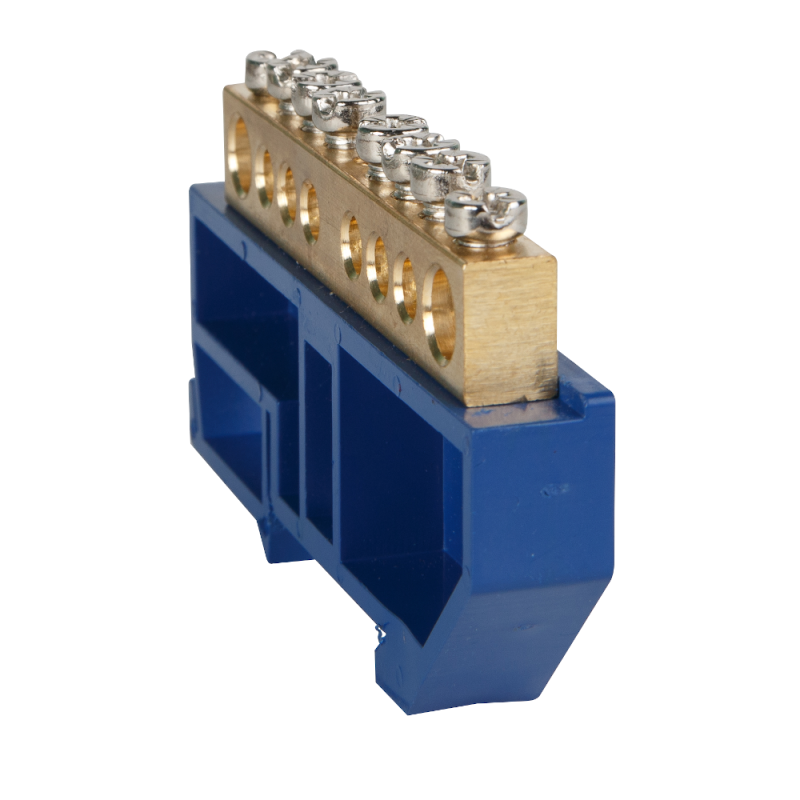

Шина нулевая с изолятором OptiKit BB-D-PE-DIN-20-6х9 желтый | 277847 КЭАЗ

Шина нулевая с изолятором BB-D-PE-DIN-20-6х9 желтая от КЭАЗ - это надёжный элемент для сборки нулевых и защитных проводников в щитах с напряжением до 400 В. Благодаря компактной конструкции на DIN-рейке и прочному латунному корпусу, шина BB-D-PE-DIN-20-6х9 желтая обеспечивает устойчивый контакт даже при высокой нагрузке.

Назначение и область применения

Шина BB-D-PE-DIN-20-6х9 желтая используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в распределительных щитах. Подходит для установки в бытовых, промышленных и коммерческих электроустановках с напряжением до 400 В переменного и постоянного тока. Применяется в системах TN-S, TN-C-S, IT и других, где требуется централизованное подключение множества проводов.

Технические характеристики

• Количество контактов: 20 - позволяет подключить до 20 проводников без перегрузки
• Номинальный ток: 100 А - выдерживает длительную нагрузку без нагрева
• Номинальное напряжение: 100 В - указывает на класс защиты, хотя шина рассчитана на работу до 400 В
• Диапазон сечений: 6 мм2 - совместима с жилами от 0,5 до 6 мм2
• Материал: латунь - обеспечивает хорошую проводимость и долговечность
• Поверхность контактов: никелирование - защищает от окисления и снижает переходное сопротивление
• Диаметр монтажного винта: M4 - стандартный размер для надёжного зажима
• Рабочий температурный диапазон: от -40 до +50 C - работает в холодных и жарких условиях
• Способ монтажа: DIN-рейка с Ω-профилем - легко фиксируется на стандартной рейке 35 мм

Совместимость и монтаж

Шина BB-D-PE-DIN-20-6х9 желтая устанавливается на DIN-рейку стандартной формы (35 мм). Для монтажа достаточно защёлкнуть её на профиль - никаких дополнительных креплений не требуется. Все контакты доступны сверху, что упрощает подключение проводов. Убедитесь, что сечение провода не превышает 6 мм2 - более толстые жилы не войдут в зажим. Для плотного контакта затягивайте винты моментом около 0,5–0,7 Нм, используя крестовую отвертку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Никелированная поверхность предотвращает коррозию, а изоляция исключает случайные замыкания между соседними контактами. Шина BB-D-PE-DIN-20-6х9 желтая не содержит свинца и соответствует RoHS.

Преимущества

• Высокая плотность контактов - 20 точек на единичном модуле экономят место в щите
• Улучшенная теплопроводность латуни - меньше нагрев при работе на пределе
• Ярко-жёлтый цвет - визуально отличает PE-шину от N-шин, снижает риск ошибок при обслуживании
• Стандартный шаг контактов - совместима с большинством кабельных решений и клеммными колпачками

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - превышение может вызвать пробой изоляции
• Запрещено использовать для подключения проводов сечением более 6 мм2 - возможна потеря контакта
• Не рекомендуется применять в средах с агрессивными химическими испарениями - никелевое покрытие уязвимо к кислотам
• Не является автономным устройством - требует наличия DIN-рейки и правильного заземления системы

Примеры использования

• Подключение защитных проводников (PE) от автоматических выключателей в квартирном щите
• Объединение нулевых проводов (N) на промышленном щите управления станком
• Централизация заземления в распределительных пунктах объектов ЖКХ
• Сборка нулевой шины в щитах с частотными преобразователями и ИБП

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше всего подходят одножильные медные жилы 1,5–4 мм2
• Не перетягивайте винты - это повредит резьбу и деформирует контактную пластину
• Используйте шину BB-D-PE-DIN-20-6х9 желтая только для PE-проводников; для N-проводников применяйте белые или синие аналоги
• При необходимости удлинения цепи - можно последовательно соединить несколько шин через перемычки (не забудьте про токовую нагрузку)
• Артикул 277847 - сохраняйте его при заказе запасных элементов, чтобы избежать несовместимости
