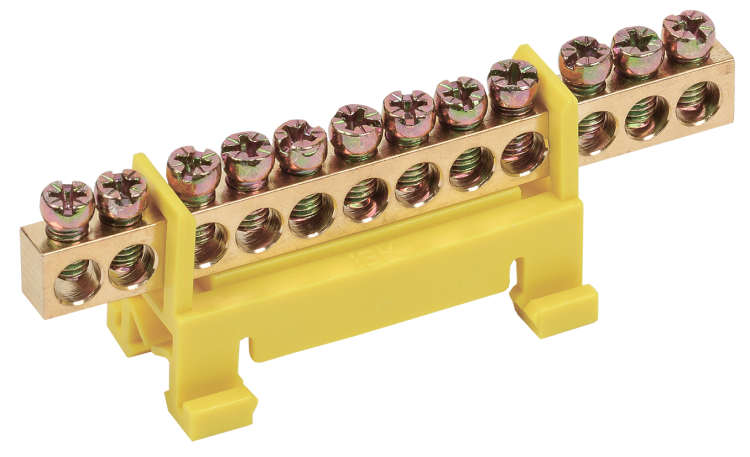

Шина PE "земля" на DIN-изоляторе тип "Стойка" ШНИ-6х9-12-С-Ж | YNN10-69-12P-K05 IEK

Шина заземления PE на DIN-изоляторах тип Стойка ШНИ-6х9-12-С-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводов в распределительных щитах. Эта модель обеспечивает безопасное заземление с высокой механической устойчивостью благодаря изолированному креплению на DIN-рейку.

Назначение и область применения

Шина заземления PE на DIN-изоляторах тип Стойка ШНИ-6х9-12-С-Ж используется для сборки нулевых защитных (PE) и рабочих нулевых (N) проводников в электрощитах. Применяется в промышленном и коммерческом электрооборудовании: распределительных щитах, пультах управления, станках, системах автоматизации. Подходит для установки в помещениях с нормальной влажностью и температурным режимом от -40 до +50 C.

Технические характеристики

• Количество контактных точек: 12
• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Толщина корпуса: 23 мм
• Диапазон сечений проводов: до 16 мм2
• Цвет: жёлтый - соответствует цветовой маркировке PE-проводника
• Температурный диапазон: от -40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Отделка поверхности: необработанная - требует осторожной работы при монтаже, чтобы не повредить контактные поверхности
• Изолированный монтаж: да - исключает случайные замыкания на корпус щита
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Шина Стойка ШНИ-6х9-12-С-Ж крепится на стандартную DIN-рейку шириной 35 мм. Для фиксации используются изоляторы, расположенные по центру или по краям - в зависимости от типа крепления. Установка возможна как на рейку, так и непосредственно на стенку щита через угловые изоляторы. При подключении медных многожильных проводов сечением до 16 мм2 обязательно используйте наконечники-гильзы. Это предотвращает перелом жил, снижает переходное сопротивление и увеличивает срок службы соединения. Артикул ynn10-69-12p-k05 совместим с другими компонентами серии IEK для щитового оборудования.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к заземляющим устройствам ГОСТ Р 50030.2 и IEC 61439. Жёлтый цвет корпуса соответствует международной маркировке PE-проводников. Изолированный монтаж гарантирует электробезопасность даже при случайном прикосновении к металлическому корпусу щита. Номинальный ток 100 А позволяет использовать шину в большинстве промышленных и бытовых распределительных систем.

Преимущества

• Высокая прочность латунной основы - выдерживает частые подключения и отключения
• Изолированный монтаж минимизирует риск пробоя на корпус
• Удобная компактная форма - экономит место в щите
• Стандартный шаг контактов - совместим с большинством клеммных наконечников
• Долгий срок службы - 15 лет без обслуживания

Ограничения применения

• Не предназначен для использования вне закрытых щитов - не имеет защиты от внешней среды выше IP20
• Не рассчитана на провода сечением более 16 мм2 - использование больших проводов вызывает перегрев и деформацию контактов
• Не рекомендуется применять в условиях постоянного воздействия химически активных паров, масла или агрессивных жидкостей - материал не покрыт антикоррозийным слоем
• Не подходит для монтажа на вертикальные поверхности без дополнительной фиксации - вес шины с проводами может вызвать смещение

Примеры использования

• Заземление вводно-распределительного устройства (ВРУ) в офисном здании
• Сборка PE-шин в щитах автоматизации на заводе
• Подключение защитных проводников к частотным преобразователям и МПК
• Объединение нулевых проводов в щитах освещения и силовых цепей

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2. Большие провода требуют другой модели.
• Используйте только гильзованные наконечники для многожильных проводов - это сохраняет целостность жил и снижает нагрев.
• При установке на DIN-рейку убедитесь, что защёлки изоляторов плотно фиксируют шину - слабое крепление может привести к вибрациям и потере контакта.
• Не затягивайте болты чрезмерно - латунь мягче стали, есть риск срыва резьбы.
• При использовании в холодных условиях (ниже -20 C) проверяйте герметичность щита - конденсат может вызвать коррозию контактов.
• Артикул ynn10-69-12p-k05 - часть рекомендованного ассортимента IEK; сочетается с другими элементами серии для унифицированного монтажа.
