Шина PE "земля" на одном угловом изоляторе ШНИ-6х9-14-У1-Ж | YNN10-69-14C1-K05 IEK

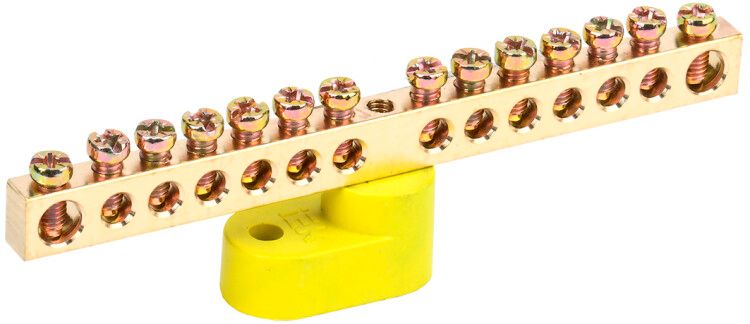

Шина заземления PE на угловом изоляторе ШНИ-6х9-14-У1-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводов в распределительных щитах. Эта модель обеспечивает устойчивую электрическую связь с землёй, особенно важную в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Шина заземления PE на угловом изоляторе ШНИ-6х9-14-У1-Ж используется для коммутации нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в промышленном и жилищном электрооборудовании: распределительных щитах, пультах управления, станциях автоматизации, системах освещения и силовых установках. Подходит для помещений с высокой влажностью, наружных установок и объектов с агрессивной средой благодаря защищённому монтажу.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку типичных групповых цепей в щитах
• Рабочее напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Количество контактных точек: 14 - позволяет подключить до 14 проводов одновременно
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Толщина шины: 29 мм - достаточна для механической прочности и тепловой устойчивости
• Диапазон сечений проводов: 16 мм2 - оптимальна для медных проводов этого сечения
• Диапазон рабочих температур: от –40 C до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Цвет: желтый - визуально отличает её от фазных и нулевых шин
• Отделка поверхности: необработанная - требует осторожного обращения при монтаже

Совместимость и монтаж

Шина ШНИ-6х9-14-У1-Ж крепится через угловой изолятор на DIN-рейку шириной 35 мм или прямо на стенку щита. Монтаж осуществляется на монтажную плату - удобно при сборке щитов с ограниченным пространством. Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы, чтобы предотвратить ослабление контакта и нагрев. Убедитесь, что посадочные отверстия совпадают с диаметром болтов на вашем оборудовании - стандартный шаг крепления соответствует ГОСТ 23431.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к заземляющим устройствам в распределительных системах. Хотя явного указания на соответствие ГОСТ или IEC нет, материал и конструкция соответствуют практикам, принятым в России для оборудования класса IP20–IP54. Наличие изоляционного основания исключает случайное замыкание на корпус щита. Желтый цвет соответствует принятому в РФ цветовому коду для PE-проводников.

Преимущества

• Высокая плотность контактов - 14 точек на компактной шине экономят место в щите
• Угловой изолятор снижает риск повреждения изоляции проводов при монтаже
• Латунная шина устойчива к окислению и сохраняет проводимость даже при частых циклах нагрева
• Долгий срок службы - не требует обслуживания в течение 15 лет
• Гибкий способ крепления - можно использовать как на рейке, так и на панели

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - не применяйте в HV-системах
• Не имеет защиты от внешних воздействий (IP-класс не указан) - не устанавливайте в открытых помещениях без бокса
• Необработанная поверхность - возможна коррозия при постоянном контакте с химически активными веществами
• Подходит только для проводов сечением до 16 мм2 - не допускается подключение более толстых кабелей
• Не является автономным устройством - требует наличия заземляющего контура и правильного подключения к главной шине

Примеры использования

• Заземление всех металлических корпусов в распределительном щите квартиры
• Объединение защитных проводов от насосов, вентиляторов и конвейеров на заводе
• Подключение PE-проводов от светильников и розеточных групп в офисном здании
• Формирование единой точки заземления в щите управления станком с ЧПУ

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не смешивайте 16 мм2 с 25 мм2 на одной шине
• Используйте только гильзованные наконечники; не затягивайте болты слишком сильно - это деформирует латунь
• При установке на DIN-рейку убедитесь, что изолятор плотно зафиксирован - слабое крепление вызывает вибрацию и нагрев
• Проверяйте целостность изоляции после монтажа - особенно если шина была перевозима без упаковки
• Для долговечности в сырых местах рекомендуется периодическая проверка состояния контактов каждые 2 года
