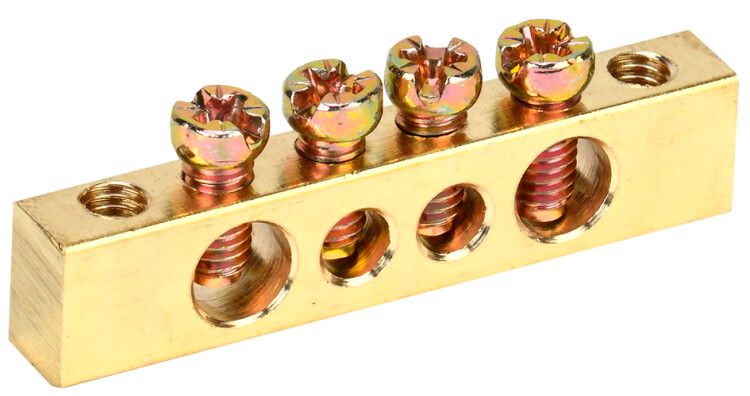

Шина PEN "земля-ноль" 6х9мм 4/2 (4группы/креп по краям) | YNN11-04-100 IEK

Шина PEN земля-ноль 6х9мм 4/2 (4 группы/крепеж по краям) от IEK (ИЭК) - это надёжный элемент для организации совмещённого нулевого провода (PEN) в распределительных щитах. Артикул ynn11-04-100 обеспечивает соединение четырёх групп проводов N и PE с фиксацией по краям, что упрощает сборку и обслуживание. Продукт рассчитан на длительную работу в условиях промышленной автоматизации и жилых объектов.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 4/2 предназначена для объединения рабочего нуля (N) и защитного нуля (PE) в одном проводнике - так называемой системе TN-C. Используется в распределительных щитах напряжением до 380 В, где требуется единая точка заземления для нескольких цепей. Подходит для установки в промышленных, коммерческих и жилищных объектах: на заводах, в ТРЦ, многоэтажках, коттеджах с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Напряжение: 380 В - соответствует сетям 380/220 В, трёхфазным системам
• Сечение: 6×9 мм - площадь поперечного сечения достаточна для передачи тока 100 А
• Материал: латунь - высокая проводимость, коррозионная стойкость, долгий срок службы
• Количество контактов: 4 - позволяет подключить четыре группы проводов (например, по одному на этаж или секцию)
• Диапазон рабочих температур: от –40 C до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: монтажная плата - крепится прямо на стенку щита, не требует DIN-рейки
• Отделка: необработанная - поверхность без покрытия, не требует дополнительной подготовки
• Цвет: желтый - визуальное отличие от других шин, соответствие цветовой маркировке PEN

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 4/2 (арт. ynn11-04-100) крепится непосредственно на металлическую панель щита с помощью болтов или винтов через отверстия по краям. Для удобства монтажа можно использовать угловые изоляторы, если требуется изолирование от корпуса. Максимальное сечение подключаемого провода - 16 мм2. При использовании многожильных медных проводов обязательно применение наконечников-гильз. Шина несовместима с DIN-рейкой 35 мм - её нельзя закрепить на рейке, только на панели.

Безопасность и стандарты

Произведена из латуни, соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Номинальный ток 100 А и класс защиты IP20 обеспечивают безопасную работу внутри закрытых щитов. Цветовая маркировка (жёлтый) соответствует нормам для PEN-проводника. Отсутствие покрытия не снижает безопасность - латунь сама по себе устойчива к окислению в типичных условиях щитового оборудования.

Преимущества

• Чёткая разбивка на 4 группы - удобно для распределения нагрузки между несколькими контурами
• Высокая теплостойкость латуни - меньше риск перегрева при длительной работе
• Удобное крепление по краям - минимум лишних деталей, быстрая установка
• Долгий срок службы - 15 лет без замены при правильном монтаже
• Стандартное сечение 6×9 мм - совместимо с большинством существующих решений

Ограничения применения

• Не применяется в системах TN-S или TT - здесь N и PE должны быть разделены
• Запрещено использование вне закрытых щитов - не имеет защиты от внешней среды
• Не допускается подключение проводов сечением более 16 мм2 - возможен перегрев и плохой контакт
• Не монтируется на DIN-рейку - требует жесткой панели для крепления
• Не предназначен для переменного тока выше 380 В - превышение напряжения недопустимо

Примеры использования

• Подключение нулевых проводов от квартир на каждом этаже в 9-этажном доме
• Объединение защитных и рабочих нулей в щите насосной станции
• Распределение PEN-проводников в распределительном пункте торгового центра
• Формирование единой точки заземления в цехе с несколькими станками

Практические советы

• Перед монтажом проверьте, что ваша система питания действительно использует PEN-проводник (TN-C), иначе шина будет не нужна
• Используйте наконечники-гильзы для всех многожильных проводов - это предотвращает ослабление контакта
• При затяжке винтов не переусердствуйте - латунь мягче меди, легко деформируется
• Убедитесь, что место крепления на панели щита чистое и не окислено - это влияет на качество заземления
• При проектировании учтите, что шина занимает около 100–120 мм по ширине - запланируйте свободное пространство рядом
