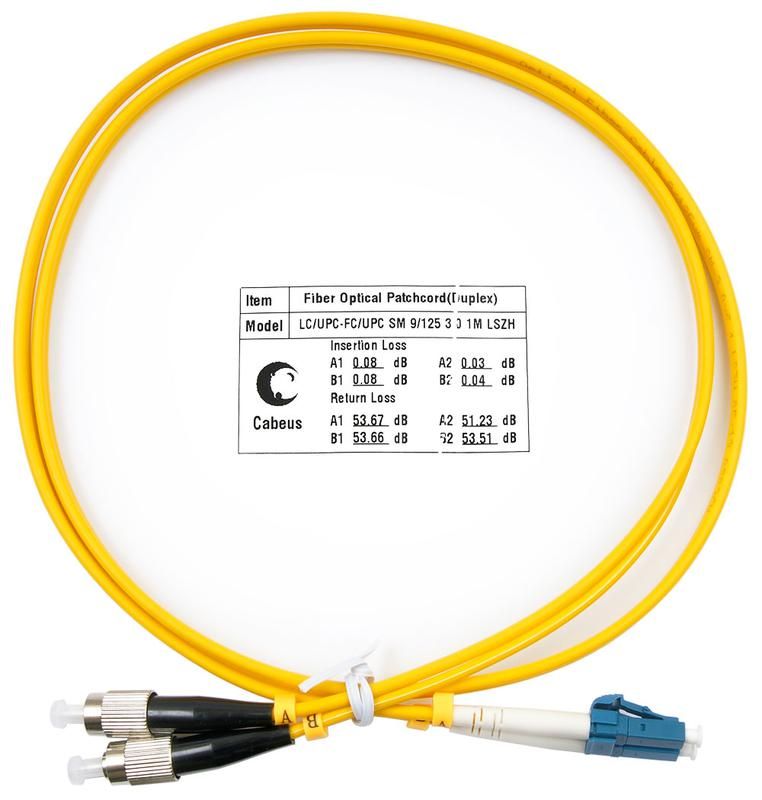

Шнур оптический FOP(d)-9-LC-FC-1м duplex LC-FC 9/125см 1м LSZH Cabeus 7332c FOP(d)-9-LC-FC-1m

Шнур оптический duplex 1м LC-FC 9/125 sm LSZH от Cabeus - это двухволоконный патч-корд для передачи сигналов на расстояния до нескольких километров в сетях FTTx, центрах обработки данных и телекоммуникационных шкафах. Артикул fop(d)-9-lc-fc-1m обеспечивает надёжное соединение между оборудованием с интерфейсами LC и FC.

Назначение и область применения

Шнур оптический duplex 1м LC-FC 9/125 sm LSZH используется для временного или постоянного соединения активного оптического оборудования: серверов, маршрутизаторов, оптических терминалов, модулей GPON, коммутаторов. Применяется в распределительных пунктах - оптических кроссах, шкафах связи, стендах тестирования. Подходит для одноволоконной передачи данных в обоих направлениях за счёт двух отдельных волокон.

Технические характеристики

• Тип волокна: Single Mode (SM) 9/125 - предназначено для длинных дистанций и высокой пропускной способности
• Количество волокон: 2 (duplex) - каждое волокно работает независимо, одно для передачи, другое для приёма
• Длина: 1 метр - оптимальна для внутренней коммутации в шкафах и на панелях
• Коннекторы: LC (с одной стороны), FC (с другой) - LC - миниатюрный, часто встречается на современном оборудовании; FC - винтовой фиксатор, устойчив к вибрациям
• Оболочка: LSZH (Low Smoke Zero Halogen) - при горении не выделяет токсичных газов и мало дыма, безопасна для помещений с людьми
• Буферное покрытие: 3 мм - усиленная механическая защита волокон
• Маркировка полярности: есть - позволяет легко определить направление передачи сигнала (Tx/Rx)

Совместимость и монтаж

Шнур оптический duplex 1м LC-FC 9/125 sm LSZH совместим с любым оборудованием, имеющим порты LC или FC. Коннектор LC - типовой для SFP/SFP+ модулей, FC - чаще встречается на старых системах, тестовом оборудовании и в промышленных средах. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксаторы FC слишком сильно - это повредит волокно. Убедитесь, что коннекторы чистые перед подключением - грязь вызывает потери сигнала.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794 и TIA-568-C. Оболочка LSZH соответствует нормам пожарной безопасности для закрытых помещений. Произведён в соответствии с ISO 9001, все экземпляры проходят проверку на уровень потерь на соединении (IL ≤ 0,3 dB) и возвратную потерю (RL ≥ 50 dB) на заводе.

Преимущества

• Высокая точность сборки - гарантирует минимальные потери сигнала даже при частых переподключениях
• LSZH-оболочка - безопасна для установки в офисах, медицинских учреждениях, метро и других местах с ограниченным доступом воздуха
• Чёткая маркировка полярности - исключает ошибки при подключении в полудуплексных системах
• Индивидуальная упаковка - сохраняет чистоту коннекторов до момента монтажа

Ограничения применения

Не предназначен для использования вне помещений - отсутствует водо- и UV-защита. Не рекомендуется применять в условиях сильных механических нагрузок, например, в движущихся кабельных трассах. Нельзя использовать вместо многомодового кабеля - 9/125 SM несовместим с оборудованием, рассчитанным на 50/125 или 62,5/125 волокна.

Примеры использования

• Подключение SFP-модуля в коммутаторе Cisco с LC-портом к оптическому терминалу ONT с FC-портами
• Соединение между оптическим кроссом и патч-панелью в телеком-шкафу
• Тестирование линий связи в лаборатории с использованием оптического осциллографа
• Резервное соединение между двумя серверами в центре обработки данных

Практические советы

• Перед подключением всегда проверяйте цвет маркировки на коннекторах - он указывает на Tx/Rx сторону
• При работе с FC-коннектором используйте только руками - не применяйте инструменты, чтобы не деформировать резьбу
• Храните шнур оптический duplex 1м LC-FC 9/125 sm LSZH в оригинальной упаковке, пока не будет готов к монтажу
• Учитывайте, что длина 1 метр - минимальна для удобного обслуживания; если требуется больше свободы, выбирайте 2–3 м
• Артикул fop(d)-9-lc-fc-1m и бренд Cabeus - гарантия качества и совместимости с большинством промышленных решений
