Шнур оптический FOP(s)-9-LC/APC-LC/UPC-1m simplex LC/APC-LC/UPC 9/125 sm 1м LSZH Cabeus 8031c

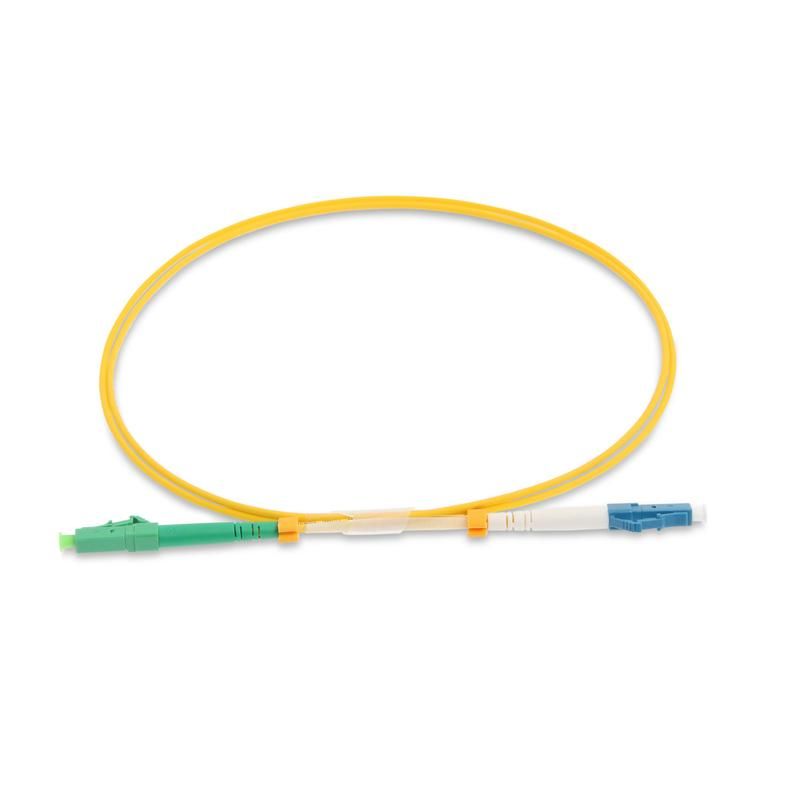

Шнур оптический simplex LC/APC-LC/UPC 9/125 sm 1м LSZH от Cabeus - одноволоконный патч-корд с разъёмами LC на обоих концах, предназначенный для высокоточного соединения оптического оборудования в телекоммуникационных сетях. Кабель выполнен из материала LSZH, что делает его безопасным для использования в закрытых помещениях.

Назначение и область применения

Шнур оптический simplex LC/APC-LC/UPC 9/125 sm 1м LSZH используется для передачи светового сигнала между активным оборудованием: оптическими терминалами, маршрутизаторами, коммутаторами, OLT/ONU устройствами. Применяется в распределительных шкафах, оптических кроссах, центральных офисах и точках доступа. Подходит для сетей FTTH, FTTB, корпоративных и операторских сетей с требованием к минимальной потере сигнала.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - оптимально для длинных дистанций до 20 км
• Количество волокон: 1 (simplex) - один канал передачи в одном направлении
• Разъёмы: LC/APC слева, LC/UPC справа - разная полировка для снижения отражений
• Длина: 1 метр - стандартная длина для внутренних соединений
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве
• Цвет оболочки: жёлтый - стандартизированный цвет для одномодовых кабелей
• Буферное покрытие волокна: 3 мм - защищает волокно от механических повреждений

Совместимость и монтаж

Шнур оптический simplex LC/APC-LC/UPC 9/125 sm 1м LSZH совместим с любыми портами, оснащёнными стандартными LC-коннекторами. APC-полировка (зелёный корпус) обеспечивает угол наклона 8° - минимизирует отражения, что важно для PON-сетей и аналоговых сигналов. UPC-полировка (синий корпус) подходит для цифровых систем с высокой чувствительностью. Монтаж выполняется путём подключения к адаптерам в patch panel’ах - не требуется инструмент. Не допускается перегиб кабеля радиусом менее 10 см. Коннекторы следует защищать колпачками при хранении и транспортировке.

Безопасность и стандарты

Материал оболочки соответствует требованиям LSZH - не содержит галогенов, не поддерживает горение, при возгорании выделяет мало дыма и ядовитых веществ. Это делает шнур оптический simplex LC/APC-LC/UPC 9/125 sm 1м LSZH подходящим для установки в зонах с повышенными требованиями к пожаробезопасности: серверных, офисных, медицинских и общественных помещениях. Производитель Cabeus проводит тестирование каждого экземпляра на затухание и целостность связи.

Преимущества

• Комбинированная полировка APC+UPC позволяет использовать шнур в сетях с разными типами оборудования без необходимости переходников
• LSZH-оболочка обеспечивает соответствие нормам безопасности для помещений с людьми
• Чёткая маркировка полярности - упрощает диагностику и обслуживание
• Индивидуальная упаковка предотвращает загрязнение и повреждение коннекторов
• Одномодовое волокно OS2 гарантирует стабильную работу на больших расстояниях

Ограничения применения

• Не предназначен для прокладки вне помещений - отсутствует защита от УФ-излучения и влаги
• Не подходит для многоволоконных соединений - только одно волокно
• APC-разъём нельзя подключать к UPC-портам без переходника - возможна потеря сигнала
• Не рекомендован для частого подключения/отключения более 500 раз - срок службы ограничен износом контактов

Примеры использования

• Подключение GPON-терминала к оптическому кроссу в домашнем узле
• Соединение SFP-модулей в серверном шкафу
• Запитка активного оборудования в телекоммуникационной будке
• Линии связи между распределительными щитами внутри здания

Практические советы

• Перед подключением всегда проверяйте цвет коннектора: зелёный - APC, синий - UPC. Неправильное сочетание вызывает увеличение потерь
• При использовании в плотных панелях выбирайте шнуры длиной 1–2 м - избыток лишнего кабеля создаёт помехи
• Не используйте силу при подключении - если коннектор не встаёт легко, проверьте наличие пыли или деформации
• Храните запасные шнуры в оригинальной упаковке - это продлевает срок службы коннекторов
• Для контроля качества подключения используйте OTDR или лазерный указатель - особенно после монтажа в труднодоступных местах
