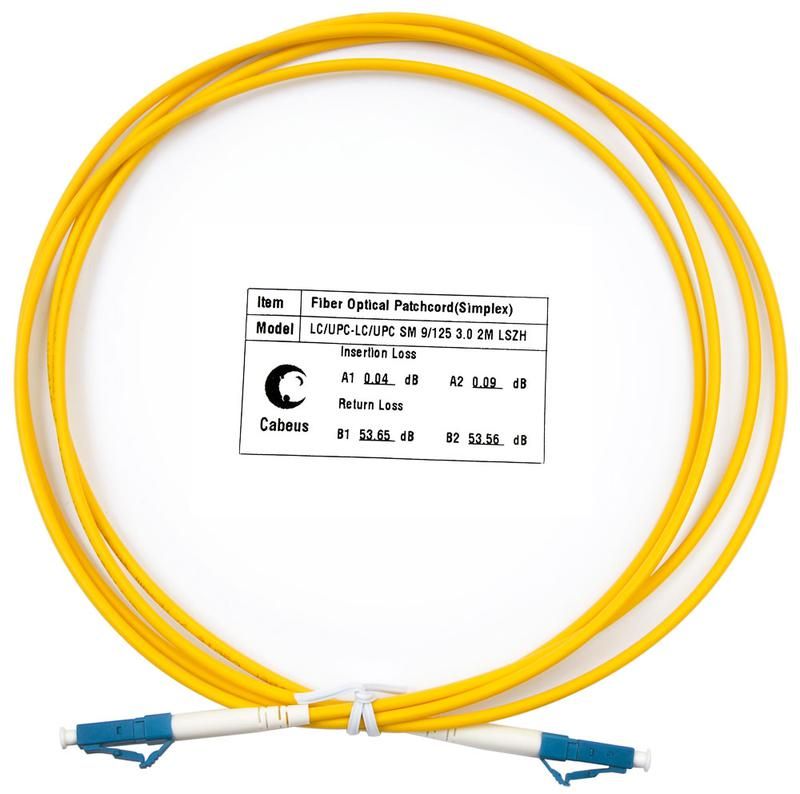

Шнур оптический FOP(s)-9-LC-LC-2m simplex LC-LC 9/125см 2м LSZH Cabeus 7376c

Шнур оптический simplex LC-LC 9/125 мкм 2м LSZH от Cabeus - это одноволоконный патч-корд с коннекторами LC на обоих концах, предназначенный для передачи сигналов в оптоволоконных сетях. Артикулы 7376c и fop(s)-9-lc-lc-2m указывают на точную спецификацию: длина 2 метра, тип волокна 9/125 мкм, оболочка LSZH. Подходит для подключения серверов, коммутаторов и других устройств в центрах обработки данных.

Назначение и область применения

Шнур оптический simplex LC-LC 9/125 мкм 2м LSZH используется для создания временных или постоянных соединений между активным оборудованием: коммутаторами, маршрутизаторами, SFP-модулями, оптическими терминалами. Применяется в телекоммуникациях, центрах обработки данных, системах видеонаблюдения и корпоративных сетях. Особенно эффективен там, где требуется высокая скорость передачи данных и помехоустойчивость - например, внутри стоек, в оптических кроссах или при подключении к модульным платформам.

Технические характеристики

• Тип волокна: Singlemode 9/125 мкм - оптимально для длинных дистанций и высоких скоростей до 10 Гбит/с и выше
• Количество волокон: одно (simplex)
• Длина: 2 метра
• Коннекторы: LC-LC (оба конца одинаковые, физический интерфейс LC)
• Оболочка: LSZH (Low Smoke Zero Halogen) - при горении выделяет минимальное количество дыма и токсичных газов, безопасна для закрытых помещений
• Буферное покрытие волокна: 3 мм - защищает волокно от механических повреждений при прокладке
• Маркировка полярности: наличие отметок на коннекторах позволяет легко определить направление передачи сигнала (Tx/Rx)

Совместимость и монтаж

Шнур оптический simplex LC-LC 9/125 мкм 2м LSZH совместим со всеми устройствами, имеющими порты LC. Коннекторы LC имеют малую форму-фактор, подходят для плотной установки в патч-панелях и модулях. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте зажимы слишком сильно - это может повредить хрупкое волокно. Убедитесь, что коннекторы чистые перед подключением - грязь снижает качество связи. Для проверки работоспособности используйте оптический тестер или осциллограф с фотодетектором.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 и TIA-568-C. Оболочка LSZH соответствует нормам пожарной безопасности для помещений с людьми - офисам, серверных комнат, метро, больницах. Производитель Cabeus проводит тестирование каждого патч-корда на потери на передачу (IL) и отражение (ORL) в заводских условиях, гарантируя соответствие заявленным параметрам.

Преимущества

• Высокая надежность передачи сигнала благодаря одноволоконному режиму SMF 9/125 мкм
• LSZH-оболочка снижает риск распространения огня и токсичных выбросов при аварии
• Чёткая маркировка полярности исключает ошибки при подключении Tx/Rx
• Индивидуальная упаковка предохраняет коннекторы от загрязнения и повреждения при хранении и транспортировке
• Стандартная длина 2 м идеальна для внутренних соединений в шкафах и на панелях

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не подходит для многоволоконных систем (например, MPO/MTP); нужен duplex или multi-core кабель
• Работает только с одноволновым (single-mode) оборудованием; несовместим с multimode (50/125 или 62.5/125) портами
• Длина 2 м ограничивает применение на больших расстояниях - для более чем 5–10 м потребуется удлинитель или другая модель

Примеры использования

• Подключение SFP+ модуля в коммутаторе Cisco к оптическому порту сервера Dell
• Соединение двух оптических кроссов в телекоммуникационном шкафу
• Запитка камеры IP с оптическим выходом через распределительную коробку
• Локальное соединение между двумя стойками в центре обработки данных

Практические советы

• Перед первым использованием проверьте целостность коннекторов - при наличии царапин или пыли очистите их специальным спиртовым средством и насадкой
• Учитывайте посадочную глубину LC-портов: некоторые модели требуют аккуратного введения, чтобы не сломать фиксатор
• Не используйте этот шнур в качестве основного кабеля - он рассчитан только на patch-соединения, а не на трассировку
• Храните в оригинальной упаковке до момента монтажа - даже микроскопическая пыль на коннекторе может вызвать потерю сигнала
• Для диагностики сети используйте OTDR или лазерный источник + мощностной счетчик - так вы точно узнаете уровень потерь
