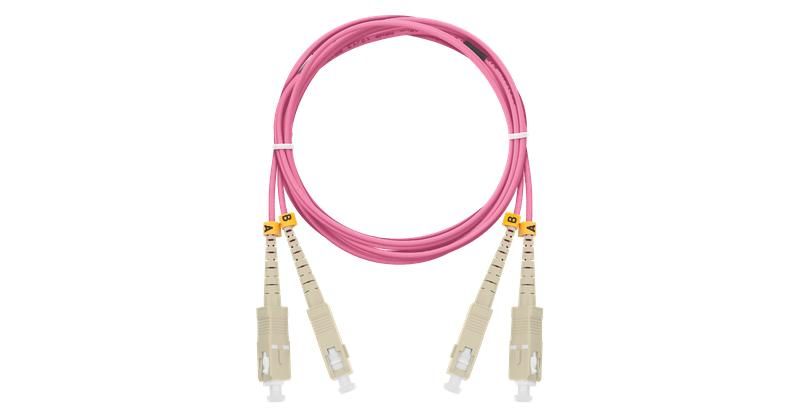

Шнур волоконно-оптический соединительный многомод. 50/125мкм стандарта ОM4 SC/UPC-SC/UPC двойн. LSZH нг(A)-HFLTx 2мм маджента 3м NIKOMAX NMF-PC2M4C2-SCU-SCU-003

Шнур волоконно-оптический соединительный многомод. 50/125 мкм стандарта OM4 SC/UPC-SC/UPC двойной LSZH нг(A)-HFLTx 2 мм маджента 3м от бренда NIKOMAX (арт. nmf-pc2m4c2-scu-scu-003) предназначен для передачи данных на коротких участках оптической сети с использованием многомодового волокна. Подходит для подключения серверов, коммутаторов и тестового оборудования в центрах обработки данных и локальных сетях.

Назначение и область применения

Этот оптический шнур используется для создания временных или постоянных соединений между устройствами в оптоволоконных сетях. Он применяется там, где требуется высокая скорость передачи данных и устойчивость к помехам - например, в центрах обработки данных, телекоммуникационных шкафах, системах видеонаблюдения и на производстве.

Многомодовое волокно 50/125 мкм стандарта OM4 обеспечивает работу на скоростях до 10–100 Гбит/с на расстояниях до 550 метров. Шнур имеет двойную конструкцию - два отдельных волокна в одной оболочке - что позволяет передавать сигнал в обоих направлениях одновременно.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт OM4
• Тип коннекторов: SC/UPC - с обоих концов
• Количество каналов: двойной (два волокна в одном шнуре)
• Цвет оболочки: маджента (указывает на тип OM4)
• Длина: 3 метра
• Диаметр кабеля: 2 мм
• Оболочка: LSZH нг(A)-HFLTx - малодымная, негорючая, без галогенов
• Рабочая температура: от –20C до +70C

Совместимость и монтаж

Коннекторы SC/UPC совместимы с большинством современного оптического оборудования: коммутаторами, маршрутизаторами, SFP-модулями, анализаторами волокон. Уплотнённая конструкция SC обеспечивает плотное и надёжное соединение без люфта.

При монтаже важно:

• Не перегибать шнур радиусом менее 30 мм - это повредит волокно;
• Избегать растяжения и давления на кабель;
• Подключать коннекторы только после проверки чистоты фибер-концевиков - грязь снижает качество сигнала;
• Учитывать полярность: двойной шнур имеет чёткую маркировку сторон A/B - соблюдайте её при подключении в параллельные системы.

Безопасность и стандарты

Оболочка выполнена из материала LSZH нг(A)-HFLTx - она не выделяет токсичных газов при горении и соответствует требованиям пожарной безопасности для помещений с повышенными нормами (офисы, ЦОД, метро, больницы). Соответствует стандартам IEC 60794-1-2 и TIA-492AAAD для многомодовых шнуров OM4.

Преимущества

• Высокая пропускная способность за счёт стандарта OM4 - до 4700 МГц·км на 850 нм;
• Защита от возгорания и распространения пламени благодаря LSZH-оболочке;
• Малый внешний диаметр (2 мм) - удобство прокладки в плотных кабельных каналах;
• Чёткая цветовая маркировка (маджента) - быстрая идентификация типа волокна среди других шнуров;
• Двойная конструкция - возможность передачи данных в обоих направлениях без использования двух отдельных шнуров.

Ограничения применения

• Не предназначен для работы на расстояниях более 550 м - для длинных трасс используйте одномодовые шнуры;
• Не допускается использование в условиях постоянного погружения в воду или воздействия открытых осадков - не имеет IP-защиты;
• Не рекомендован для установки вне помещений без дополнительной защиты (например, в трубах или кабельных лотках);
• Не следует использовать с коннекторами APC - SC/UPC несовместимы с APC-типами из-за различий в угле полировки.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке ЦОД;
• Переподключение тестового оборудования (оптический рефлектометр) к порту сети;
• Создание резервной линии связи между двумя точками внутри здания;
• Настройка систем видеонаблюдения с IP-камерами через оптический трансивер.

Практические советы

• Перед первым подключением протрите коннекторы специальной салфеткой для оптики - даже микроскопическая пыль вызывает потери сигнала;
• Храните шнур в оригинальной катушке или намотанном виде - скручивание увеличивает риск повреждения волокна;
• При замене шнура всегда сверяйте цвет оболочки: маджента = OM4, оранжевая = OM3, жёлтая = одномодовый;
• Для частой перекоммутации выбирайте шнуры с мягкими коннекторами - они меньше изнашиваются при многочисленных подключениях.
