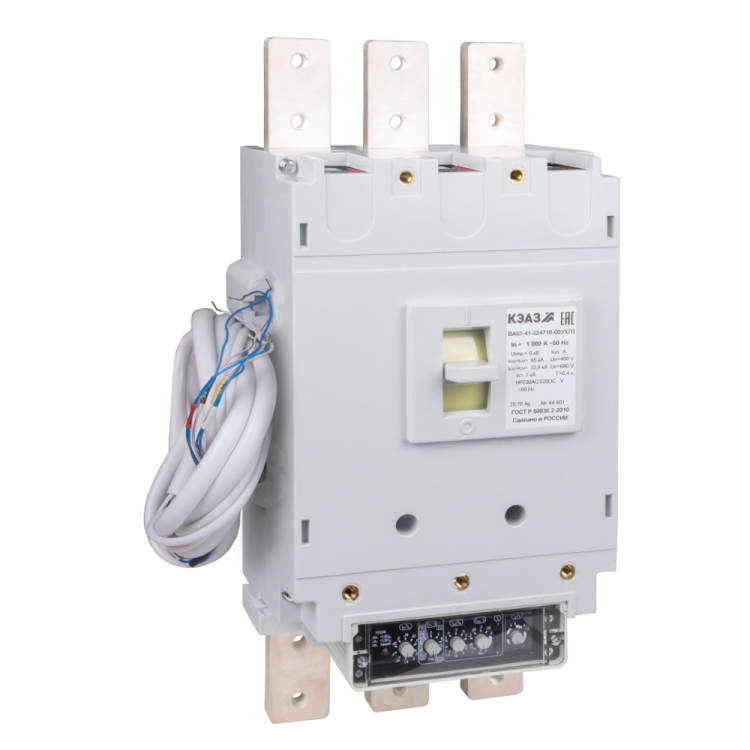

Выключатель автоматический 250А ВА53-41-334710 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 239585

Автоматический выключатель ВА53-41-334710 от КЭАЗ - трёхполюсный прибор в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе до 250 А. Он обеспечивает надёжную защиту оборудования от перегрузок и коротких замыканий, подходит для стационарной установки на монтажной плате в условиях сурового климата УХЛ3.

Назначение и область применения

Выключатель ВА53-41-334710 предназначен для редких оперативных включений и отключений электрических цепей - не более шести раз в час. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет осуществлять нечастые прямые пуски асинхронных двигателей. Применяется в промышленных системах: распределительных щитах, станках, конвейерах, энергоустановках с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Частота: 50 / 60 Гц
• Количество полюсов: 3
• Номинальная отключающая способность: 135 кА - способен безопасно отключить даже самые мощные аварийные токи короткого замыкания
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L - точная и настраиваемая защита
• Диапазон настройки защиты от перегрузки: 90–250 А - можно адаптировать под нагрузку конкретного оборудования
• Настройка расцепления при коротком замыкании: фиксированная - 85 А
• Дополнительный расцепитель: независимый, с питанием 230 В AC / 220 В DC - позволяет удалённо отключать устройство по сигналу
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, устойчив к влажности и колебаниям температуры
• Максимальное сечение кабеля: 1440 мм2 - поддерживает крупногабаритные проводники
• Тип подключения: винтовое - надёжное механическое соединение
• Привод: ручной рычаговый - удобное управление вручную
• Крепление: винтовое, стационарное - монтаж на монтажную плиту
• Наличие дугогасительной камеры: 3 - каждому полюсу своя, обеспечивают гашение дуги при отключении

Совместимость и монтаж

Выключатель ВА53-41-334710 устанавливается исключительно на монтажную плату с помощью винтового крепления. Подключение силовых проводов выполняется через винтовые зажимы - допускается использование кабелей сечением до 1440 мм2. Для работы требуется наличие внешнего источника питания 230 В AC или 220 В DC для независимого расцепителя. Монтаж возможен только в закрытых помещениях с контролируемой средой - степень защиты IP20 не предусматривает эксплуатацию в сыром или запылённом воздухе.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Конструкция имеет три независимые дугогасительные камеры, что снижает риск возгорания при отключении больших токов. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2513/20).

Преимущества

• Высокая отключающая способность (135 кА) - подходит для мощных промышленных объектов
• Электронный расцепитель с микроконтроллером - точная настройка порогов защиты, минимизация ложных срабатываний
• Широкий диапазон настройки перегрузки (90–250 А) - возможность адаптации под различные типы нагрузок
• Устойчивость к экстремальным температурам (–50…+55 C) - надёжна в холодных регионах и неотапливаемых помещениях
• Поддержка крупных сечений кабелей (до 1440 мм2) - совместим с основными промышленными проводниками
• Независимый расцепитель - даёт возможность дистанционного отключения по команде от системы управления

Ограничения применения

• Не предназначен для частых включений - более 6 раз в час может снизить срок службы механизма
• Степень защиты IP20 - нельзя использовать во влажных, пыльных или открытых помещениях
• Требуется внешнее питание для независимого расцепителя - без него функция дистанционного отключения недоступна
• Фиксированный порог короткого замыкания (85 А) - нельзя изменить, только перегрузка настраивается
• Монтаж только на монтажную плату - не подходит для DIN-рейки

Примеры использования

• Защита главного ввода в промышленном цехе с двигателями мощностью до 100 кВт
• Отключение питающей линии насосной станции при аварии
• Интеграция в систему управления технологическим процессом с дистанционным отключением через PLC
• Щитовая распределительной сети на заводе с суровым климатом (например, Сибирь или Дальний Восток)

Практические советы

• При выборе проверьте соответствие сечения кабеля - максимум 1440 мм2; меньшие значения требуют переходников или ответвлений
• Для работы независимого расцепителя используйте источник постоянного или переменного тока с точным соответствием 230 В AC / 220 В DC - отклонения могут вызвать отказ
• Не применяйте в местах с повышенной влажностью, пылью или химическими выбросами - IP20 не обеспечивает защиту
• При монтаже соблюдайте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить контактные поверхности
• Проверяйте настройку перегрузки перед первым включением - задайте порог близкий к рабочему току оборудования, но ниже его предельного значения
• Замена или обслуживание требует отключения всех цепей - прибор не имеет видимого разрыва, хотя и является стационарным
