Выключатель автоматический ВА55-41-334710-630А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение) | 220440 КЭАЗ

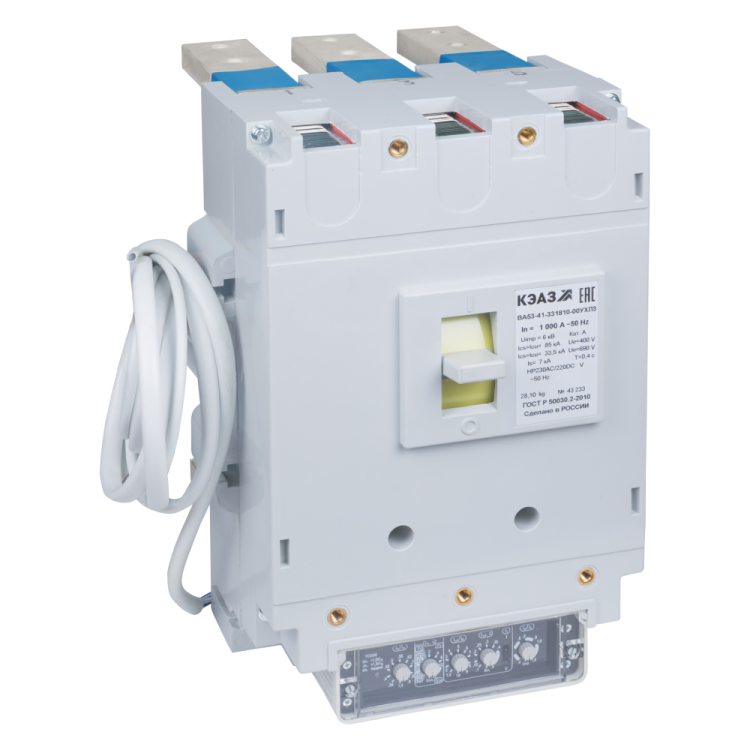

Автоматический выключатель ВА55-41-334710-630А-690AC-НР230AC/220DC-УХЛ3 с задним присоединением - трёхполюсный силовой аппарат в литом корпусе от КЭАЗ, рассчитанный на работу в сетях до 690 В переменного тока. Предназначен для защиты оборудования от перегрузок и коротких замыканий, а также для редких коммутаций нагрузки. Артикул 220440 соответствует модели из серии ВА50.

Назначение и область применения

Выключатель ВА55-41-334710-630А-690AC-НР230AC/220DC-УХЛ3 используется для защиты электрических цепей переменного тока частотой 50–60 Гц с напряжением до 690 В. Применяется в промышленных установках, где требуется надёжная защита от перегрузок и коротких замыканий. Подходит для редких оперативных включений и отключений - не более шести раз в час. Также допускается использование для нечастых прямых пусков асинхронных двигателей. Установка возможна в щитах, распределительных устройствах и на монтажных платах.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение: 690 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА - способен безопасно отключить ток короткого замыкания этой величины
• Тип расцепителя: Электронный, на базе микроконтроллера Almega 16L - обеспечивает точную и настраиваемую защиту
• Диапазон настройки защиты от перегрузки: 226,8 – 630 А - можно точно подстроить порог срабатывания под конкретную нагрузку
• Диапазон регулировки расцепителя короткого замыкания: 55 А - минимальный порог срабатывания при КЗ
• Дополнительный расцепитель: Независимый, питание 230 В AC / 220 В DC - позволяет удалённо отключать выключатель по сигналу от внешнего устройства
• Степень защиты: IP20 - защищает от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -50 C до +55 C, устойчив к влажности и колебаниям температуры
• Максимальное сечение кабеля: 1440 мм2 - поддерживает крупные медные проводники
• Количество вспомогательных контактов: 7 - для сигнализации состояния (вкл./выкл.) и подключения систем контроля
• Частота: 50/60 Гц
• Тип подключения: Винтовое, с задним расположением зажимов - удобно для компактной сборки в щитах
• Способ монтажа: На монтажную плату - фиксируется болтами через отверстия в основании
• Дугогасительная камера: 3 - одна на каждый полюс, обеспечивает гашение дуги при отключении больших токов

Совместимость и монтаж

Выключатель ВА55-41-334710-630А-690AC-НР230AC/220DC-УХЛ3 имеет стационарное исполнение и предназначен для монтажа исключительно на монтажную плиту. Соединение с кабелями осуществляется через винтовые зажимы сзади аппарата - это снижает требования к свободному месту спереди, что важно при плотной компоновке щита. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки винтов (указано в руководстве КЭАЗ), чтобы избежать повреждения контактных поверхностей. Монтажные отверстия рассчитаны под стандартные крепления для устройств серии ВА50. Не применяйте для передвижных или временных установок - аппарат не предназначен для частых демонтажей.

Безопасность и стандарты

Выключатель ВА55-41-334710-630А-690AC-НР230AC/220DC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Сертифицирован в соответствии с нормами безопасности для промышленного электрооборудования. Код в реестре радиоэлектронной продукции - РЭ-2512/20. Конструкция обеспечивает механическую и тепловую устойчивость при работе с высокими токами. Отключение происходит без выброса горячих частиц благодаря герметичной дугогасительной камере.

Преимущества

• Электронный расцепитель с микроконтроллером Almega 16L - точнее и гибче, чем термобиметаллические аналоги; позволяет настраивать пороги срабатывания под конкретную нагрузку
• Заднее подключение - экономит место в щите, упрощает сборку и обслуживание
• Широкий диапазон настройки защиты от перегрузки (226,8–630 А) - один аппарат покрывает множество вариантов нагрузок
• Поддержка независимого расцепителя с двумя типами питания (230 В AC / 220 В DC) - совместим с большинством систем автоматизации
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях: холодные склады, открытые площадки, производственные цеха
• Высокая отключающая способность (55 кА) - подходит для мощных распределительных пунктов и объектов с большой короткозамкнутой мощностью

Ограничения применения

• Не предназначен для частых включений - максимум 6 операций в час; для часто коммутируемых цепей используйте контакторы
• Степень защиты IP20 - нельзя использовать во влажных, запылённых или наружных помещениях без дополнительной защиты (например, в боксе с классом IP54+)
• Требуется жёсткая фиксация на монтажной плате - не подходит для DIN-рейки
• Не имеет функции дистанционного включения - только отключение через независимый расцепитель
• Не рекомендуется для бытовых или слаботочных систем - слишком мощный и дорогой для таких задач

Примеры использования

• Защита главного входа в промышленный цех с мощными станками и конвейерами
• Распределительный щит на заводе с асинхронными двигателями мощностью до 400 кВт
• Щиты управления насосными станциями, вентиляционными комплексами, печами
• Цепи питания преобразователей частоты, когда нужна координированная защита от перегрузки и КЗ
• Объекты с высокой вероятностью коротких замыканий: металлургия, химпроизводство, судостроение

Практические советы

• При выборе убедитесь, что посадочные отверстия на вашей монтажной плате соответствуют габаритам ВА55-41-334710-630А-690AC-НР230AC/220DC-УХЛ3 - размеры указаны в каталоге КЭАЗ
• Используйте кабель сечением до 1440 мм2 - для меньшего сечения примените переходные наконечники, чтобы избежать плохого контакта
• Настройку расцепителей выполняйте после проверки фактической нагрузки - не доверяйте только паспортным значениям
• Проверьте соответствие напряжения независимого расцепителя (230 В AC / 220 В DC) с источником управления - неверное питание приведёт к отказу
• При длительном хранении в условиях повышенной влажности - перед первым включением проведите осмотр контактов и протирку изолирующих поверхностей
• Для автоматизированных систем используйте вспомогательные контакты - они дают сигнал о состоянии аппарата (замкнут/разомкнут) в PLC
