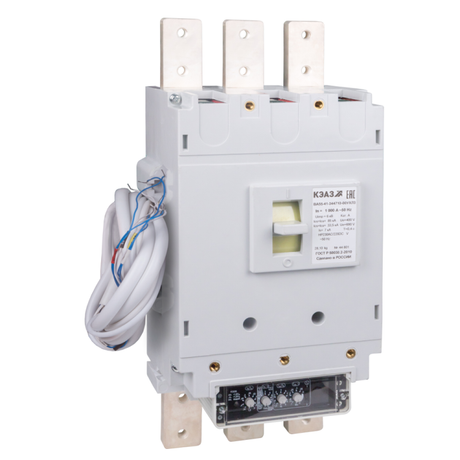

Выключатель автоматический ВА55-41-345110-1000А-690AC-УХЛ3 | 108121 КЭАЗ

Автоматический выключатель ВА55-41-345110-1000А-690AC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе с номинальным током 1000 А и отключающей способностью 55 кА. Предназначен для защиты мощных электрических цепей переменного тока от перегрузок и коротких замыканий, применяется в промышленных установках с высокими требованиями к надёжности.

Назначение и область применения

Выключатель ВА55-41-345110-1000А-690AC-УХЛ3 используется для коммутации и защиты электрических сетей переменного тока частотой 50–60 Гц при напряжении до 690 В. Подходит для нечастых оперативных включений и отключений - до шести раз в час. Также допускается применение для прямого пуска асинхронных двигателей средней и большой мощности. Устанавливается в распределительных щитах промышленных объектов: на заводах, в энергообъектах, на конвейерных линиях, в системах водоснабжения и насосных станциях.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L
• Диапазон настройки защиты от перегрузки: 360–1000 А
• Диапазон регулировки расцепителя короткого замыкания: 55 А
• Род тока: переменный (AC)
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, устойчив к влажности и колебаниям температуры
• Максимальное сечение кабеля: 1440 мм2
• Тип подключения: винтовое
• Крепление: винтовое
• Способ монтажа: на монтажную плату
• Количество переключающих контактов: 4
• Тип элемента управления: рычажковый
• Вид привода: ручной
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)

Совместимость и монтаж

Выключатель ВА55-41-345110-1000А-690AC-УХЛ3 предназначен для стационарной установки на монтажную плиту. Для подключения используются винтовые зажимы - допускается подвод кабелей сечением до 1440 мм2. Монтаж требует жёсткой фиксации на металлической раме или плате с соблюдением рекомендованного момента затяжки винтов. Не предназначен для DIN-рейки. Электронный расцепитель обеспечивает точную настройку порогов срабатывания - перед первым запуском необходимо проверить установленные значения через интерфейс устройства.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Принадлежит к классу устройств категории “B” по отключающей способности. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2512/20). Конструкция обеспечивает безопасную работу даже при аварийных режимах благодаря трёхкамерной дугогасительной системе. Наличие электронного расцепителя снижает риск ложных срабатываний и повышает точность защиты.

Преимущества

• Высокая отключающая способность - 55 кА позволяет защищать сети с большими токами КЗ
• Широкий диапазон настройки защиты от перегрузки - от 360 до 1000 А - адаптация под нагрузку любого масштаба
• Электронный расцепитель с микроконтроллером обеспечивает гибкую настройку и диагностику состояния
• Устойчивость к экстремальным температурам - работа при –50 C делает возможным использование в холодных регионах и открытых площадках
• Поддержка больших сечений кабелей - до 1440 мм2 - исключает необходимость переходников

Ограничения применения

• Не предназначен для частых включений - более 6 раз в час - это сокращает срок службы механических компонентов
• Степень защиты IP20 не допускает эксплуатацию во влажных, пыльных или открытых помещениях без дополнительной защиты
• Требуется монтаж на монтажную плату - нельзя установить на DIN-рейку
• Электронный расцепитель чувствителен к помехам - требуется качественная экранная защита проводов управления
• Не рассчитан на постоянную работу при токе выше 1000 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Защита главного ввода в промышленном цехе с мощными двигателями
• Коммутация и защита системы конвейеров на пищевом производстве
• Отключение питания насосных групп в водопроводных станциях
• Использование в качестве основного автомата в распределительных пунктах на нефтегазовых объектах
• Пуск асинхронных двигателей мощностью до 500–700 кВт без пускателей

Практические советы

• При выборе убедитесь, что посадочные размеры совпадают с вашей монтажной платой - выключатель имеет специфическую форму крепления
• Настройте расцепитель до первого включения: используйте программатор или кнопки на лицевой панели, чтобы задать нужный порог перегрузки (не ниже 360 А) и ток КЗ (не менее 55 А)
• Проверьте момент затяжки винтов - переусердствовать нельзя, иначе повредятся контактные поверхности; недостаточно плотное соединение вызывает нагрев
• Для работы в условиях повышенной влажности или пыли - устанавливайте выключатель внутри герметичного бокса с IP54+
• Регулярно осматривайте контакты и состояние дугогасительной камеры - особенно после многократных отключений при КЗ
• Замена расцепителя невозможна - при отказе электроники потребуется замена всего аппарата
