Выключатель автоматический ВА53-43-330016-1600А-690AC-УХЛ3 | 257796 КЭАЗ

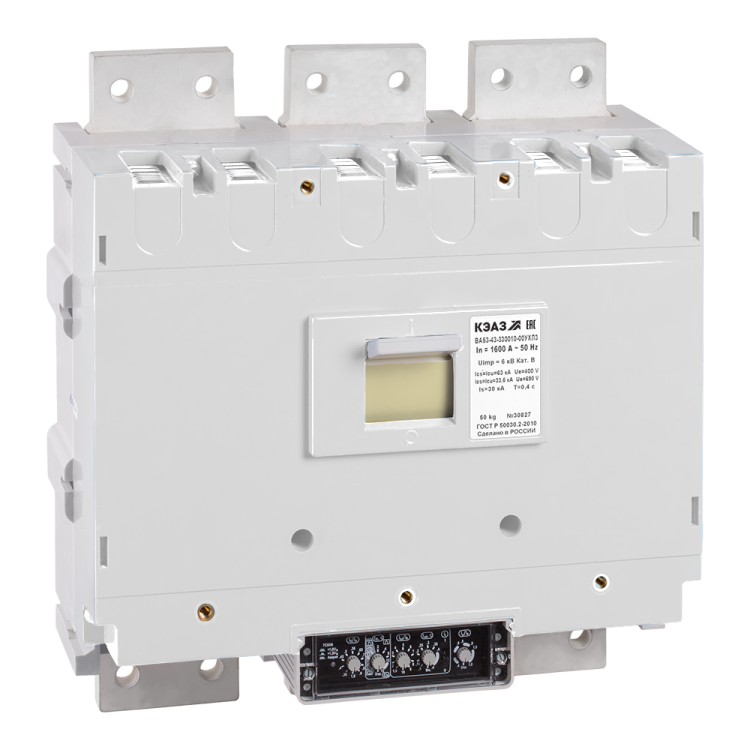

Автоматический выключатель ВА53-43-330016-1600А-690AC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат с номинальным током 1600 А и напряжением 690 В, предназначен для надёжной защиты оборудования от перегрузок и коротких замыканий в промышленных сетях. Устройство выполнено в литом корпусе, имеет электронный расцепитель и рассчитано на стационарную установку на монтажной плате.

Назначение и область применения

Выключатель автоматический ВА53-43-330016-1600А-690AC-УХЛ3 используется в цепях переменного тока частотой 50–60 Гц с напряжением до 690 В. Он обеспечивает защиту от перегрузок и коротких замыканий, а также позволяет выполнять нечастые оперативные включения и отключения - до шести раз в час. Подходит для защиты силового оборудования: трансформаторов, щитов, крупных электродвигателей, конвейеров, насосных станций. Может применяться для прямого пуска асинхронных двигателей, но не рекомендован для частых коммутаций.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальная отключающая способность: 135 кА - способен безопасно отключить даже самые мощные короткие замыкания
• Диапазон настройки защиты от перегрузки: 576–1600 А - можно точно настроить порог срабатывания под нагрузку конкретного оборудования
• Тип расцепителя: электронный, на базе микроконтроллера Atmega 16L - обеспечивает точную и стабильную работу, возможность адаптации под изменяющиеся условия
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытых щитах
• Тип подключения: винтовое - надёжное, но требует периодической проверки затяжки
• Способ монтажа: на монтажную плиту - фиксируется болтами через отверстия в основании, не является DIN-рейкой
• Диапазон рабочих температур: от –50 C до +55 C - работает в суровых условиях, включая холодные склады и открытые площадки
• Крепление: винтовое - устойчиво к вибрациям
• Тип элемента управления: рычажковый - удобен для ручного включения/отключения
• Вид привода: ручной - нет автономного или дистанционного управления
• Количество вспомогательных контактов: 0 - нельзя подключить сигнализацию или удалённое управление
• Код в реестре РЭП: РЭ-2520/20

Совместимость и монтаж

Выключатель автоматический ВА53-43-330016-1600А-690AC-УХЛ3 монтируется исключительно на монтажную плату - не совместим с DIN-рейкой. Для установки требуется подготовленная металлическая или композитная плита с отверстиями под крепёж. Все проводники подключаются винтовыми зажимами - необходимо использовать медные жилы сечением, соответствующим току 1600 А (обычно 2×(185–240) мм2). После монтажа обязательно проверьте затяжку винтов - ослабление вызывает нагрев и выход из строя. Отсутствие вспомогательных контактов ограничивает возможности автоматизации - для контроля состояния потребуется внешняя система.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра радиоэлектронной продукции (код РЭ-2520/20). Конструкция соответствует нормам безопасности для высокотоковых устройств. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Однако из-за степени защиты IP20 запрещена установка в помещениях с повышенной влажностью, пылью или риском механического повреждения - обязательна установка в закрытых щитах класса защиты не ниже IP54.

Преимущества

• Высокая отключающая способность (135 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Широкий диапазон настройки защиты (576–1600 А) - гибкость под любую нагрузку
• Электронный расцепитель на Atmega 16L - точнее, чем тепловые аналоги, устойчив к колебаниям температуры окружающей среды
• Работа при экстремальных температурах - от –50 C до +55 C - идеален для северных регионов и неотапливаемых помещений
• Литой корпус - прочный, долговечный, устойчив к деформациям

Ограничения применения

• Не допускается частая коммутация - более 6 включений/выключений в час - это снижает срок службы контактной системы
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния, дистанционное управление или интерфейсы автоматизации
• IP20 - нельзя устанавливать вне щитов, в сырых, пыльных или агрессивных средах
• Только стационарное исполнение - не предусматривается перемещение или быстрая замена
• Ручное управление - не поддерживает автоматические или дистанционные команды

Примеры использования

• Защита главного ввода в промышленном цехе с мощными двигателями
• Щиты питания конвейерных линий на заводе
• Подключение трансформаторов 690 В в энергоустановках
• Централизованные системы управления насосными станциями
• Объекты с низкотемпературным режимом работы - холодильные комплексы, Arctic-объекты

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей - для 1600 А используйте минимум 2×185 мм2 меди
• После первого включения и каждые 6 месяцев проверяйте момент затяжки винтов - ослабление вызывает перегрев
• Не применяйте в системах с частыми пусками - для этого лучше выбрать выключатель с увеличенной электрической износостойкостью
• Убедитесь, что место установки защищено от пыли и влаги - даже при IP20 необходима герметизация щита
• При использовании в условиях низких температур (ниже –30 C) перед первым включением прогрейте устройство до +5 C - это продлит срок службы расцепителя
• При необходимости модернизации системы учтите: отсутствие вспомогательных контактов требует установки внешних реле или датчиков состояния
