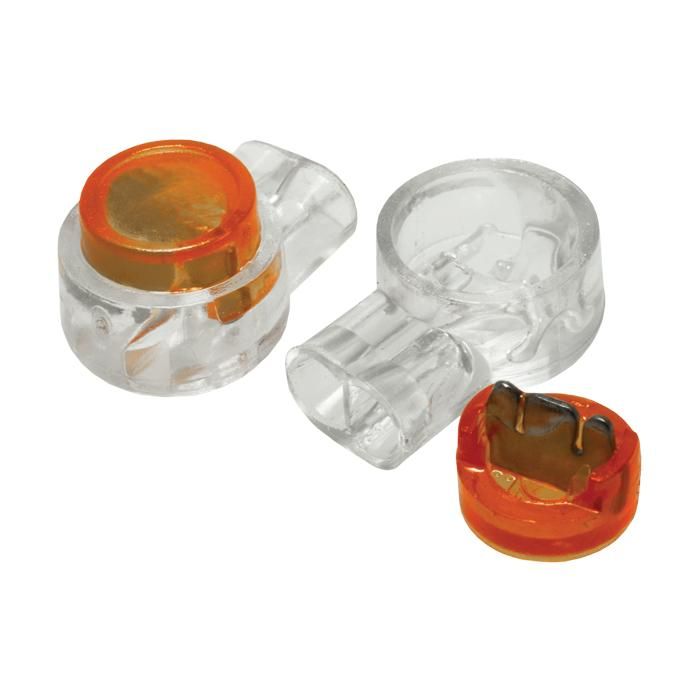

Соединитель кабельный скотчлок UY2 SUPRLAN 06-1101 Net.on

Соединитель кабельный скотчлок UY2 от Suprlan - это компактный обжимной соединитель для быстрого и надёжного соединения медных проводов без зачистки изоляции. Подходит для слаботочных цепей в автоматизации, телекоммуникациях и бытовой электронике. Артикул 06-1101.

Назначение и область применения

Соединитель кабельный скотчлок UY2 предназначен для создания временных или постоянных соединений между двумя проводами без удаления изоляции. Применяется там, где важна скорость монтажа и надёжность контакта: в системах сигнализации, телефонии, видеонаблюдения, управления освещением, а также при ремонте и модернизации кабельных трасс.

Технические характеристики

• Тип: обжимной соединитель
• Рабочий диапазон сечения: 22–24 AWG (эквивалент 0,33–0,52 мм2)
• Поддерживает провода: многожильные и одножильные
• Подходит для: круглых и плоских кабелей
• Внешний диаметр кабеля: 0,4–0,9 мм
• Материал корпуса: прозрачный пластик, устойчивый к химическим воздействиям
• Исполнение: внутреннее (закрытый тип)
• Заполнение: гидрофобный гель - защищает контакты от влаги и пыли
• Цвет: прозрачный - позволяет визуально контролировать положение проводов внутри

Совместимость и монтаж

Соединитель кабельный скотчлок UY2 монтируется с помощью обычного обжимного инструмента. Процедура проста:

1. Вставьте два подготовленных провода (без зачистки!) в противоположные стороны соединителя до упора.
2. Сожмите корпус обжимными клещами до характерного щелчка - металлический контакт пробивает изоляцию и формирует надёжный контакт.
3. Убедитесь, что провода полностью вошли - проверьте видимость через прозрачный корпус.

Не требует пайки, термоусадки или других средств изоляции. Обжим должен выполняться равномерно - перекос или недостаточное давление снижают надёжность соединения.

Безопасность и стандарты

Соединитель UY2 соответствует требованиям к изоляционной прочности и герметичности для слаботочных систем. Гидрофобный гель обеспечивает защиту IP67 на уровне контактов - исключает окисление и замыкания при повышенной влажности. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Нет нужды зачищать изоляцию - экономия времени при массовом монтаже
• Герметизация гелем - отказ от дополнительной изоляции (термоусадки, изоленты)
• Удобная визуальная проверка - прозрачный корпус показывает, правильно ли вставлены провода
• Стабильный контакт даже при вибрациях - благодаря механическому зажиму, а не пайке
• Работает с любым типом проводника - одножильным и многожильным

Ограничения применения

• Не предназначена для силовых цепей выше 24 В / 5 А - только слаботочные системы
• Не рекомендуется для проводов сечением менее 24 AWG или более 22 AWG - риск плохого контакта
• Не подходит для частого демонтажа - после одного обжима восстановить соединение невозможно
• Не используется в условиях температур ниже –40 C и выше +85 C - возможна потеря эластичности геля
• Не совместим с алюминиевыми проводами - только медь

Примеры использования

• Сращивание проводов в камерах наблюдения при замене кабеля
• Подключение датчиков движения к контрольному блоку
• Ремонт повреждённого кабеля в системе домофона
• Сборка распределительных коробок в офисных сетях
• Монтаж световой рекламы с множеством точек подключения

Практические советы

• Перед обжимом убедитесь, что провода одинакового диаметра - разница более 0,1 мм может вызвать плохой контакт
• Используйте только подходящий обжимной инструмент - слишком сильное давление раздавит корпус
• Проверяйте соединение легким растяжением - провод не должен выскальзывать
• Для долговечности избегайте установки в местах с постоянными механическими нагрузками
• Храните соединители в сухом месте - хотя они герметичны, длительное воздействие влаги на корпус может повредить пластик
