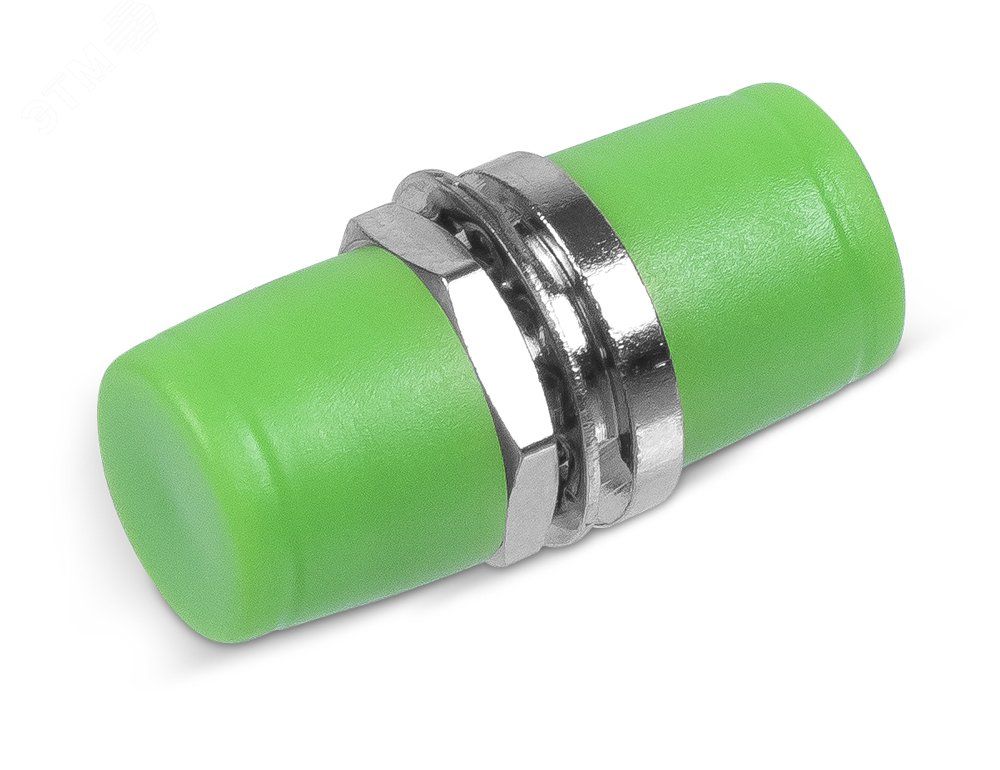

Соединитель проходной FC/APC-SM FC/APC-FC/APC SM (для одномодового кабеля) simplex Cabeus 7787c

Проходной соединитель Cabeus 7787c (FC/APC-FC/APC, SM) предназначен для точного и стабильного соединения одномодовых оптических кабелей с коннекторами типа FC/APC. Применяется в оптических кроссах, распределительных щитах и настенных розетках для телекоммуникационных и сетевых систем.

Назначение и область применения

Этот соединитель используется для соединения двух оптических коннекторов FC/APC одного типа. Он обеспечивает минимальную потери сигнала за счет точного центрирования волокон. Подходит для установки в оптические кроссы, патч-панели, стеновые модули и другие устройства, где требуется надежное и долговременное соединение одномодового волокна. Часто применяется в FTTH-сетях, телекоммуникациях, CCTV и корпоративных оптических сетях.

Технические характеристики

• Тип коннектора: FC/APC — FC/APC
• Тип волокна: одномодовое (SM)
• Количество каналов: simplex (одиночный)
• Материал центрирующей втулки: керамика
• Материал корпуса: никелированная латунь
• Тип крепления: металлические защелки и винты
• Защита от загрязнений: комплект заглушек

Совместимость и монтаж

Адаптер совместим с любыми оптическими кроссами и панелями, имеющими стандартный монтажный размер под проходной FC-адаптер. Устанавливается путем вставки в отверстие панели и фиксации с помощью винтов и защелок. Для правильной работы необходимо соблюдать чистоту торцов коннекторов — даже малые частицы пыли снижают качество связи. Перед установкой всегда снимите заглушки и проверьте состояние втулки.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и оптической точности, применяемым в телекоммуникационных стандартах IEC 61754-7 и TIA-604-19. Никелирование корпуса предотвращает окисление и повышает срок службы в условиях повышенной влажности. Материалы не выделяют токсичных веществ при нормальных температурных режимах.

Преимущества

• Керамическая втулка обеспечивает точное совмещение сердцевины волокон — минимизирует потери сигнала до 0,2 дБ
• Никелированная латунь устойчива к коррозии и механическому износу
• Фиксация винтами и защелками исключает случайное выпадение при вибрации
• Заглушки защищают внутреннюю поверхность от пыли и влаги при хранении и монтаже

Ограничения применения

• Не предназначены для многомодовых кабелей — использование с MM-волокном вызывает значительные потери сигнала
• Не рекомендовано применение в открытых внешних условиях без дополнительной герметизации
• Работает только с коннекторами FC/APC; несовместим с SC, LC, ST или APC/UPC
• Требует аккуратного обращения — удары по корпусу могут повредить керамическую втулку

Примеры использования

• Подключение оптического терминала OLT к абонентскому устройству ONT в сети GPON
• Соединение волокон внутри оптического распределительного шкафа (ODF)
• Установка в настенную оптическую розетку в офисе или жилом доме
• Переподключение линий в центральной станции при обслуживании сети

Практические советы

• Перед каждым подключением протирайте торцы коннекторов специальным спиртовым тампоном
• Проверяйте наличие заглушек после демонтажа — потеря одной увеличивает риск засорения втулки
• При монтаже в плотные панели используйте отвертку с магнитным наконечником — винты легко теряются
• Не перетягивайте винты — это может деформировать корпус и нарушить центровку
• Для тестирования качества соединения используйте OTDR или оптический источник мощности — показатель затухания не должен превышать 0,3 дБ
