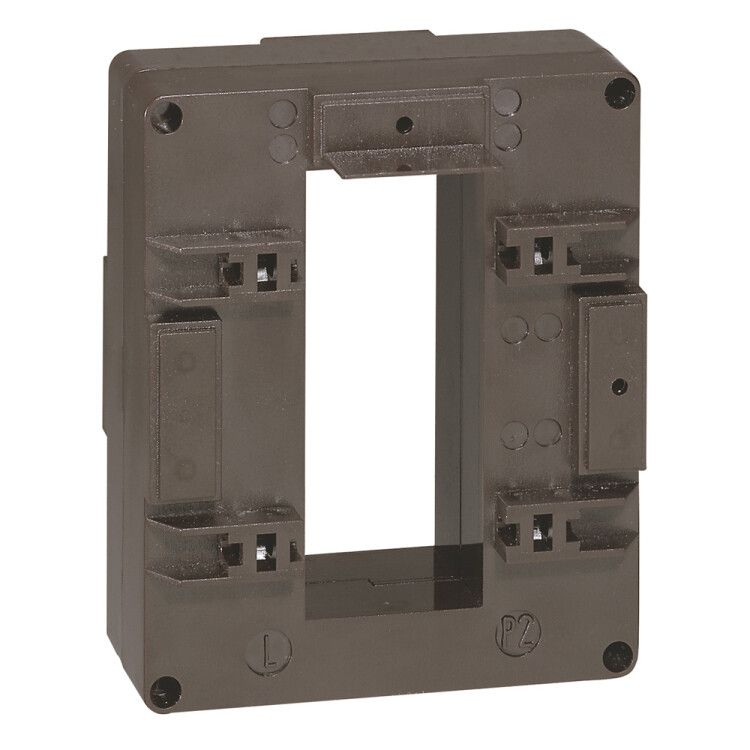

Трансформатор тока 1ф 2500/5А кл. точн. 0.5 30В.А Leg 412152 Legrand

Трансформатор тока Legrand Euro 412152 предназначен для измерения и защиты в цепях высокого тока, преобразуя ток до 2500 А до безопасного уровня 5 А для подключения счетчиков, реле и других устройств контроля. Модель с оконным монтажом и классом точности 0,5 обеспечивает надежную работу в промышленных сетях до 690 В.

Назначение и область применения

Трансформатор тока Legrand Euro 412152 используется для точного измерения тока в силовых цепях переменного тока. Он применяется в системах учета электроэнергии, релейной защите и автоматизации на объектах с большими нагрузками - например, на подстанциях, распределительных щитах, промышленных линиях, насосных станциях и конвейерах. Его основная задача - передавать сигнал тока в безопасном масштабе (5 А) для подключения измерительных приборов, не нарушая целостность основной цепи.

Технические характеристики

• Номинальный первичный ток: 2500 А - максимальный ток, который можно измерять через окно трансформатора;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов и реле;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям коммерческого учета энергии;
• Номинальная вторичная полная мощность: 30 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности;
• Номинальное напряжение: 690 В - предельное напряжение изолирующей системы, допустимое для работы в сети;
• Фактор ограничения перенапряжения (FS): 5 - при аварийных перегрузках ток во вторичной цепи может достигать 5×5 А = 25 А, что снижает риск повреждения подключенных приборов;
• Количество вторичных обмоток: одна - поддерживает один канал измерения или защиты;
• Габаритные размеры: 54×127×0 мм - плоская форма позволяет устанавливать трансформатор в плотных шкафах и на шинах;
• Монтажное исполнение: с окном - монтируется на токоведущую шину без разрыва цепи;
• Вторичное подключение: винтовые зажимы - удобны для многожильных проводов и обеспечивают надежный контакт;
• Защита от прикосновения: да - корпус закрыт, исключает случайное касание к токоведущим частям;
• Сертифицирован: да - соответствие нормам безопасности и качества, подтвержденное документально.

Совместимость и монтаж

Трансформатор тока Legrand Euro 412152 устанавливается на однополосную шину сечением, подходящим под внутреннее окно. Диаметр окна не указан, но габариты 54×127 мм позволяют использовать его с медными или алюминиевыми шинами до 50–60 мм2. Подключение вторичной цепи выполняется через винтовые клеммы - рекомендуется применять провода с жилами 0,5–2,5 мм2. Перед установкой необходимо отключить питание и убедиться, что вторичная цепь замкнута - разрыв цепи при работающем первичном токе опасен!

Безопасность и стандарты

Изделие сертифицировано и соответствует международным требованиям к изоляции и электробезопасности. Защита от прикосновения выполнена в соответствии с IP20, что исключает доступ к токоведущим элементам при установленном положении. Номинальное напряжение 690 В гарантирует безопасную работу в средних и высоких напряжениях. Применение FS=5 снижает риск пробоя изоляции при КЗ в первичной цепи.

Преимущества

• Высокая точность класса 0,5 - идеальна для коммерческого учета электроэнергии;
• Установка без разрыва цепи - экономит время при модернизации или диагностике;
• Винтовые клеммы - надежное и долговечное подключение даже в условиях вибраций;
• Ограниченный фактор перенапряжения FS=5 - увеличивает срок службы подключаемых приборов;
• Компактная плоская форма - легко помещается в тесные распределительные устройства.

Ограничения применения

• Не предназначена для постоянной работы при токе выше 2500 А - возможны перегрев и потеря точности;
• Работает только с переменным током - не подходит для постоянного тока (DC);
• Подходит только для однофазных цепей - не используется в трехфазных системах без трёх экземпляров;
• Вторичная нагрузка не должна превышать 30 В·А - при подключении нескольких приборов суммарная мощность должна быть ниже этого значения;
• Не рассчитана на открытые условия - требует установки внутри щита или корпуса с защитой от внешней среды.

Примеры использования

• Учет потребления на входе крупного промышленного оборудования (например, компрессора 200 кВт);
• Подключение к цифровому счетчику электроэнергии в распределительном щите 690 В;
• Обеспечение сигнала для реле перегрузки в системе управления конвейером;
• Мониторинг тока в цепи питания насосной станции в водоканале.

Практические советы

• Перед монтажом проверьте, чтобы вторичная цепь была замкнута - разрыв при наличии тока в первичной обмотке вызывает опасное перенапряжение;
• Выбирайте провода сечением не менее 1,5 мм2 для вторичной цепи - это минимизирует потери и нагрев;
• При использовании нескольких трансформаторов в одной фазе соблюдайте полярность выводов - неверное подключение искажает показания;
• Учитывайте посадочные размеры: трансформатор имеет ширину 54 мм - убедитесь, что есть место в шкафу для установки;
• Проверяйте нагрузку на вторичной стороне: если подключены счетчик + реле + индикация - сложите их мощности и сравните с 30 В·А.
