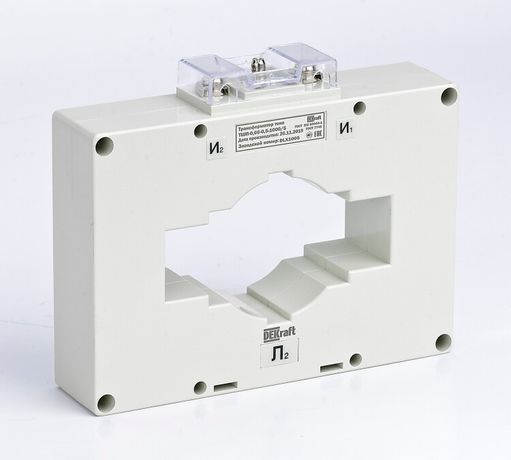

Трансформатор тока ТШП-0,66 0,5S 1200/5 10ВА, диаметр 80мм | 50121DEK Dekraft APC

Трансформатор тока ТШП-0.66 0.5S 1200/5 10ВА, диаметр 80мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель выполнена в шинном исполнении с окном 80 мм, что позволяет легко установить её на токоведущую шину без разрыва цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 1200/5 10ВА, диаметр 80мм используется в системах учёта электроэнергии, автоматизации и защите оборудования в сетях переменного тока 50 Гц. Подходит для установки на шинах в распределительных щитах, КРУ, подстанциях и на промышленных объектах - например, на входе в цех, у крупных двигателей, конвейеров или преобразователей частоты.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 1200 А
• Вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых токах (до 1% от номинала), что важно для коммерческого учёта энергии
• Номинальная вторичная нагрузка: 10 ВА - способен питать один измерительный прибор (например, счётчик или реле) без потерь точности
• Диаметр окна: 80 мм - рассчитан на проход шины сечением до 80×10 мм или 60×30 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения: FS 5 - предотвращает повреждение приборов при аварийных режимах, когда ток возрастает в 5 раз выше номинала
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного обслуживания

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 1200/5 10ВА, диаметр 80мм монтируется на токоведущую шину через окно без отключения питания. Установка возможна только при соблюдении условий:

• Шина должна иметь габариты не более 80×10 мм или 60×30 мм
• Не допускается механическое воздействие на корпус во время затяжки болтов шины
• Вторичную цепь необходимо замыкать только после монтажа - разрыв цепи под нагрузкой вызывает опасное перенапряжение
• Зажимы вторичной обмотки должны быть плотно закручены - плохой контакт увеличивает погрешность измерений

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5S 1200/5 10ВА, диаметр 80мм имеет сертификат соответствия и выполнен с защитой от случайного прикосновения к токоведущим частям. Корпус изготовлен из огнестойкого материала, снижающего риск возгорания при перегрузках. Соответствует требованиям ГОСТ Р 52469 и международным нормам для устройств класса точности 0.5S.

Преимущества

• Высокая точность класса 0.5S - идеальна для коммерческого учёта электроэнергии
• Стабильная работа при колебаниях температуры и нагрузки
• Малые внутренние потери - снижает нагрев и энергопотери в сети
• Надёжная изоляция и защита корпуса - безопасна для эксплуатации в промышленных условиях
• Легкая установка на шину - экономит время при монтаже и модернизации

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Нельзя использовать при токах выше 6000 А (FS 5 × 1200 А) - возможен пробой изоляции
• Не рекомендовано применение вне диапазона температур от -25C до +40C
• Вторичная цепь всегда должна быть замкнута - размыкание под нагрузкой создаёт высокое напряжение и опасно для персонала
• Не подходит для установки на шины толще 30 мм или шире 80 мм - физически не поместится

Примеры использования

• На главном вводе в промышленный цех для подключения счётчика электроэнергии
• У выхода частотного преобразователя - для контроля тока двигателя
• В распределительном щите с несколькими линиями - как часть системы автоматического управления
• В системах релейной защиты - для срабатывания при перегрузке

Практические советы

• Выбирая ТШП-0.66 0.5S 1200/5 10ВА, диаметр 80мм, проверьте сечение вашей шины - она должна свободно проходить в окно без усилия
• При подключении вторичной обмотки используйте провода сечением не менее 2,5 мм2 - меньше может вызвать перегрев
• Не забудьте закоротить выводы вторичной обмотки перед демонтажем - это исключит риски при отключении
• Этот трансформатор совместим с большинством современных счётчиков и реле, но убедитесь, что их суммарная нагрузка не превышает 10 ВА
• Для долговечности избегайте установки рядом с источниками сильных магнитных полей - они могут влиять на точность
