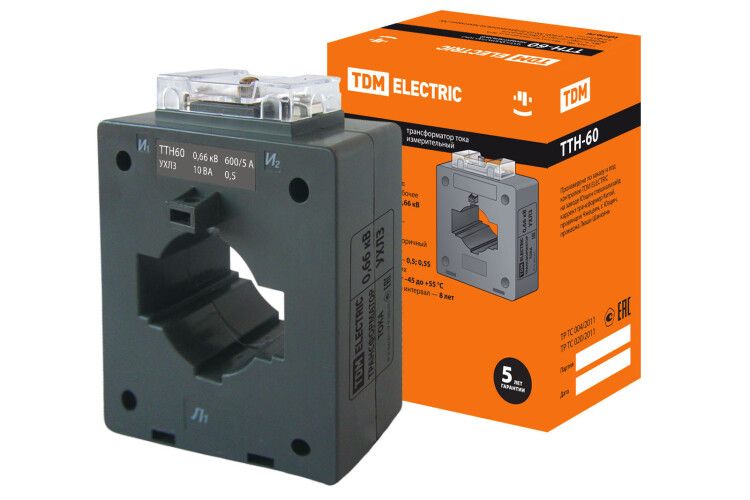

Трансформатор тока ТТН 60/ 600/5-10VA/0,5-Р | SQ1101-1122 TDM

Измерительный трансформатор тока ТТН 60/600/5-10ВА/0,5-Р от TDM ELECTRIC предназначен для преобразования больших токов до 600 А в безопасный вторичный сигнал 5 А, обеспечивая точную передачу данных измерительным приборам. Этот проходной трансформатор применяется в системах учёта электроэнергии, автоматизации и защиты оборудования.

Назначение и область применения

Трансформатор тока ТТН 60/600/5-10ВА/0,5-Р используется для измерения и контроля тока в силовых цепях переменного тока. Он позволяет подключить стандартные измерительные приборы - амперметры, счетчики, реле защиты - к высокотоковым линиям без прямого контакта с опасными напряжениями. Применяется в распределительных щитах, на подстанциях, в промышленном оборудовании: конвейерах, насосных станциях, системах HVAC, сварочных установках.

Технические характеристики

• Первичный номинальный ток: 600 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Вторичный номинальный ток: 5 А - выходной ток, совместимый с большинством промышленных измерительных устройств;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, соответствует требованиям коммерческого учёта;
• Габариты проёма: диаметр 49 мм, ширина 61 мм, высота 51 мм - позволяет устанавливать на провода сечением до 185 мм2;
• Вторичная мощность: 10 ВА - достаточна для питания стандартных измерительных приборов без потерь точности;
• Фактор ограничения перенапряжения (FS): 5 - способен выдерживать кратковременные перегрузки тока до 5×600 А без повреждений;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного обслуживания;
• Корпус: изготовлен из негорючего самозатухающего пластика - снижает риск возгорания при аварийных режимах.

Совместимость и монтаж

ТТН 60/600/5-10ВА/0,5-Р - проходной тип, монтируется прямо на токоведущую шину или кабель без разрыва цепи. Установка осуществляется на защёлках - достаточно вставить корпус в паз и зафиксировать щелчком. Подходит для сборки в шкафах с плотной компоновкой. Для правильной работы необходимо соблюдать полярность: выводы K1 и K2 должны быть подключены согласно схеме прибора. Диаметр проёма 49 мм требует проверки внешнего диаметра кабеля или шины перед установкой.

Безопасность и стандарты

Трансформатор тока ТТН 60/600/5-10ВА/0,5-Р имеет защиту от прикосновения - исключает доступ к токоведущим частям даже при открытых крышках. Все изделия серии внесены в Госреестр средств измерений РФ, что подтверждает соответствие законодательству о метрологии. Корпус выполнен из материалов, соответствующих нормам пожаробезопасности (самозатухающий пластик).

Преимущества

• Межповерочный интервал 16 лет - минимальная необходимость сервисного обслуживания;
• Стандартное винтовое подключение - совместимо с любыми измерительными приборами;
• Защита от прикосновения и фиксация на защёлках - повышают безопасность при работе в активных щитах;
• Высокая точность класса 0,5 - допустима для коммерческого учёта электроэнергии;
• Компактные габариты при большой пропускной способности - оптимальны для модульных решений.

Ограничения применения

• Не предназначена для постоянной работы при токах выше 600 А - возможны перегрев и потеря точности;
• Запрещено использовать во взрывоопасных средах - отсутствует взрывозащита;
• Не работает с постоянным током - только для переменного тока 50–60 Гц;
• Вторичная цепь должна быть замкнута при нагрузке - размыкание может вызвать пробой изоляции и повреждение устройства.

Примеры использования

• Учёт потребления энергии на главном вводе промышленного предприятия;
• Подключение к цифровому счётчику в распределительном щите 0,4 кВ;
• Контроль тока в цепи двигателя насосной станции через реле перегрузки;
• Интеграция в системы SCADA для мониторинга нагрузки на линии.

Практические советы

• Перед установкой убедитесь, что внешний диаметр проводника меньше 49 мм - иначе трансформатор не закроется;
• Обязательно используйте жилы сечением не менее 2,5 мм2 для вторичной цепи - чтобы минимизировать потери;
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - это опасно!
• Проверьте направление тока: K1 должен быть направлен к источнику, K2 - к прибору; неверная полярность даёт ошибочные показания;
• Для многократного демонтажа рекомендуется использовать кабели с быстроразъёмными клеммниками на конце вторичной цепи.
