Универсальное электромеханическое реле; монтаж в розетку 11-штырьковый разъем; 3CO 10A; контакты AgNi; токовая катушка DC 2.2A | 601342220040 Finder 60.13.4.222.0040

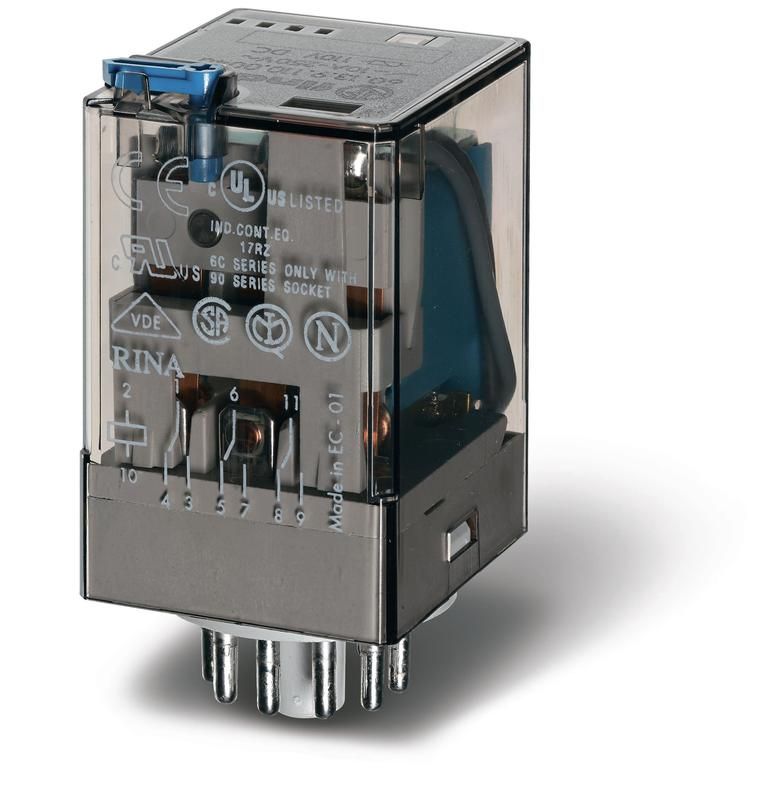

Реле универсальное электромеханическое Finder 60.13.4.222.0040 - компактное промежуточное реле с 3 переключающими контактами на 10 А, предназначенное для установки в 11-штырьковую розетку. Подходит для автоматизации, управления нагрузками в пультах, щитах и контроллеров постоянного тока.

Назначение и область применения

Реле универсальное электромеханическое Finder 60.13.4.222.0040 используется для коммутации цепей управления и слаботочных нагрузок в системах автоматизации. Его применяют там, где требуется надёжное переключение нескольких цепей одним сигналом - например, в панелях управления станков, конвейеров, систем освещения и HVAC. Катушка срабатывает от постоянного тока 220 В, что делает её совместимой с большинством промышленных контроллеров.

Технические характеристики

• Тип: промежуточное реле, моностабильное (без удержания)
• Количество контактов: 3 CO (переключающие)
• Коммутируемый ток: 10 А
• Напряжение катушки: 220 В постоянного тока (DC)
• Ток срабатывания катушки: 2,2 А
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Подключение: штепсельное, в 11-штырьковый разъем
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Полюсность катушки: свободная - можно подключить любым способом
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C
• Материал корпуса: термостойкий пластик
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле универсальное электромеханическое Finder 60.13.4.222.0040 устанавливается исключительно в стандартизованные 11-штырьковые розетки серии 60. Монтаж осуществляется путём вставки в гнездо - никаких болтов или пайки не требует. Разъём обеспечивает быстрое замещение при обслуживании. Для работы необходима соответствующая базовая платформа с правильной распиновкой. Не совместимо с другими типами разъёмов (например, 14-штырьковыми или DIN-рейкой).

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к реле промежуточным) и EN 61810-7 (тестирование на долговечность). Конструкция защищена от случайного прикосновения к токоведущим частям (IP20). Применяется в системах с классом защиты II - не требует заземления корпуса.

Преимущества

• Контакты из AgNi обеспечивают длительный срок службы даже при перегрузках и индуктивных нагрузках
• Наличие механического индикатора позволяет визуально определить состояние контактов - включен/выключен
• Кнопка теста даёт возможность проверить работоспособность без подачи питания на всю цепь
• Штепсельное подключение снижает время замены в 5–10 раз по сравнению с проводными реле
• Свободная полярность катушки упрощает монтаж и исключает ошибки подключения

Ограничения применения

• Не предназначено для работы во влажной среде - IP20 не защищает от брызг и пыли
• Запрещён монтаж вне специализированных 11-штырьковых розеток - физически невозможно
• Катушка рассчитана только на 220 В DC - нельзя использовать с переменным током или другим напряжением
• Высокий ток срабатывания (2,2 А) требует мощного выходного сигнала от контроллера - не подходит для микроконтроллеров без драйвера
• Не рекомендуется для частых включений более 1000 раз в час - возможен износ контактов

Примеры использования

• Переключение трёх групп светильников через PLC с выходом 220 В DC
• Управление магнитными пускателями в пульте управления конвейером
• Автоматический перевод между основным и резервным источником питания
• Интерфейс между слаботочным контроллером и силовой цепью 10 А

Практические советы

• Проверьте соответствие розетки - она должна быть именно 11-штырьковой, типа Finder 60. Иначе реле не войдёт.
• При использовании с индуктивными нагрузками (электромагниты, двигатели) добавьте дроссель или RC-цепь для гашения помех.
• Не используйте реле в условиях высокой запылённости - внутренние контакты не защищены от пыли.
• При замене всегда выключайте питание - хотя есть кнопка теста, сама катушка остаётся под напряжением.
• Для диагностики: если индикатор не перемещается при подаче напряжения - возможно, повреждена катушка или разрыв в цепи.
