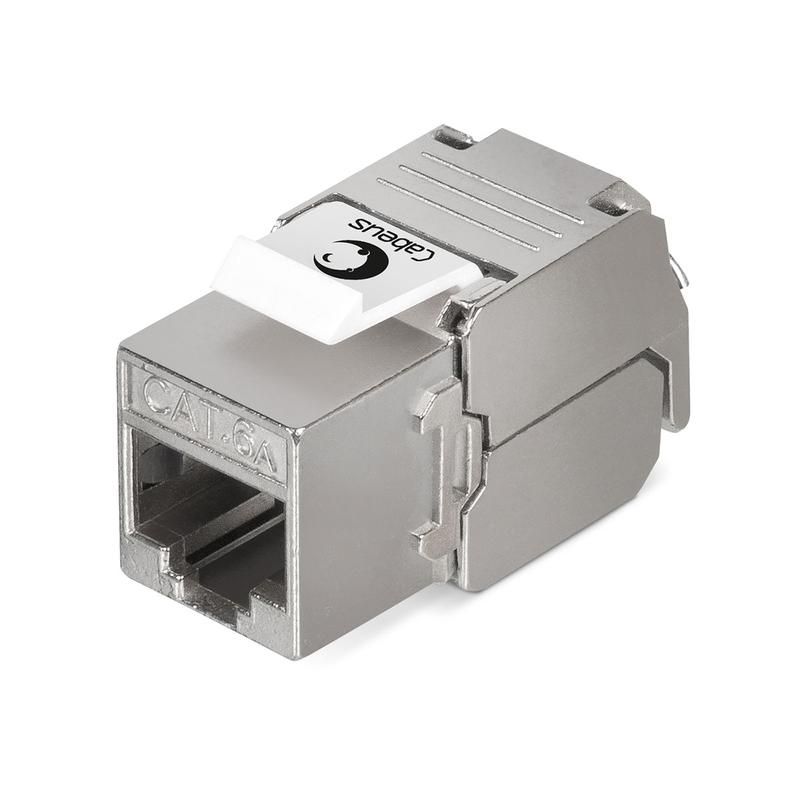

Вставка Keystone Jack RJ-45(8P8C), 180 градусов, категория 6A, полный экран, без инструмента Toolless - KJ-RJ45-Cat.6A-SH-180-Toolless Cabeus 7655c

Вставка Keystone Jack RJ-45(8P8C) 180 градусов категория 6A полный экран без инструмента Toolless от бренда Cabeus (артикул kj-rj45-cat.6a-sh-180-toolless) - это экранированный модуль для надёжного подключения сетевых кабелей в патч-панелях и настенных розетках. Он обеспечивает высокую скорость передачи данных до 10 Гбит/с и устойчив к помехам благодаря полноэкранному защите.

Назначение и область применения

Этот модуль предназначен для монтажа в стандартные Keystone-платформы: патч-панели, стеновые рамки, распределительные коробки и модульные системы типа Mosaic. Используется для подключения компьютеров, телефонов, IP-камер, точек доступа Wi-Fi и другого сетевого оборудования к локальной сети. Особенно эффективен там, где важна стабильность сигнала - в офисах, центрах обработки данных, медицинских учреждениях и промышленных зонах с высоким уровнем электромагнитных помех.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C)
• Категория: Cat.6A - поддерживает частоту до 500 МГц и скорость до 10 Гбит/с
• Угол выхода кабеля: 180° - позволяет прокладывать кабель прямо назад, экономя место в панелях
• Экранирование: полный экран (S/FTP) - защищает от внешних помех и снижает излучение
• Подключение проводов: без инструмента (Toolless) - фиксация жил происходит через контактную пластину
• Сечение провода: 22–26 AWG (одножильные медные проводники)
• Разводка: T568A и T568B - совместим со всеми распространёнными схемами обжима
• Материал контактов: фосфорная бронза с золотым покрытием - устойчивость к окислению и долгий срок службы

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-корпусами и панелями, имеющими квадратное отверстие 14×14 мм. Установка занимает менее минуты: модуль просто вставляется в паз до щелчка. Для подключения кабеля достаточно зачистить конец на 25–30 мм, выложить жилы по цветовой схеме (T568A/B) и плотно придавить крышку - контакты автоматически пробивают изоляцию. Нет необходимости использовать обжимной инструмент, что особенно удобно при работе в труднодоступных местах.

Безопасность и стандарты

Изделие соответствует международным стандартам ISO/IEC 11801 Class EA и TIA-568-C.2. Все материалы соответствуют нормам RoHS. Применяемые технологии обеспечивают безопасную работу при напряжении до 250 В переменного тока и температуре от –20C до +60C.

Преимущества

• Высокая пропускная способность - подходит для современных Gigabit и 10-Gigabit сетей
• Полный экран минимизирует влияние радиопомех - идеально для помещений с большим количеством силового оборудования
• Отсутствие необходимости в инструменте - снижает время монтажа и риск повреждения контактов
• Фиксация кабеля без люфта - предотвращает случайное выпадение шнура
• Чёткая маркировка контактов - упрощает проверку и диагностику

Ограничения применения

• Не подходит для многожильных (гибких) кабелей - возможны потери связи из-за плохой фиксации жил
• Не рассчитан на использование вне помещения без защиты корпуса - не является герметичным элементом
• Не рекомендуется для подключения кабелей с диаметром более 7 мм - может затруднить закрывание крышки
• Не заменяет активное оборудование - работает исключительно как пассивный разъём

Примеры использования

• Подключение рабочего места сотрудника к корпоративной сети через настенную розетку
• Монтаж портов в серверной комнате на патч-панели с экранированным кабелем S/FTP
• Обустройство видеонаблюдения - подключение IP-камер с длинными кабелями в условиях электромагнитных помех
• Создание временной сети на стройплощадке с использованием мобильных Keystone-рамок

Практические советы

• Перед монтажом всегда проверяйте соответствие схемы разводки (T568A или T568B) на обоих концах кабеля - смешивание схем вызывает отказ связи
• При прокладке кабеля соблюдайте минимальный радиус изгиба - не менее 4 диаметров кабеля, чтобы не нарушить экранирование
• Для максимальной эффективности используйте этот модуль только с экранированным кабелем Cat.6A - применение неэкранированного кабеля сводит на нет преимущество экрана
• Проверяйте качество обжима тестером после установки - даже безинструментальный монтаж требует контроля
• При установке в панель убедитесь, что модуль полностью вошёл - слышится характерный щелчок, и он не болтается
