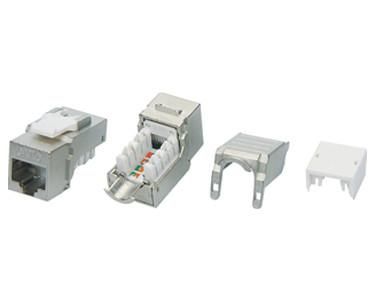

Вставка Keystone Jack RJ45 (8P8C) кат.6 экранир. KJ9-8P8C-C6-90-SH-F Hyperline 432597

Вставка Keystone Jack RJ-45 (8P8C) категория 6 экранированная от бренда Hyperline (артикулы kj9-8p8c-c6-90-sh-f и 432597) предназначена для надёжного соединения сетевых кабелей в информационных розетках и патч-панелях. Экранированная конструкция обеспечивает устойчивую передачу данных на скоростях до 1 Гбит/с даже в условиях электромагнитных помех.

Назначение и область применения

Эта вставка используется как внутренний модуль в стеновых информационных розетках, настенных панелях и патч-панелях для организации локальных сетей. Подходит для прокладки кабелей категории 6 в офисах, центрах обработки данных, учебных заведениях и промышленных объектах. Особенно эффективна там, где важна стабильность сигнала - например, рядом с источниками помех: частотными преобразователями, сварочным оборудованием или силовыми кабелями.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C) - стандартный интерфейс для Ethernet
• Категория: Cat 6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: да - металлическая экранная оболочка снижает влияние внешних электромагнитных помех
• Тип кабеля: плоский - совместим с плоскими кабелями категории 6, часто используемыми в скрытой проводке
• Тип проводника: многопроволочный / однопроволочный - работает с обоими типами жил, что важно при использовании гибких и твердых кабелей
• Цвет: металлик - эстетичный внешний вид, легко сочетается с современными корпусами розеток
• Требуется инструмент: да - для обжима контактов необходим специальный обжимной инструмент (не включён в комплект)

Совместимость и монтаж

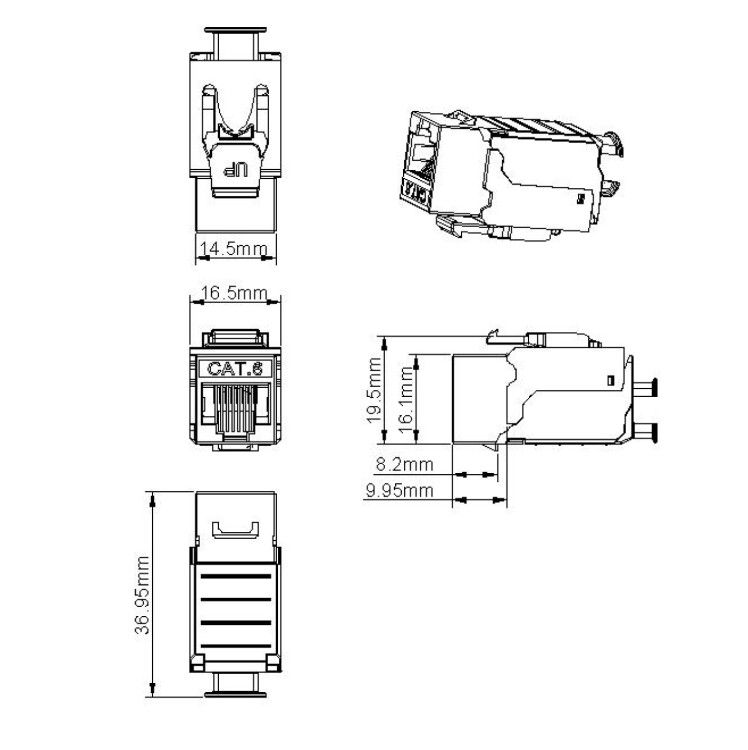

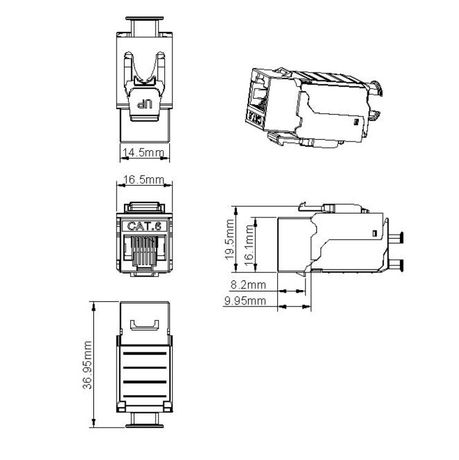

Вставка стандартизирована по формату Keystone, поэтому совместима с любыми панелями и рамками, поддерживающими этот формат. Устанавливается в стандартную вырезку 14×14 мм. Для монтажа требуется обжимной инструмент с матрицей для RJ-45 Cat 6. Кабель зачищается на 2–3 см, жилы укладываются по цветовой схеме T568A или T568B, затем фиксируются в контакты с помощью инструмента. Экран вставки должен быть надёжно заземлён через корпус розетки или панели - иначе эффект экранирования будет потерян.

Безопасность и стандарты

Соответствует требованиям ANSI/TIA-568-C.2 для кабелей категории 6. Продукт сертифицирован на соответствие международным нормам безопасности для коммуникационного оборудования. Напряжение изоляции - до 250 В переменного тока. Не предназначен для работы под высоким напряжением или в условиях повышенной взрывоопасности.

Преимущества

• Экранированная конструкция минимизирует потери сигнала и перекрестные помехи - особенно важно при плотной укладке кабелей
• Поддержка двух типов проводников позволяет использовать как жесткие (моножила) для постоянной проводки, так и гибкие (многопроволочные) для перемещаемого оборудования
• Плоский кабель легко вводится в ограниченном пространстве - идеально для скрытой установки в плинтусах или под панелями
• Металлический цвет маскирует следы эксплуатации и хорошо смотрится в профессиональных решениях

Ограничения применения

• Не подходит для кабелей категории ниже 6 - использование с Cat 5e снизит общую производительность системы
• Требует обязательного заземления экрана; без него экранирование не работает, а возможны скачки шума
• Не рассчитана на частое подключение/отключение - не предназначена для мобильных устройств, таких как ноутбуки, которые постоянно меняют порты
• Плоский кабель требует осторожного изгиба - слишком малый радиус может повредить жилы

Примеры использования

• Информационные розетки в офисных помещениях с высокой плотностью рабочих мест
• Патч-панели в серверных комнатах для подключения коммутаторов
• Установка в образовательных учреждениях - компьютерные классы, лаборатории
• Промышленные контроллеры и автоматизация, где есть сильные электромагнитные поля

Практические советы

• Перед монтажом проверьте, чтобы экран вставки имел электрический контакт с металлическим корпусом розетки - используйте клеммы или зажимы, предусмотренные конструкцией
• При работе с плоским кабелем не перегибайте его под углом менее 90° - это может нарушить целостность внутренней структуры
• Обязательно используйте качественный обжимной инструмент с регулировкой усилия - слабый обжим вызывает обрыв связи, слишком сильный - деформацию контактов
• Для тестирования после монтажа применяйте кабельный анализатор - он покажет наличие ошибок в парах, уровень NEXT и затухание
• Артикул kj9-8p8c-c6-90-sh-f от Hyperline - один из самых популярных вариантов в России для профессиональных решений; запаситесь несколькими единицами для замены
