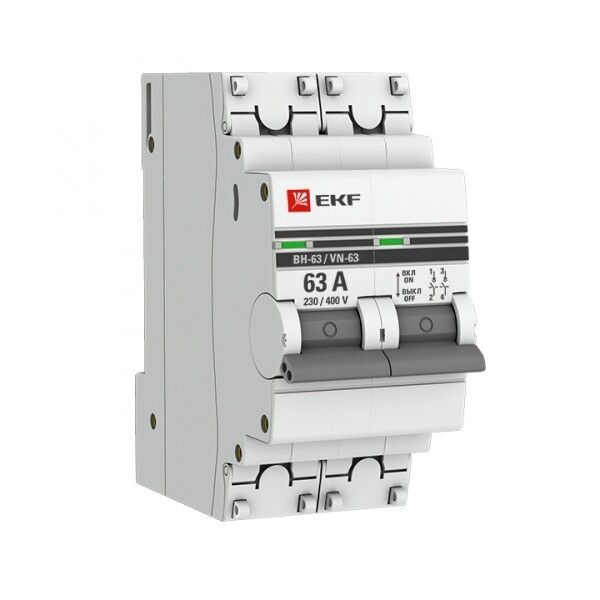

Выключатель нагрузки модульный ВН-63, 2P 63А EKF PROxima | SL63-2-63-pro

Выключатель нагрузки модульный 2 полюса 63А ВН-63 от EKF PROxima предназначен для безопасного ручного отключения и включения электрических цепей переменного тока до 63 А. Он используется там, где требуется надёжное управление нагрузкой без автоматической защиты от КЗ - например, на входе оборудования или в распределительных щитах.

Назначение и область применения

Выключатель нагрузки ВН-63 применяется для частого ручного коммутирования электрических цепей. Его используют в качестве основного выключателя перед группой потребителей, когда нужна физическая изоляция цепи - например, при обслуживании, ремонте или плановой остановке оборудования. Подходит для установки в силовые щиты жилых, офисных и промышленных объектов.

Технические характеристики

• Номинальный ток: 63 А - позволяет управлять нагрузками до 14 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В
• Количество полюсов: 2 - отключает два провода (например, L1 и L2 в однофазной сети или две фазы в трёхфазной)
• Отключающая способность при КЗ: 2 кА - не обеспечивает защиту от сверхтоков, только механическое отключение
• Род тока: переменный (AC) - не постоянным током
• Способ монтажа: DIN-рейка 35 мм - совместим со всеми стандартными щитами
• Модульная ширина: 2 М - занимает 2 модуля (17,5 мм × 2 = 35 мм)
• Тип подключения: винтовые зажимы - подходят для медных кабелей сечением до 25 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и брызг воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Максимальная мощность лампы: 400 Вт - не рекомендуется использовать для управления освещением с высокими импульсными токами
• Глубина монтажа: 41 мм - требует достаточного места внутри щита
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Выключатель нагрузки ВН-63 легко монтируется на DIN-рейку благодаря стандартному креплению. Для подключения используйте одножильные или многожильные медные кабели сечением 0,5–25 мм2. Накручивайте винты равномерно, чтобы избежать повреждения контактных площадок. Пространство вокруг устройства должно позволять свободно перемещать рычаг - он выступает на 15–20 мм при включении. Совместим с другими устройствами серии Proxima, в том числе с ВН-125, что упрощает замену и комплектацию щитов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту IEC 60947-3. Корпус выполнен из самозатухающего материала, который не распространяет пламя. Однако важно помнить: этот выключатель не является автоматическим выключателем - он не отключается при перегрузках или КЗ. Обязательно сочетайте его с предохранителем или автоматом для полноценной защиты цепи.

Преимущества

• Надёжный винтовой механизм подключения - минимум проблем с нагревом и окислением контактов
• Чёткая фиксация положений “ON” / “OFF” - исключает случайное отключение
• Визуальное определение состояния - рычаг явно показывает, включен ли прибор
• Удобная компактная форма - экономит место в щите
• Совместимость с серийной продукцией EKF PROxima - можно собирать единые решения

Ограничения применения

• Не предназначен для работы с постоянным током - возможен риск возникновения дуги
• Не имеет функции автоматического отключения - обязательно применять с аппаратами защиты (Автоматические выключатели, предохранители)
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с пылевыми выбросами
• Не рекомендуется для частого включения/выключения двигателей выше 1 кВт - износ механизма возрастает
• Максимальная мощность ламп - 400 Вт; использование галогенных или LED-ламп с высоким пусковым током может вызвать отказ контактов

Примеры использования

• Главный выключатель перед группой розеток в бытовом щите
• Отключение питания насоса или вентилятора в системе HVAC
• Ручное отключение конвейера на производстве перед техобслуживанием
• Подключение группы светильников в административном помещении (при условии, что суммарная мощность ≤ 400 Вт)
• Функциональный рубильник в распределительном щите промышленного оборудования

Практические советы

• Выбирая выключатель нагрузки ВН-63, проверьте, что ваша нагрузка не превышает 63 А - лучше иметь запас 15–20%
• Для трехфазных сетей используйте три таких аппарата параллельно, если нужны все три полюса
• Обязательно закрывайте щит после монтажа - IP20 не защищает от внешних воздействий
• При использовании в холодных условиях (УХЛ4) следите, чтобы конденсат не попадал на контакты
• Не путайте с автоматическими выключателями - ВН-63 не спасёт от перегрузки, только от ручного отключения
• При замене старого ВН-63 на новый - учтите одинаковый посадочный размер и глубину монтажа (41 мм)
