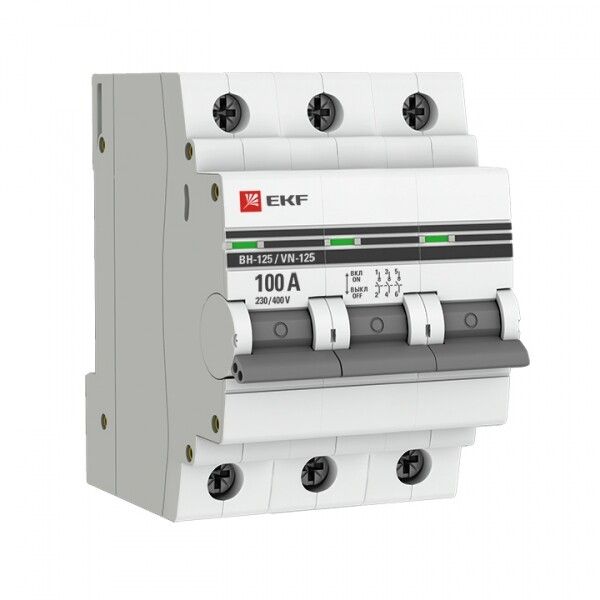

Выключатель нагрузки модульный ВН-125, 3P 100А EKF PROxima | SL125-3-100-pro

Выключатель нагрузки модульный 3 полюса 100А ВН-125 от EKF серии PROxima предназначен для безопасного коммутирования нагрузки в распределительных щитах переменного тока. Этот аппарат обеспечивает ручное отключение цепей до 100 А и применяется там, где требуется надежное управление без автоматической защиты от КЗ.

Назначение и область применения

Выключатель нагрузки ВН-125 используется для ручного включения и отключения электрических цепей под нагрузкой. Он не имеет встроенной защиты от короткого замыкания - его задача - обеспечить удобное и безопасное отключение оборудования для обслуживания, ремонта или аварийного отключения. Применяется в силовых щитах промышленных объектов, на производственных линиях, в системах вентиляции, насосных станциях и других установках с постоянной нагрузкой до 100 А.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Отключающая способность при КЗ: 10 кА (только механическая выдерживаемость, не защита)
• Род тока: переменный (AC)
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 41 мм
• Максимальное сечение кабеля: 35 мм2
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, умеренный и холодный климат, допускается конденсация)
• Цвет корпуса: светло-серый
• Тип управления: рычаг с фиксацией положений ON/OFF
• Количество нормально открытых контактов: 1 (для сигнализации состояния)
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Выключатель нагрузки ВН-125 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку двумя фиксаторами - один сверху, другой снизу. Для подключения используйте провода сечением до 35 мм2. Винтовые зажимы имеют насечки и выполнены из посеребренной меди - обеспечивают прочный контакт даже при многократных отключениях. Подключение выполняйте после полного отключения питания. Убедитесь, что глубина щита позволяет вместить 41 мм корпуса аппарата.

Безопасность и стандарты

Выключатель нагрузки ВН-125 соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту IEC 60947-3. Корпус выполнен из самозатухающего материала, не поддерживающего горение. Индикация состояния контактов доступна через прозрачную вставку - можно визуально определить, находится ли устройство в положении “ON” или “OFF”. Это снижает риск случайного включения при работе на оборудовании. Наличие одного нормально открытого контакта позволяет использовать его для подключения сигнальной лампы или реле контроля состояния.

Преимущества

• Комбинированные зажимы из посеребренной меди и анодированной стали - повышают долговечность контактов и предотвращают окисление.
• Автоматическая доводка рукоятки - гарантирует точное положение контактов при любом усилии включения/выключения.
• Двухпозиционный крепёж на DIN-рейку - исключает смещение устройства при вибрации или ударах.
• Шесть заклёпок на корпусе - увеличивают жёсткость и устойчивость к деформации.
• Профильные углубления на корпусе - служат дополнительным теплоотводом, снижающим нагрев при длительной нагрузке.
• Литая лицевая панель - улучшает герметичность и защищает внутренние элементы от внешних воздействий.
• Контакты из бескислородной меди - минимизируют переходное сопротивление и продлевают срок службы.

Ограничения применения

• Не является автоматическим выключателем - не отключает цепь при перегрузке или коротком замыкании. Обязательно использование в паре с автоматическими выключателями или предохранителями.
• IP20 - не подходит для установки во влажных, пыльных или наружных условиях без дополнительной защиты (например, в боксе с классом IP54+).
• Максимальная мощность лампы 400 Вт - ограничение связано с возможностью подключения индикатора, не влияет на основную нагрузку.
• Не рекомендуется для частого включения/отключения (более 10–15 раз в час) - это сокращает срок службы контактов.

Примеры использования

• Отключение трёхфазного двигателя насосной станции перед техобслуживанием.
• Ручное отключение конвейерной линии в цехе для планового ремонта.
• Изоляция секции освещения в административном здании для замены светильников.
• Подключение временного генератора через распределительный щит - для безопасного переключения источников питания.

Практические советы

• Выбирая выключатель нагрузки ВН-125, проверьте соответствие номинала вашей нагрузке - 100 А - это максимум, лучше оставить запас 10–20 %.
• При подключении кабелей сечением 25–35 мм2 затягивайте винты равномерно, чтобы не повредить медные зажимы.
• Для визуального контроля состояния цепи подключите сигнальную лампу к нормальному открытому контакту - так будет видно, когда устройство действительно отключено.
• Если планируете заменить старый ВН-63, то ВН-125 полностью взаимозаменяем - те же габариты, те же крепления.
• Не используйте этот аппарат как единственный защитный элемент - всегда сочетайте его с автоматом или предохранителем нужного номинала.
