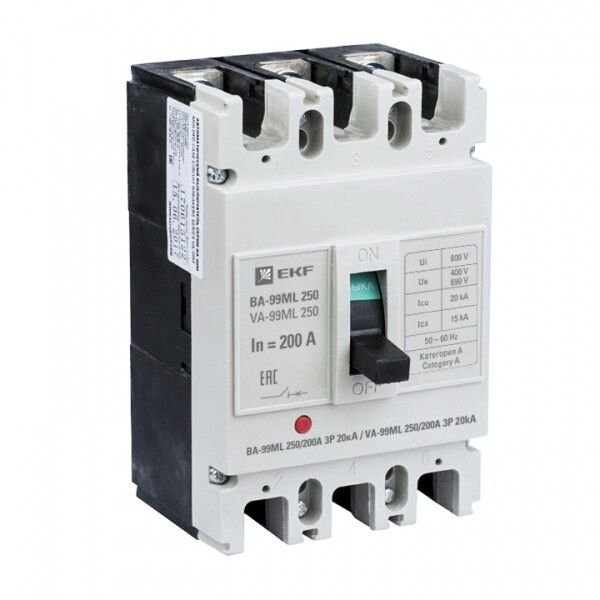

Автоматический выключатель ВА-99М 250/200А 3P 20кА Basic - mccb99-250-200mI EKF

Цена
опт с НДС

Автоматический выключательВА-99М 250/200А 3P 20кА EKF Basic | mccb99-250-200mI | EKF

3 310.54 р.

30.06.2024

От 5 дней

Условия поставки автоматического выключателя ВА-99М 250/200А 3P 20кА Basic - mccb99-250-200mI EKF

Купить автоматические выключатели ВА-99М 250/200А 3P 20кА Basic - mccb99-250-200mI EKF могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена автоматического выключателя ВА-99М 250/200А 3P 20кА Basic - mccb99-250-200mI EKF 3п зависит от общей суммы заказа, на сайте указана оптовая цена.

Характеристики
Сертификаты
Видео

Способ монтажа Монтажная плата
Ширина 0.119 м.
Степень защиты (IP) ∨ ∧ IP30
Степень защиты (IP) для автоматических выключателей стационарных
- IP20 - защита от попадания пыли и посторонних предметов размером более 12 мм, нет защиты от влаги.
- IP30 - защита от попадания пыли и посторонних предметов размером более 2,5 мм, нет защиты от влаги.
- IP40 - защита от попадания пыли и посторонних предметов размером более 1 мм, нет защиты от влаги.
- IP2X - аналогично IP20, защита от посторонних предметов размером более 12 мм, нет защиты от влаги.
- IP54 - ограниченная защита от пыли, защита от брызг воды со всех направлений.
- IP00 - отсутствие защиты от пыли и влаги.
- IP31 - защита от попадания пыли и посторонних предметов размером более 2,5 мм, защита от вертикальных капель воды.
Высота 0.13 м.
Глубина 0.171 м.
Номин. напряжение ∨ ∧ 400..690 В
Номинальное напряжение - это свойство, характеризующее рабочее напряжение автоматических выключателей стационарных. В зависимости от модели, выключатели могут иметь разные значения номинального напряжения:
- 220 В
- 380 В
- 400 В
- 440 В
- 690 В
- 220...400 В
- 220...440 В
- 220...690 В
- 230...690 В
- 400...690 В
Выбор номинального напряжения зависит от требований к электрической системе и особенностей применения автоматического выключателя.
Количество полюсов ∨ ∧ 3
Количество полюсов - это свойство, характеризующее число контактных групп автоматических выключателей стационарных. Это определяет количество фаз и нейтрали, которые могут быть отключены.
- 1 - однополюсный выключатель, контролирует одну фазу без нейтрали.
- 2 - двухполюсный выключатель, контролирует две фазы без нейтрали или одну фазу с нейтралью.
- 3 - трехполюсный выключатель, контролирует три фазы без нейтрали.
- 4 - четырехполюсный выключатель, контролирует три фазы с нейтралью.
Тип подключения силовой электрич. цепи ∨ ∧ Болтовое соединение
Тип подключения силовой электрической цепи:

Автоматические выключатели стационарные могут иметь различные типы подключения силовой электрической цепи:
- Винтовое соединение: Используется для надежного контакта с проводниками. Минусы включают более сложную и длительную процедуру подключения.
- Болтовое соединение: Гарантирует прочное крепление, но требует использования дополнительных инструментов для монтажа.
- Соединение на отдельной части шасси: Обеспечивает быстрое и легкое подключение, однако может потребовать специальных компонентов.
- Подключение на шину: Позволяет подключить несколько устройств одновременно, но может занимать больше места в щите.
- Плоский штекерный разъем: Удобен для быстрого подключения и отключения, но может иметь меньшую надежность контакта по сравнению с винтовым или болтовым соединениями.
Выбор типа подключения зависит от конкретных требований к установке, доступного пространства и предпочтений пользователя.
Конструктивное исполнение Комплектное устройство в корпусе
Номинальный ток 200 А
Диапазон уставки тока расцепления 200 А
Номин. продолжительный ток Iu ∨ ∧ 200 А
Номинальный продолжительный ток Iu - важное свойство стационарных автоматических выключателей, определяющее максимальный ток, который выключатель может безопасно пропускать на протяжении длительного времени.
- 100 А - номинальный продолжительный ток 100 ампер
- 160 А - номинальный продолжительный ток 160 ампер
- 250 А - номинальный продолжительный ток 250 ампер
- 400 А - номинальный продолжительный ток 400 ампер
- 630 А - номинальный продолжительный ток 630 ампер
- 800 А - номинальный продолжительный ток 800 ампер
- 1000 А - номинальный продолжительный ток 1000 ампер
- 1250 А - номинальный продолжительный ток 1250 ампер
- 1600 А - номинальный продолжительный ток 1600 ампер
- 2000 А - номинальный продолжительный ток 2000 ампер
Конструкция прибора ∨ ∧ Комплектное устройство в корпусе
Конструкция прибора - это свойство автоматических выключателей стационарных, определяющее тип конструкции и способ установки прибора. Возможные значения:
- Встраиваемое устройство фиксированной установки (стационарный): устройство, которое монтируется непосредственно на конструкцию и имеет постоянное место установки. Плюсы: надежность, стабильность. Минусы: сложность замены или обслуживания.
- Выдвижное/выкатное устройство: устройство, которое может быть легко выдвинуто или выкатано из своего места установки для обслуживания или замены. Плюсы: удобство обслуживания, доступность. Минусы: возможное снижение надежности из-за подвижных элементов.
- Комплектное устройство в корпусе: устройство, установленное в специальном защитном корпусе, что обеспечивает дополнительную безопасность и защиту от внешних воздействий. Плюсы: защита от пыли, влаги, механических повреждений. Минусы: больший размер, возможное увеличение стоимости.
- Встраиваемое устройство с втычным подключением: устройство, которое монтируется непосредственно на конструкцию и подключается с помощью втычных соединений. Плюсы: простота подключения и замены, удобство обслуживания. Минусы: возможное снижение надежности из-за использования разъемов.
Тип расцепителя термомагнитный
Тип элемента управления ∨ ∧ Рычажковый (перекидной рычаг)
Тип элемента управления для автоматических выключателей стационарных представлен различными вариантами, которые обеспечивают удобство и безопасность использования. Вот основные типы:
- Рычажковый (перекидной рычаг): классический и надежный тип управления, хорошо подходит для быстрого включения и выключения.
- Кнопка нажимная: удобный и компактный вариант, требует нажатия для активации и деактивации.
- Ручка-переключатель поворотный: позволяет осуществлять более точный контроль над процессом, но может занимать больше места.
- Рукоятка поворотная удлинённая (широкий хват): обеспечивает дополнительную безопасность благодаря большему расстоянию между рукой оператора и выключателем, но может потребовать больше места для установки.
- Рукоятка поворотная короткая (узкий хват): компактный вариант поворотной рукоятки, занимает меньше места, но предоставляет меньше дистанции безопасности для оператора.
Выбор типа элемента управления зависит от требований безопасности, доступного пространства и предпочтений пользователя.
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания ∨ ∧ 2000 А
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания
- Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания для автоматических выключателей стационарных составляет от 1200 до 60000 А, в зависимости от конкретной модели.
- Для некоторых моделей диапазон регулировки без задержки срабатывания расцепителя короткого замыкания может быть как положительным, так и отрицательным, например: 2400...24000 А и -2400...-24000 А.
- Некоторые модели имеют диапазон регулировки без задержки срабатывания расцепителя короткого замыкания с точностью до трех знаков после запятой, например: 2400.000...24000.000 А и 1875.000...18750.000 А.
- В общем случае, для автоматических выключателей стационарных диапазон регулировки без задержки срабатывания расцепителя короткого замыкания может быть в диапазоне от 1200 до 60000 А, с шагом регулировки от 3000 до 15000 А.
Номин. отключающая способность Icu при 400 В, 50 Гц ∨ ∧ 20 кА
Номинальная отключающая способность Icu при 400 В, 50 Гц
Это свойство относится к стационарным автоматическим выключателям и описывает их способность отключать электрическую цепь при номинальном напряжении 400 В и частоте 50 Гц. Значения этого свойства могут быть следующими:
- 10 кА - способность отключить цепь при 10 000 амперах тока
- 20 кА - способность отключить цепь при 20 000 амперах тока
- 36 кА - способность отключить цепь при 36 000 амперах тока
- 40 кА - способность отключить цепь при 40 000 амперах тока
- 50 кА - способность отключить цепь при 50 000 амперах тока
- 70 кА - способность отключить цепь при 70 000 амперах тока
- 85 кА - способность отключить цепь при 85 000 амперах тока
- 100 кА - способность отключить цепь при 100 000 амперах тока
- 150 кА - способность отключить цепь при 150 000 амперах тока
- 6 кА - способность отключить цепь при 6 000 амперах тока
Чем выше значение отключающей способности, тем больше токов высокой амплитуды может быть отключено автоматическим выключателем при коротком замыкании. Однако, более высокие значения могут требовать более дорогостоящего оборудования.
Вид подключения главной электрич. цепи ∨ ∧ Передняя сторона
Вид подключения главной электрической цепи - это свойство, характеризующее способ подключения автоматического выключателя стационарного типа к электрической сети. Оно может иметь следующие значения:
- Подключение спереди: автоматический выключатель подключается к электрической сети с передней стороны.
- Передняя сторона: аналогично подключению спереди, подключение осуществляется с передней стороны выключателя.
- Задняя сторона: автоматический выключатель подключается к электрической сети с задней стороны.
- Подключение сзади: аналогично подключению с задней стороны, подключение осуществляется сзади выключателя.
- Соединение на отдельной части шасси: автоматический выключатель подключается к электрической сети через отдельную часть шасси, что позволяет обеспечить дополнительную гибкость при монтаже и эксплуатации.
Выбор вида подключения зависит от требований к монтажу и эксплуатации автоматического выключателя, а также от предпочтений пользователя.
Диапазон краткосрочной задержки расцепителя короткого замыкания ∨ ∧ 2000 А
Диапазон краткосрочной задержки расцепителя короткого замыкания - это свойство, которое характеризует время, которое проходит от момента возникновения короткого замыкания до расцепления автоматического выключателя. Диапазон краткосрочной задержки расцепителя короткого замыкания зависит от номинального тока автоматического выключателя и может быть следующим:
- 150...2500 А;
- 480...8000 А;
- 600...10000 А;
- 960...16000 А;
- 750...12500 А;
- 2400...40000 А;
- 378...6300 А;
- 1200...20000 А;
- 960.000...16000.000 А;
- 750.000...12500.000 А.
Значения свойства могут иметь как плюсы, так и минусы и зависят от конкретной модели автоматического выключателя. Чем выше номинальный ток выключателя, тем больше времени может потребоваться для его расцепления. При выборе автоматического выключателя стационарного типа необходимо учитывать диапазон краткосрочной задержки расцепителя короткого замыкания, чтобы обеспечить надежную и безопасную работу электрической сети.
Тип изделия/компонента ∨ ∧ Выключатель автоматический в литом корпусе
Свойство Тип изделия/компонента для рубрики Автоматические выключатели стационарные имеет два основных значения:
- Выключатель автоматический в литом корпусе - компактное и надежное решение, характеризующееся высокой степенью защиты и устойчивостью к механическим воздействиям.
- Выключатель автоматический воздушный - предназначен для применения в электроустановках с большими токами, где требуется высокая скорость отключения и возможность установки дополнительных функций.
При выборе типа изделия/компонента учитывайте специфику объекта и требуемые параметры автоматического выключателя.
Вес 1.7348 кг.
Номинальное напряжение 380 В
Исполнение Стационарное
Сфера применения Промышленность
Тип изделия Выключатель автоматический
Род тока Переменный (AC)
Номинальное напряжение с 400 В
Номинальное напряжение по 690 В
Диапазон настройки устройства защиты от перегрузки с 200 А
Диапазон настройки устройства защиты от перегрузки по 200 А
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по 2000 А
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с 2000 А
Максимальное сечение подключаемого кабеля 95 мм2
Климатическое исполнение УХЛ3
Нормативный документ ГОСТ Р50030.2 (МЭК 60947-2)
Предельная отключающая способность 20 кА
Диапазон установки расцепителя перегрузки ∨ ∧ 200 А
Диапазон установки расцепителя перегрузки - это свойство, характеризующее пределы настройки тока перегрузки для автоматических выключателей стационарных. Различные диапазоны установки позволяют адаптировать выключатель к конкретным условиям эксплуатации и обеспечивать защиту от перегрузок.
- 0.4...1 А
- 400...1000 А
- 320...800 А
- 640...1600 А
- 250 А
- 500...1250 А
- 63 А
- 40 А
- 16 А
- 25 А
