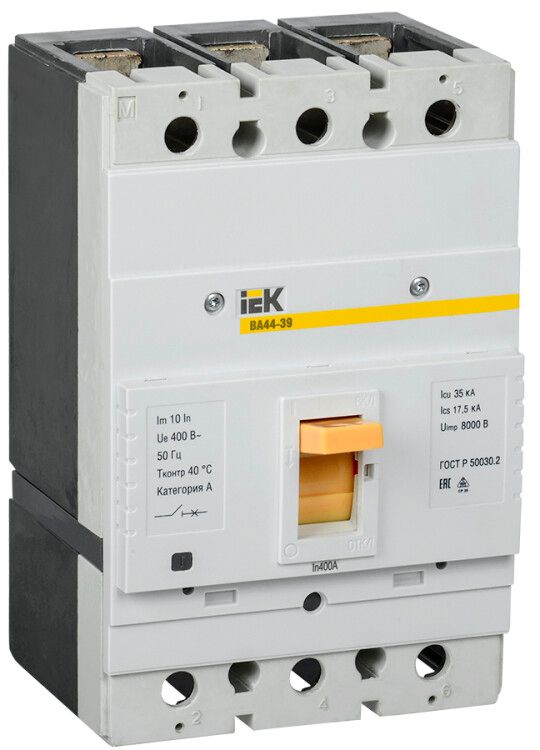

Выключатель автоматический ВА44-39 3Р 400А 35кА IEK - SVT50-3-0400-35

Автоматический выключатель ВА44-39 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Устройство рассчитано на работу в сетях до 400 В с током до 400 А и обеспечивает надежное отключение при аварийных ситуациях. Выключатель ВА44-39 применяется в промышленных распределительных щитах и подходит для монтажа на плату.

Назначение и область применения

Выключатель ВА44-39 используется для защиты силовых цепей переменного тока в промышленных объектах. Он защищает оборудование от повреждений при перегрузках, коротких замыканиях и внезапном падении напряжения ниже допустимого уровня. Также позволяет выполнять ручное включение и отключение нагрузки. Подходит для использования в системах питания станков, конвейеров, насосов, компрессоров и других мощных потребителей в условиях сухих помещений с контролируемой температурой.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трехфазных сетях с напряжением до 400 В между фазами
• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер
• Тип расцепителя: электромагнитный и тепловой - быстрое реагирование на КЗ и защита от длительной перегрузки
• Диапазон настройки защиты от перегрузки: 4000 А - предельное значение, выше которого защита не регулируется; фактический порог срабатывания равен номинальному току 400 А
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже установленного уровня
• Тип подключения: винтовое - зажимы для медных проводов с помощью болтов
• Степень защиты IP30 - защита от доступа пальцев и твердых предметов размером более 2,5 мм, но не защищен от воды и пыли
• Срок службы: 15 лет - расчетный срок эксплуатации при соблюдении условий работы
• Способ монтажа: на монтажную плату - устанавливается на специальные крепления внутри шкафа
• Конструкция: встраиваемое устройство - не имеет корпуса для наружного монтажа
• Число вспомогательных контактов: 0 - нет возможности подключить сигнализацию или удалённое управление

Совместимость и монтаж

Выключатель ВА44-39 монтируется исключительно на монтажную плату внутри распределительного щита. Для установки требуется свободное место под габариты устройства и возможность закрепить его с помощью крепежных отверстий. Подключение выполняется через винтовые зажимы - рекомендуется использовать многожильные или одножильные медные провода сечением, соответствующим току 400 А (обычно 95–120 мм2). Недопустимо использование алюминиевых проводов без переходных наконечников. Отсутствие вспомогательных контактов ограничивает возможность интеграции в системы автоматизации без внешних модулей.

Безопасность и стандарты

Выключатель ВА44-39 соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие европейским стандартам IEC 60947-2. Это подтверждает его безопасность при работе в промышленных условиях. Защита от минимального напряжения и двухступенчатая система расцепления (электромагнитная + тепловая) обеспечивают высокую степень отказоустойчивости. Однако из-за степени защиты IP30 устройство нельзя применять во влажных, пыльных или открытых помещениях без дополнительной защиты в виде герметичных шкафов.

Преимущества

• Высокая отключающая способность (35 кА) - обеспечивает безопасность даже при серьезных авариях
• Устойчивость к перегрузкам благодаря комбинированному расцепителю - сочетание теплового и электромагнитного срабатывания
• Функция защиты от минимального напряжения - предотвращает запуск оборудования при некорректном питании
• Долгий срок службы (15 лет) - снижает затраты на обслуживание и замену
• Совместимость с сериями ВА44 от IEK - легко заменяется аналогичными устройствами в рамках одной линейки

Ограничения применения

• Не предназначен для наружной установки - IP30 не защищает от влаги и пыли
• Нет вспомогательных контактов - невозможно реализовать дистанционную сигнализацию состояния или автоматическое управление без внешнего решения
• Требуется точное соответствие сечения проводов - неверный выбор может вызвать нагрев и выход из строя
• Не поддерживает модульную расширяемость - нельзя добавить дополнительные функции после установки
• Максимальный ток настройки защиты - 4000 А, но сам выключатель рассчитан лишь на 400 А; попытки увеличить нагрузку сверх этого значения недопустимы

Примеры использования

• Главный входной автомат в промышленном распределительном щите для станций управления
• Защита крупного двигателя 380 В мощностью около 150–200 кВт
• Отключение секции конвейера в пищевой или металлургической линии
• Щитовая защита для группы насосов в системе водоснабжения

Практические советы

• Перед установкой проверьте сечение кабеля - для 400 А используйте минимум 95 мм2 меди
• Обязательно закрепите выключатель ВА44-39 на жесткой металлической плате - вибрации могут ослабить контакт
• Не устанавливайте в местах с повышенной влажностью, рядом с трубопроводами или источниками пара
• При необходимости контроля состояния подключите внешний реле контроля положения контакта
• Проверяйте момент затяжки винтов согласно руководству - переусилие повредит зажим, слабое - вызовет нагрев
• Замена аналога: если нужен выключатель с вспомогательными контактами, выбирайте модель ВА44-39 с суффиксом “+AC” или аналог от другой серии
