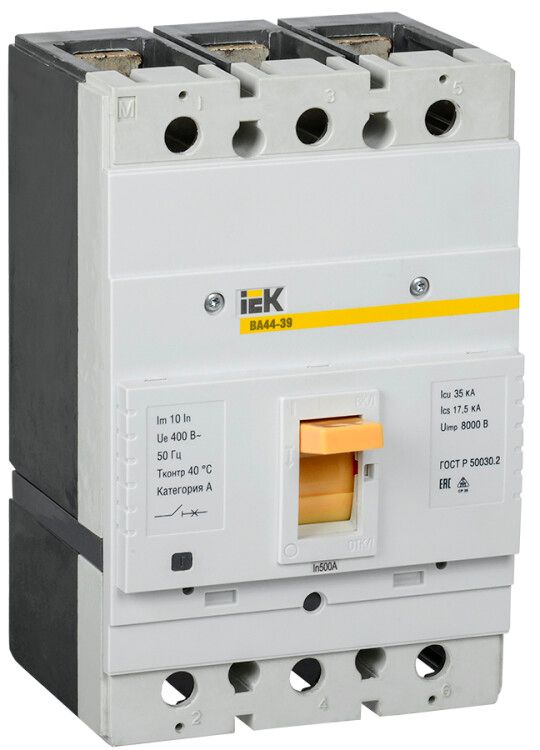

Выключатель автоматический ВА44-39 3Р 500А 35кА IEK - SVT50-3-0500-35

Автоматический выключатель ВА44-39 от IEK - трёхполюсное устройство на 500 А с отключающей способностью 35 кА, предназначенное для защиты силовых цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство применяется в распределительных щитах промышленного оборудования, где требуется надёжная коммутация и высокая отказоустойчивость.

Назначение и область применения

Автоматический выключатель ВА44-39 защищает электрические цепи переменного тока с напряжением до 400 В от:

• перегрузок - когда ток превышает допустимую величину;
• коротких замыканий - при внезапном росте тока до аварийных значений;
• снижения напряжения ниже безопасного уровня - благодаря функции защиты по минимальному напряжению.

Устройство также позволяет выполнять ручное включение и отключение нагрузки. Применяется в промышленных распределительных щитах: на входе в оборудование, у станков, конвейеров, насосных групп, систем вентиляции и других мощных потребителей.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно.
• Номинальная отключающая способность: 35 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях с линейным напряжением до 400 В (например, 380 В).
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двухступенчатую защиту: быстрое отключение при КЗ и медленное - при длительной перегрузке.
• Диапазон настройки защиты от перегрузки: 5000 А - предельное значение, выше которого защита не регулируется; фактическая настройка производится в пределах номинала (до 500 А).
• Номинальное напряжение срабатывания защиты по минимуму: да - автомат отключается при падении напряжения ниже порогового значения, что предотвращает повреждение оборудования при “проседании” сети.
• Тип подключения: винтовое - зажимы для проводов затягиваются гайками, обеспечивают надёжный контакт при больших токах.
• Степень защиты IP30: защита от твердых предметов больше 2,5 мм, но не от воды - подходит для установки внутри закрытых щитов.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии частых срабатываний.
• Способ монтажа: на монтажную плату - крепление осуществляется через отверстия в корпусе на жесткой поверхности, не является DIN-рейкой.
• Тип элемента управления: рычажковый - удобный для ручного включения/отключения, имеет четкую визуализацию положения.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Автоматический выключатель ВА44-39 не монтируется на DIN-рейку. Для установки требуется подготовить металлическую или пластиковую монтажную плату с соответствующими отверстиями. Подключение выполняется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками НШВИ для надёжного контакта. Диаметр проводника должен соответствовать сечению, указанному в документации производителя (обычно до 120–150 мм2 для 500 А).

Не совместим с модульными компонентами (блоки сигнализации, дистанционные приводы), так как не имеет разъёмов для подключения вспомогательных контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Конструкция прошла испытания на механическую прочность, термическую устойчивость и отключающую способность. Сертифицирован для использования в промышленных электроустановках.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большой короткозамкнутой мощностью, например, рядом с трансформаторами.
• Двухступенчатая защита - сочетание теплового и электромагнитного расцепления обеспечивает точное реагирование на разные типы аварий.
• Функция защиты по минимальному напряжению - предотвращает запуск оборудования при нестабильном питании, снижает риск выхода из строя двигателей и контроллеров.
• Долгий срок службы - 15 лет при правильной эксплуатации, что снижает затраты на обслуживание.
• Надёжное винтовое подключение - устойчиво к вибрациям и температурным колебаниям, характерным для промышленных объектов.

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специальной монтажной платы, что усложняет сборку шкафов стандартизированной компоновки.
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционное управление, сигнализацию состояния или интерфейсы с PLC.
• IP30 - не защищён от пыли и влаги, поэтому не используется вне закрытых щитов или в условиях повышенной влажности без дополнительной герметизации.
• Настройка защиты от перегрузки фиксирована - не регулируется в широком диапазоне, только в рамках номинала 500 А.
• Подходит только для трёхфазных сетей - не может использоваться в однофазных цепях.

Примеры использования

• Главный ввод в промышленный цех с мощностью более 200 кВт.
• Щит питания группы станков с ЧПУ, работающих от 380 В.
• Распределительный щит насосной станции с двигателями мощностью до 200 кВт.
• Линия питания системы вентиляции крупного производственного помещения.

Практические советы

• Перед установкой проверьте сечение кабелей - для 500 А используйте кабели сечением не менее 120–150 мм2 (медные).
• Обязательно затягивайте винтовые зажимы моментом, указанным в руководстве - слабый контакт вызывает нагрев, сильный - повреждает металл.
• Устанавливайте выключатель в хорошо вентилируемом месте - перегрев снижает срок службы и может вызвать ложные срабатывания.
• Если нужна сигнализация состояния - выбирайте другую модель с вспомогательными контактами, например, ВА44-39 с опциональным модулем (если доступен).
• При замене старого автомата - сверьте не только ток и напряжение, но и тип монтажа: ВА44-39 не заменяет устройства на DIN-рейке без переделки шкафа.
