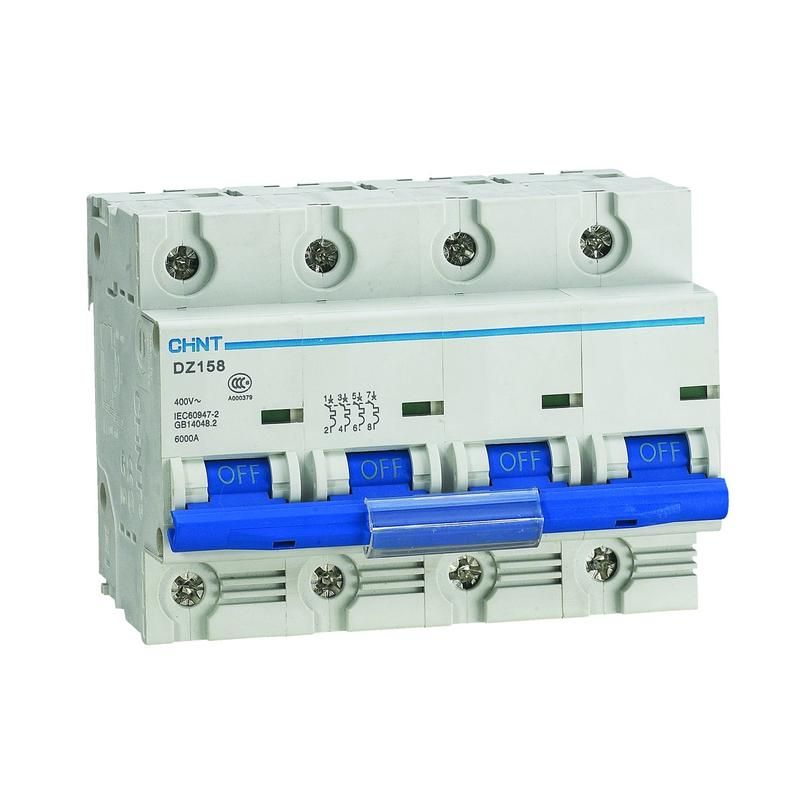

Выключатель автоматический четырехполюсный DZ158-125H 4P 100A 10kA х-ка (8-12In) (R) | 158096 CHINT

Автоматический выключатель DZ158-125H (R) от CHINT - четырёхполюсный модульный аппарат на 100 А с характеристикой K, предназначен для защиты сетей от перегрузок и коротких замыканий в промышленных и бытовых распределительных щитах.

Назначение и область применения

DZ158-125H (R) используется для защиты распределительных и групповых цепей переменного тока в условиях высоких пусковых токов. Подходит для установки во вводно-распределительных щитах жилых домов, офисов, производственных помещений. Особенно эффективен там, где запускаются мощные двигатели - насосы, компрессоры, конвейеры, станки.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат.
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно; нейтральный проводник коммутируется (отключается при аварии).
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А.
• Характеристика срабатывания: K - чувствителен к кратковременным перегрузкам, но не реагирует на пусковые токи двигателей (диапазон срабатывания 8–12 In); идеален для индуктивных нагрузок.
• Род тока: переменный (AC) - работает только в сетях 50/60 Гц.
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от молний или коммутаций.
• Степень защиты IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого щита.
• Сечение провода: 16–50 мм2 - позволяет подключить медные кабели указанной площади без переходников.
• Ширина: 6 модулей (18 мм каждый) - занимает 108 мм в щите.
• Глубина монтажа: 77,8 мм - важно при планировании места в корпусе щита.
• Рабочий температурный диапазон: –25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице.
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временного конденсата; типично для промышленных условий.

Совместимость и монтаж

DZ158-125H (R) совместим со стандартными DIN-рейками шириной 35 мм. Устанавливается в щиты с достаточным свободным местом - требуется минимум 6 модулей. Для подключения используйте кабель сечением 16–50 мм2. Нейтральный проводник подключается через специальные клеммы, которые разъединяются при срабатывании. Монтаж возможен только в сухих, защищённых от брызг и пыли щитах. Не рекомендуется устанавливать рядом с источниками тепла выше +40 C.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2. Применяет двухступенчатую систему защиты: тепловую - против перегрузок, и электромагнитную - против КЗ. Конструкция исключает самопроизвольное включение после срабатывания. Все контакты выполнены из серебросодержащего сплава, обеспечивающего долгий срок службы даже при частых отключениях.

Преимущества

• Характеристика K обеспечивает отказ от ложных срабатываний при пуске оборудования - снижает простои.
• Коммутируемый нейтраль повышает безопасность при обслуживании - полностью отключает цепь.
• Увеличенный интервал срабатывания (8–12 In) лучше адаптирован к современной промышленной нагрузке, чем класс B/C.
• Высокая отключающая способность (10 кА) делает его подходящим для объектов с крупными потребителями энергии.
• Поддержка больших сечений кабеля (до 50 мм2) упрощает монтаж в силовых цепях.

Ограничения применения

• Не применяется в цепях постоянного тока - только AC 50/60 Гц.
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на открытых площадках или в сырых помещениях без защиты.
• Не подходит для защиты светодиодных осветительных систем или электроники - характеристика K слишком “медленная” для таких нагрузок.
• Требуется минимальная температура –25 C - не годится для холодильных камер или зимних уличных щитов без обогрева.

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими асинхронными двигателями.
• Щит питания группы станков с ЧПУ в механическом участке.
• Распределительный щит торгового центра с кондиционерами и лифтами.
• Цепь питания воздушных компрессоров на заводе.

Практические советы

• Выбирая DZ158-125H (R), проверьте соответствие сечения кабеля - меньше 16 мм2 не подключайте, больше 50 мм2 - нужен переходник или другой аппарат.
• При сборке щита учтите глубину 77,8 мм - не забудьте про место для проводов и других устройств позади.
• Если в вашей сети часто возникают колебания напряжения, убедитесь, что уровень перенапряжений не превышает 4 кВ - иначе риск пробоя изоляции возрастает.
• Для удобства обслуживания используйте этот автомат именно там, где требуется полное отключение нейтрали - например, перед ремонтными работами.
• Не путайте с характеристикой C или D - K специально создан для тяжёлых пусков, а не для обычных осветительных или бытовых цепей.
