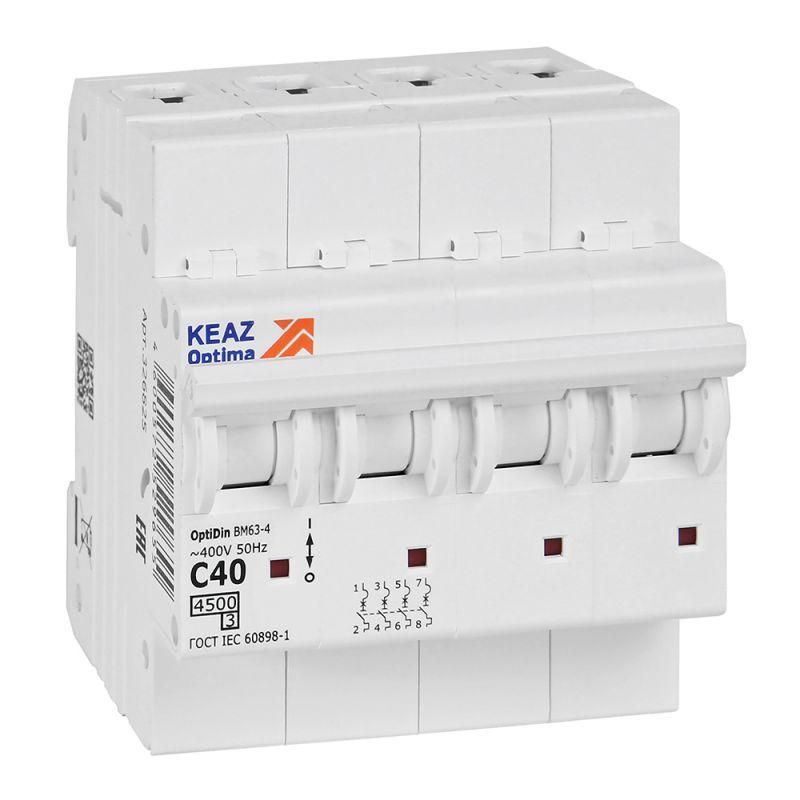

Выключатель автоматический четырехполюсный 40А C 4,5кА AC OptiDin BM63-4C40-4,5-УХЛ3 - 326825 КЭАЗ

Автоматический выключатель модульный четырехполюсный 40А C 4,5кА AC BM63-4C40-4,5-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот прибор обеспечивает надёжную коммутацию и безопасную работу в бытовых и общественных сетях с напряжением до 400 В. Бренд КЭАЗ и артикул BM63-4C40-4,5-УХЛ3 указывают на серию OptiDin, созданную для жилой застройки.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 40А C 4,5кА AC BM63-4C40-4,5-УХЛ3 используется для защиты четырёхпроводных цепей переменного тока - например, трёхфазных линий с нулём. Подходит для установки в распределительных, этажных и квартирных щитах. Применяется там, где требуется одновременное отключение всех фаз при аварии: в домах с электроплитами, насосными станциями, системами вентиляции и другим оборудованием на 380 В.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может держать без отключения.
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, люминесцентные светильники).
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (50 Гц).
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно прервать.
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно.
• Сечение проводника: 1–25 мм2 - допустимый диапазон площади сечения подключаемых медных проводов.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли.
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую энергию в цепи.
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными перенапряжениями (например, на входе в здание).
• Рабочая температура: от –70 C до +60 C - позволяет использовать в холодных и жарких условиях, включая неотапливаемые помещения.
• Ширина по модулю: 4M - занимает 4 стандартных модуля на DIN-рейке (72 мм).
• Глубина монтажа: 75 мм - минимальная глубина щита, необходимая для свободного монтажа и обслуживания.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 40А C 4,5кА AC BM63-4C40-4,5-УХЛ3 устанавливается на DIN-рейку типа TS35. Совместим с другими устройствами серии OptiDin BM63 - можно комбинировать с УЗО, реле контроля напряжения, контактами. Для подключения используйте провода сечением 1–25 мм2. Зажимы обеспечивают плотный контакт без необходимости затяжки усилием - достаточно закрутить винт до упора. Обеспечьте доступ к рычагу управления для ручного включения/выключения. Установка возможна в любом положении, но рекомендовано вертикальное - так лучше работает тепловая защита.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в условиях класса загрязнения 2 - то есть в помещениях с обычным уровнем пыли и влаги. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения, характерным для слаботочных и силовых сетей.

Преимущества

• Четыре полюса позволяют полностью отключить все фазы и ноль - повышает безопасность при ремонтах.
• Класс токоограничения 3 снижает риск возгорания при КЗ за счёт быстрого отключения (менее 10 мс).
• Рабочий диапазон температур от –70 C до +60 C делает его пригодным для установки даже в неотапливаемых щитовых на улице или в подвале.
• Поддержка дополнительной комплектации - возможно подключение Aux контактов, блокировок, сигнализаций.
• Известный бренд КЭАЗ - продукция прошла проверку временем в российских условиях эксплуатации.

Ограничения применения

• Не предназначен для постоянного включения/отключения более 30 раз в сутки - частые циклы снизят срок службы.
• IP20 не защищает от брызг, пыли и влаги - нельзя устанавливать во влажных помещениях без корпуса или в открытых щитах.
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц.
• Характеристика “C” не оптимальна для мощных двигателей с очень высоким пусковым током - для них нужна характеристика D.
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо дополнительно устанавливать устройство защитного отключения.

Примеры использования

• Защита трёхфазной электроплиты в квартире - отключение всех фаз и нуля при перегрузке.
• Щит на этаже многоквартирного дома - управление питанием нескольких комнатных групп.
• Циркулярный станок или насос в мастерской - защита от КЗ при запуске двигателя.
• Вводной автомат в щите загородного дома с трёхфазным вводом.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть действительно требует четырёхполюсного решения - часто хватает трёхполюсного, если ноль не отключается.
• Проверьте посадочные размеры: ширина 72 мм, глубина минимум 75 мм - не забудьте про место для других устройств и кабелей.
• При подключении проводов не перетягивайте винты - это повредит зажимы. Достаточно плотного контакта.
• Если планируете использовать в холодном помещении, убедитесь, что температура не ниже –70 C - такие условия встречаются редко, но важно знать границу.
• Для удобства обслуживания выбирайте места с хорошим освещением и доступом - рычаг должен быть легко видим и доступен.
