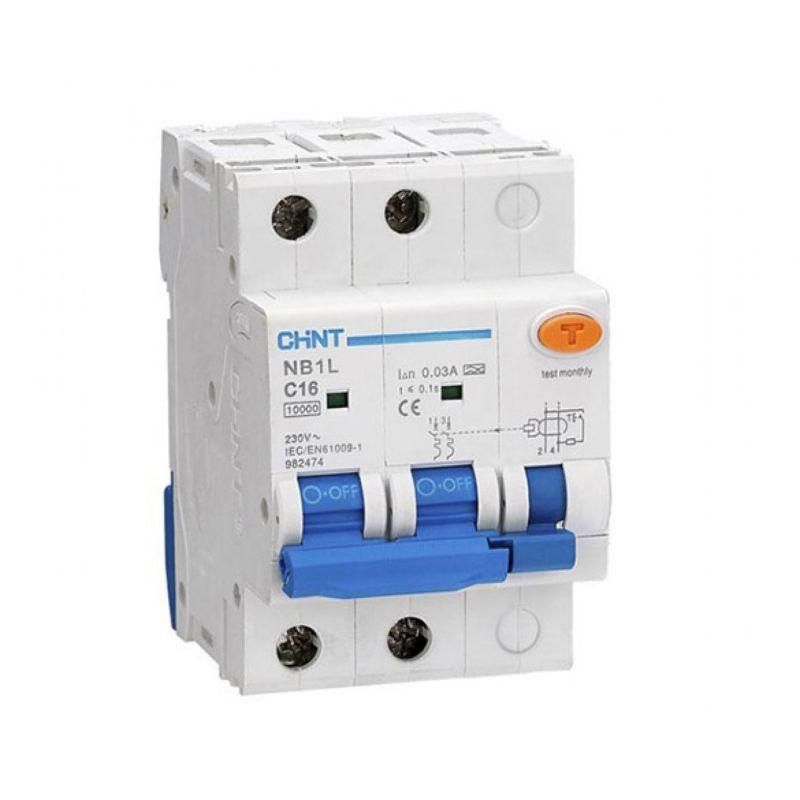

Выключатель автоматический дифференциального тока NB1L-40 2P C10 30mA тип AC 6kA (R) | 197975 CHINT

Автоматический выключатель дифференциального тока NB1L-40 (R) с номинальным током 10 А и чувствительностью 30 мА обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в бытовых и промышленных сетях. Этот прибор - часть надёжной серии NB1L от бренда CHINT, подходящая для установки в щитах жилых, коммерческих и производственных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока NB1L-40 (R) предназначен для защиты людей от поражения электрическим током при косвенном прикосновении, а также для предотвращения возгораний, вызванных утечками тока. Он сочетает функции обычного автомата и УЗО - отключает цепь при превышении тока (перегрузка, КЗ) и при появлении дифференциального тока свыше 30 мА.

Применяется в однофазных сетях 230 В с частотой 50/60 Гц. Подходит для защиты групп розеток, кухонного оборудования, ванных комнат, насосов, светильников и других потребителей в жилых домах, офисах, магазинах и на производствах.

Технические характеристики

• Номинальный ток: 10 А
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку переменного тока (не подходит для постоянных или импульсных утечек)
• Номинальный ток утечки: 30 мА (стандартная чувствительность для защиты человека)
• Номинальное напряжение: 230 В
• Количество полюсов: 2P - защищает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, компрессоры)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита
• Частота: 50/60 Гц
• Ширина по модулям: 3,5 (занимает 3,5 стандартных модулей на DIN-рейке)
• Рабочая температура: от -25 C до +40 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влажности в помещении

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов - снизу: входные - снизу, выходные - снизу. Это соответствует правилам сборки современных щитов. Для подключения используйте провода сечением 0,5–25 мм2 (медные).

NB1L-40 (R) совместим со всеми устройствами серии NB1L: можно использовать в одном щите с другими автоматами этой же серии, в том числе с дополнительными модулями (XF9, S9, V9), если требуется удалённая сигнализация или управление.

Обратите внимание: устройство не имеет верхнего подключения - нельзя менять направление подвода проводов. Также не рекомендуется устанавливать его вне закрытого щита из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель NB1L-40 (R) соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, что гарантирует соответствие международным нормам безопасности для устройств типа АВДТ. Конструкция - электромеханическая, то есть работает даже при отсутствии питания, что повышает надёжность в случае аварий.

Имеет индикатор положения контактов - окно показывает, включен ли прибор или он отключился из-за утечки тока. Это позволяет быстро определить причину отключения.

Преимущества

• Комбинированная защита: один прибор выполняет роль автомата и УЗО - экономит место в щите
• Электромеханическая конструкция - не зависит от внешнего питания, работает при любых условиях
• Высокая механическая износостойкость: до 100 000 циклов включения/выключения
• Наличие тестовой кнопки - позволяет ежемесячно проверять исправность без специнструментов
• Совместимость с аксессуарами серии NB1L - возможность расширения функционала

Ограничения применения

• Тип AC - не реагирует на постоянный ток утечки или импульсные утечки (например, от ИБП, LED-драйверов, компьютеров). Для таких нагрузок нужен тип A
• IP20 - запрещена установка во влажных помещениях без корпуса (бани, улица, подвалы с высокой влажностью)
• Не предназначен для частого включения/отключения - максимальная частота: 240 раз в день при токе ≤25 А
• Не используется в сетях с напряжением выше 230 В (в трёхфазных системах применяются другие модели - 3P, 4P)

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании микроволновки или кофеварки
• Щит в квартире - вместо двух отдельных устройств (автомат + УЗО) установлен один NB1L-40 (R)
• Освещение в подъезде - защита от утечек через старую изоляцию
• Насосы, вентиляторы, малые станки - где возможны пробои изоляции и пусковые токи (характеристика C идеально подходит)

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - прибор должен отключиться. Если нет - не используйте!
• Проверяйте работу кнопкой «Тест» минимум раз в месяц - это требование нормативов
• При замене убедитесь, что посадочный диаметр клемм совпадает с сечением вашего провода - не затягивайте слишком сильно
• Если в вашей сети есть мощные электронные устройства (ИБП, светодиодные лампы, зарядки), рассмотрите вариант с типом A - NB1L-40 (R) с типом AC может давать ложные срабатывания
• Не устанавливайте этот прибор рядом с источниками тепла - рабочая температура не должна превышать +40 C
