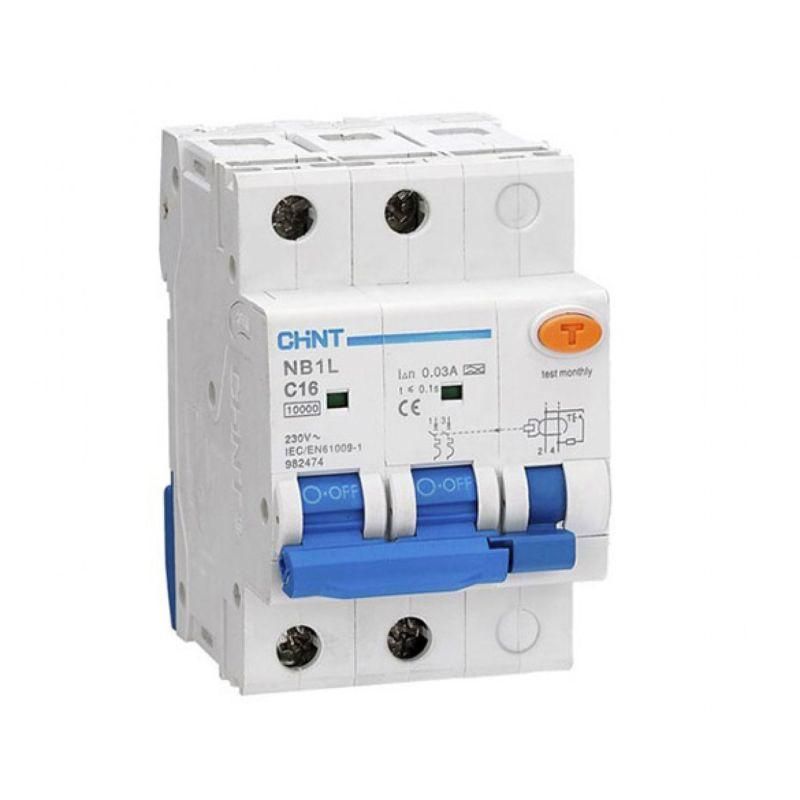

Выключатель автоматический дифференциального тока NB1L-40 2P C16 30mA тип AC 6kA (R) | 197979 CHINT

Автоматический выключатель дифференциального тока NB1L-40(R) C16 30мА - это двухполюсное устройство, сочетающее защиту от перегрузки, короткого замыкания и утечек тока. Он предназначен для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях 230 В, особенно там, где есть риск поражения электрическим током. Бренд CHINT гарантирует надежность этой модели в условиях постоянной эксплуатации.

Назначение и область применения

Выключатель автоматический дифференциального тока NB1L-40(R) C16 30мА защищает человека от поражения электрическим током при косвенном прикосновении - например, когда повреждается изоляция провода или корпуса прибора. Также он предотвращает возгорания, вызванные утечками тока. Устройство применяется в электрощитах жилых домов, квартир, офисов, мастерских и производственных помещений. Подходит для защиты групповой сети розеток, ванных комнат, кухонь, бассейнов и других мест с повышенной влажностью.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 230 В
• Номинальный ток утечки: 30 мА - чувствителен даже к малым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (стандарт для бытовых сетей)
• Номинальное напряжение: 230 В - рассчитан на однофазные сети
• Количество полюсов: 2P - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА - выдерживает токи КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, насосы, компрессоры)
• Напряжение изоляции: 500 В - обеспечивает безопасную работу при колебаниях напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - защищено от скачков напряжения (молнии, коммутационные выбросы)
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Ширина модуля: 3,5 - занимает два стандартных модуля на DIN-рейке
• Рабочая температура: от -25C до +40C - можно устанавливать в неотапливаемых щитах
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запыления

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода. Для правильной установки важно соблюдать полярность: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Выключатель автоматический дифференциального тока NB1L-40(R) C16 30мА совместим со всеми щитами, использующими модульную систему CHINT и аналогичные бренды. Не требует специальных инструментов - достаточно обычного отвертчика и плоскогубцев.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция обеспечивает работу без внешнего питания - даже при отключении напряжения устройство сохраняет функциональность. Наличие индикаторного окна показывает состояние контактов: если видно красное поле - выключатель сработал и требует ручного включения.

Преимущества

• Электромеханическое исполнение - работает без батареек и электроники, что делает его надёжнее в экстренных ситуациях
• Функция тестирования - кнопка «Тест» позволяет ежемесячно проверять работоспособность без сторонних приборов
• Устойчивость к перегрузкам - характеристика «C» хорошо сочетается с бытовой техникой и оборудованием
• Компактность - занимает всего 2 модуля, экономит место в щите
• Готов к использованию сразу после установки - не требует настройки

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50/60 Гц
• Не защищает от прямого прикосновения - не заменяет заземление и другие меры безопасности
• IP20 - нельзя использовать во влажных местах без дополнительной защиты (например, в герметичных боксах)
• Не рекомендован для частых включений - максимальная механическая износостойкость 100 000 циклов, но электрическая - лишь 2000
• Не поддерживает дистанционное управление - без опций XF9/S9/V9

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое микроволновки или кофеварки
• Щит в ванной комнате - отключает питание при утечке через стиральную машину
• Оборудование на производстве - защита насосов, конвейеров, сварочных аппаратов с пусковыми токами
• Жилые дома - обязательный элемент в этажных щитах по требованиям ПУЭ

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - если выключатель не отключится, он неисправен
• Проверяйте работоспособность хотя бы раз в месяц - это требование ПУЭ и гарантия вашей безопасности
• При установке в щит с несколькими АВДТ - не забудьте про селективность: если рядом стоит устройство с 100 мА, то этот 30 мА должен быть ближе к потребителю
• Не устанавливайте параллельно с УЗО - это лишнее и может вызвать ложные срабатывания
• При замене старого автомата - убедитесь, что новый имеет ту же ширину (3,5 модуля) и подходящую отключающую способность (6 кА здесь достаточна для большинства объектов)
• Если нужна сигнализация срабатывания - заказывайте версию с опцией XF9J, она передаёт сигнал на пульт управления
