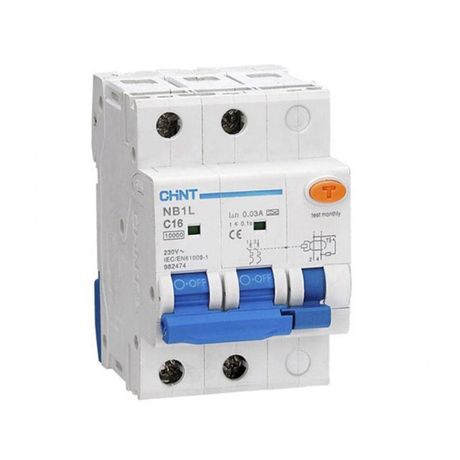

Выключатель автоматический дифференциального тока NB1L 2P C32 30mA тип AC 10kA (54mm) (R) | 205094 CHINT

Автоматический выключатель дифференциального тока NB1L - двухполюсное устройство с номинальным током 32 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Модель NB1L с артикулом 205094 обеспечивает надёжную работу в однофазных сетях 230 В, сочетая функции УЗО и автоматического выключателя в одном корпусе.

Назначение и область применения

Выключатель автоматический дифференциального тока NB1L защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции, а также предотвращает возгорания, вызванные утечками тока. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Применяется в однофазных сетях переменного тока 230 В, 50/60 Гц, где требуется одновременная защита от перегрузки, короткого замыкания и утечек.

Технические характеристики

• Номинальный ток: 32 А
• Номинальный ток утечки: 30 мА (чувствительность для защиты людей)
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки переменного тока
• Количество полюсов: 2P - отключает фазу и ноль одновременно
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (например, двигатели, насосы, компрессоры)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения
• Частота: 50/60 Гц
• Ширина по модулям: 3 модуля (54 мм)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от -25C до +40C
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запыления
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 2 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов - с нижней стороны. Для правильной работы важно соблюдать полярность: входные провода подключаются сверху, выходные - снизу. Выключатель NB1L совместим со всеми стандартными щитами, рассчитанными на 3-модульные устройства. Нулевой провод подключается к клемме N, фазовый - к L. Оба полюса отключаются одновременно, что исключает риск оставления одного провода под напряжением.

Безопасность и стандарты

Выключатель NB1L соответствует требованиям международных стандартов IEC 61009-1 и GOST R 50807. Конструкция электромеханическая - работает без внешнего питания, поэтому сохраняет функциональность даже при отсутствии напряжения в сети. Индикатор положения контактов позволяет визуально определить, находится ли устройство во включенном или отключенном состоянии.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Электромеханическая схема - надёжна при перебоях с питанием
• Функция тестирования - кнопка «Тест» позволяет ежемесячно проверять исправность без специнструментов
• Высокая отключающая способность (10 кА) - подходит для объектов с возможностью больших токов КЗ
• Совместим с нагрузками типа C - идеален для оборудования с пусковыми токами (электродвигатели, насосы)

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC)
• Не защищает от утечек постоянного тока или импульсных - для таких задач требуются УЗО типа A
• IP20 - нельзя использовать в сырых, пыльных или открытых местах (бассейны, улицы, производственные участки с брызгами)
• Не рекомендуется для частого включения/отключения - максимальная частота 240 циклов/час
• Не имеет встроенной защиты от перенапряжения - при необходимости используются дополнительные устройства

Примеры использования

• Защита розеточных групп в квартире, особенно в ванной комнате и кухне
• Щитовая защита для группы мощных приборов: стиральная машина, бойлер, духовой шкаф
• Линии питания насосов, компрессоров, вентиляторов в промышленных и коммерческих помещениях
• Распределительные щиты в офисах, школах, медицинских учреждениях

Практические советы

• Перед установкой обязательно проверьте соответствие посадочного места - ширина 54 мм (3 модуля) должна точно подходить под ваш щит
• Проверяйте работоспособность NB1L кнопкой «Тест» минимум один раз в месяц - это обязательное условие безопасности
• Не используйте этот выключатель вместо обычного автомата в цепях без риска утечки тока - он дороже и не нужен там, где нет опасности поражения
• При замене старого УЗО убедитесь, что новый NB1L имеет ту же чувствительность (30 мА) и тип AC
• Если требуется удалённая сигнализация срабатывания - можно заказать модель с дополнительным контактом XF9J
