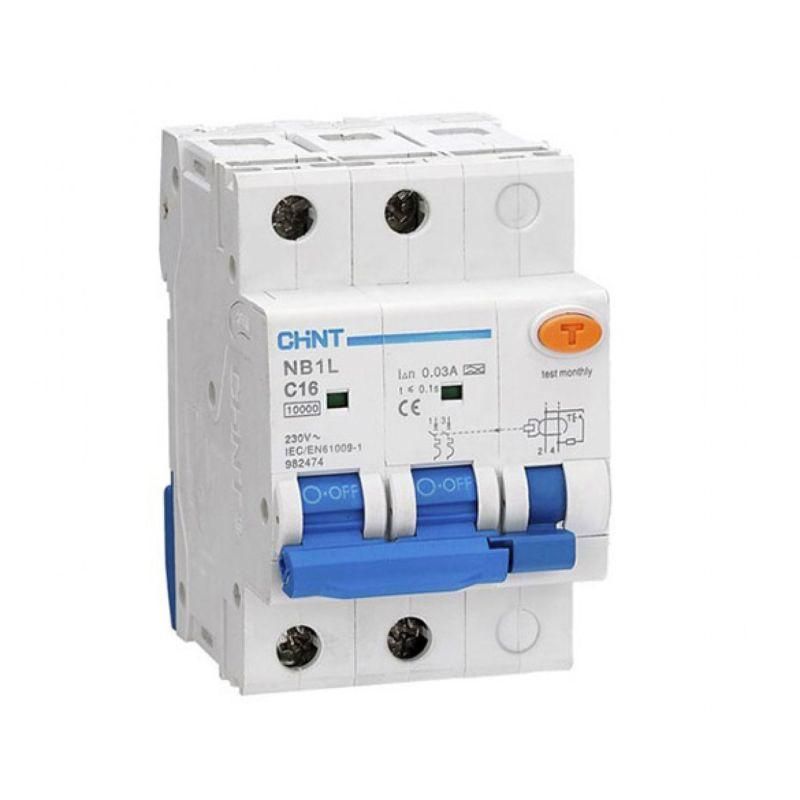

Выключатель автоматический дифференциального тока NB1L 2P C6 30mA тип AC 10kA (54mm) (R) | 205088 CHINT

Автоматический выключатель дифференциального тока NB1L - двухполюсное устройство с номинальным током 6 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Модель NB1L с артикулом 205088 обеспечивает надёжную работу в однофазных сетях 230 В, сочетая функции автоматического выключателя и УЗО в одном корпусе.

Назначение и область применения

Выключатель автоматический дифференциального тока NB1L защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции, а также предотвращает возгорания, вызванные утечками тока. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов, мастерских и других объектов с однофазными сетями 230 В. Применяется там, где есть повышенная опасность поражения током - в ванных комнатах, кухнях, на открытых площадках, у оборудования с металлическим корпусом.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальный ток утечки: 30 мА - порог срабатывания при появлении тока утечки (защита от поражения током);
• Тип дифференциального тока: AC - реагирует на переменный синусоидальный ток утечки (стандартный для бытовых сетей);
• Номинальное напряжение: 230 В - рабочее напряжение сети;
• Количество полюсов: 2P - одновременно отключаются фаза и ноль;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, насосы, компрессоры);
• Род тока: AC - работает только в сетях переменного тока;
• Напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями;
• Импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний);
• Степень защиты: IP20 - защита от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли;
• Ширина модуля: 3 модуля (54 мм) - занимает три места на DIN-рейке;
• Рабочая температура: от -25 C до +40 C - допустимый диапазон для установки в помещениях;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений без запыления и конденсата;
• Конструкция: электромеханическая - работает без внешнего питания, даже при отключении напряжения.

Совместимость и монтаж

Устройство NB1L монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - входные провода подсоединяются сверху, выходные - снизу. Для правильной работы важно соблюдать полярность: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Выключатель совместим со всеми стандартными щитами, использующими модульную систему. Ширина 54 мм позволяет легко разместить его рядом с другими автоматами. Нижнее подключение удобно при организации вертикальной трассировки кабелей.

Безопасность и стандарты

Выключатель NB1L соответствует требованиям IEC 61009-1 и ГОСТ Р 50807, что гарантирует соответствие европейским и российским стандартам безопасности. Электромеханическая конструкция исключает возможность отказа при отсутствии напряжения в сети - устройство будет срабатывать даже при полном отключении электропитания. Индикатор положения контактов (окошко) показывает, находится ли выключатель во включенном или отключенном состоянии, что снижает риск ошибок при обслуживании.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает монтаж;
• Электромеханическая схема - надёжна при любых условиях, включая отключения напряжения;
• Индикация положения контактов - наглядно показывает состояние устройства;
• Класс защиты C - оптимален для нагрузок с высоким пусковым током (двигатели, насосы);
• Высокая отключающая способность (10 кА) - подходит для сетей с возможными крупными КЗ;
• Совместим с дополнительными модулями (XF9, S9, V9) - можно расширить функциональность.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50/60 Гц;
• Степень защиты IP20 - нельзя использовать вне помещений, в сырых местах без дополнительной защиты (коробов, боксов);
• Не рекомендован для частых включений более 240 раз в час - подходит для обычного потребления, не для технологических циклов;
• Тип AC - не реагирует на пульсирующие постоянные токи утечки (например, от современных БП с выпрямителем); для таких случаев нужен тип A;
• Работает только при наличии напряжения на входе - если питание отключено, тест-кнопка не проверит исправность.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины;
• Щиток на этаже многоквартирного дома - отвечает за группу розеток и света в квартире;
• Цеховой щит с насосами или компрессорами - защита от перегрузки и утечек на корпус оборудования;
• Кухонная группа розеток - предотвращает аварию при пробое плиты или микроволновки;
• Гараж или подвал - защита от утечек через старую проводку или влажные поверхности.

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - она проверяет работоспособность дифференциального механизма;
• Проверяйте работу NB1L ежемесячно - кнопка «Тест» должна вызывать отключение; если не срабатывает - замените устройство;
• При замене убедитесь, что нулевой провод подключён именно к N-клемме, а не к фазной - иначе защита не сработает;
• Учитывайте ширину 54 мм при планировании щита - не забудьте оставить место для соседних автоматов и перемычек;
• Если в вашей сети есть мощные преобразователи частоты, LED-драйверы или ИБП - выбирайте тип A вместо AC, так как NB1L типа AC может не сработать;
• Для удалённого контроля состояния можно подключить вспомогательный контакт XF9 - он передаёт сигнал о срабатывании в систему управления.
