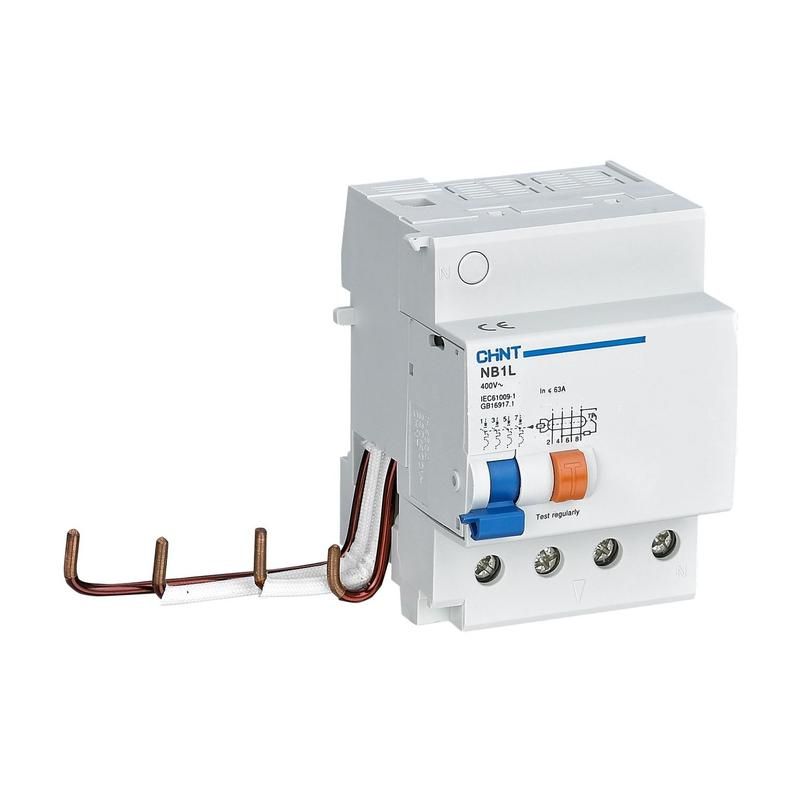

Выключатель автоматический дифференциального тока NB1L-63 4P C50 30mA тип AC 6kA (R) | 198416 CHINT

Автоматический выключатель дифференциального тока NB1L-63(R) от CHINT - четырёхполюсное устройство с номинальным током 50 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель NB1L-63(R) защищает электрические сети от трёх основных опасностей: перегрузки, короткого замыкания и утечки тока. Он особенно важен там, где есть риск поражения человека током - например, в помещениях с повышенной влажностью, на производстве, в офисах, торговых центрах и жилых домах. Устройство применяется в четырёхпроводных системах TN-S и TT с напряжением до 400 В. Подходит для защиты групповых линий, оборудования с высокой мощностью - станков, насосов, конвейеров, систем вентиляции.

Технические характеристики

• Номинальный ток: 50 А
• Номинальный ток утечки: 30 мА (чувствительность для защиты людей)
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку переменного тока
• Номинальное напряжение: 400 В
• Количество полюсов: 4 (три фазы + ноль)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина по модулям: 7,5 (занимает 7,5 модулей на DIN-рейке)
• Рабочая температура: от -25C до +40C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшая конденсация

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - с нижней стороны, что соответствует требованиям безопасности и удобству обслуживания. Выключатель NB1L-63(R) совместим со всеми компонентами серии NB1L, включая дополнительные модули: вспомогательный контакт XF9, сигнальный контакт XF9J и расцепители S9/V9. Для правильной установки важно соблюдать полярность: нулевой провод обязательно проходит через аппарат, так как он имеет функцию контроля баланса тока между фазами и нулём.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность устройств дифференциального тока. Электромеханическая конструкция гарантирует работу даже при отсутствии внешнего питания - срабатывает за счёт разницы токов в фазах, а не за счёт электроники. Это делает его более надёжным в условиях перебоев с питанием.

Преимущества

• Электромеханическая схема - работает без внешнего питания, повышает отказоустойчивость
• Индикация положения контактов - видимое окно показывает, сработал ли аппарат
• Высокая механическая износостойкость - до 20 000 циклов включения/отключения
• Гибкость в сборке - можно использовать в схемах 3P+N и 4P, подходящий для сложных распределительных щитов
• Поддерживает дополнительные модули - позволяет интегрировать сигналы в системы управления

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток (AC)
• Не защищает от постоянных утечек тока (тип DC) - для таких задач нужны устройства типа A или B
• IP20 - нельзя устанавливать во влажных местах без корпуса или в открытых щитах на улице
• Не рекомендован для частых включений - максимальная частота 120 циклов в час, не подходит для часто переключаемых цепей
• Только для класса загрязнения 2 - не применять в сильно запылённых или химически агрессивных средах

Примеры использования

• Защита группы розеток в производственном цеху с металлообрабатывающими станками
• Щитовая на этаже офисного здания - защита нескольких комнат и серверной
• Распределительный щит холодильного комплекса - предотвращение утечек от компрессоров
• Линия питания насосной станции в системе водоснабжения

Практические советы

• Перед первым вводом в эксплуатацию всегда нажмите кнопку «Тест» - она проверяет исправность дифференциальной части
• Проверяйте работоспособность NB1L-63(R) не реже одного раза в месяц - это требование нормативов
• При монтаже в щитке учитывайте ширину 7,5 модулей - планируйте место для других автоматов и модулей
• Не используйте этот выключатель вместо обычного автомата - он не заменяет защиту от перегрузки, а дополняет её
• Если требуется удалённая сигнализация срабатывания - выбирайте версию с опциональным контактом XF9J
• При замене старого аппарата сверьте все параметры: ток, число полюсов, тип утечки - особенно важно соответствие 30 мА для защиты людей
