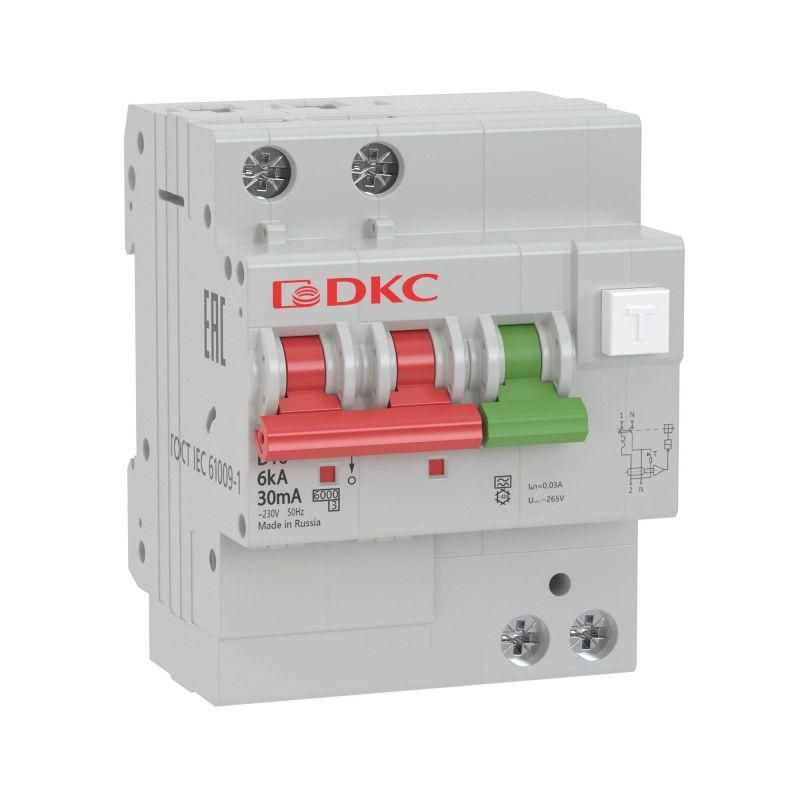

Выключатель автоматический дифференциального тока двухполюсный MDV63, 20А, 30мА, тип A, C, 6кА, электромеханический, серии YON PRO - MDV63-22C20-A ДКС

Автоматический выключатель дифференциального тока MDV63-22C20-A - это двухполюсный (1P+N) устройство с номинальным током 20 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Устройство сочетает функции дифференциальной защиты и защиты от перегрузок и КЗ, что делает его универсальным решением для бытовых и коммерческих электросетей. Бренд DKC и серия MDV63 обеспечивают надежность, соответствующую требованиям ГОСТ и IEC.

Назначение и область применения

MDV63-22C20-A защищает людей от поражения электрическим током при утечках до 30 мА - этого достаточно для предотвращения фATAL последствий. Также он отключает цепь при перегрузках и коротких замыканиях благодаря характеристике срабатывания C. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов, мастерских и других объектов, где есть риск утечек тока через оборудование или повреждённую изоляцию. Особенно эффективен там, где используются устройства с импульсными нагрузками - например, компьютеры, СВЧ-печи, частотные преобразователи.

Технические характеристики

• Тип устройства: автоматический выключатель дифференциального тока (АВДТ)
• Количество полюсов: 2 (1P+N) - отключение фазы и нейтрали одновременно
• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает устройство без отключения
• Дифференциальный ток утечки: 30 мА - порог срабатывания при появлении тока утечки на землю
• Характеристика срабатывания: C - отключение при кратковременных перегрузках до 5–10 кратного номинала, подходит для оборудования с пусковыми токами (двигатели, освещение)
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который устройство может безопасно прервать
• Номинальное напряжение: 230 В - рассчитано на однофазные сети 220–240 В
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный (например, от выпрямителей в технике)
• Ширина модуля: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Тип механизма: электромеханический - работает без внешнего питания, надёжнее электронных аналогов
• Наличие нейтрального проводника: да - обязательное условие для работы 1P+N

Совместимость и монтаж

MDV63-22C20-A монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для правильной установки требуется свободное место рядом - минимум один модуль слева и справа для обеспечения теплоотвода. Нейтральный проводник подключается к клемме, обозначенной буквой N. Фаза - к L. Обязательно соблюдайте полярность: неверное подключение нейтрали может нарушить работу дифзащиты. Монтаж допускается только после отключения питания и проверки отсутствия напряжения. Устройство совместимо со всеми стандартными щитами, использующими модульную систему DKC и аналогичных производителей.

Безопасность и стандарты

MDV63-22C20-A соответствует международному стандарту IEC 61009-1 и российскому ГОСТ Р 50807-2009. Электромеханическая конструкция гарантирует работу даже при отказе сети питания - важное преимущество перед электронными АВДТ. Протестирован на срабатывание при импульсном и переменном токе утечки, что делает его подходящим для современной техники с импульсными источниками питания. Сертифицирован для использования в условиях, указанных в классе IP20 - внутри закрытых щитов, исключающих контакт с влагой и пылью.

Преимущества

• Электромеханический принцип действия - не зависит от наличия напряжения в сети, работает даже при обрыве нуля
• Защита типа A - реагирует на токи утечки от импульсных нагрузок (компьютеры, зарядки, LED-освещение)
• Отключение фазы и нейтрали одновременно - снижает риск остаточного потенциала
• Удобная индикация срабатывания - рычажок выступает при отключении, легко определить причину
• Совместимость с широким спектром щитов и компонентов DKC и сторонних производителей

Ограничения применения

• Не предназначена для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для трёхфазных сетей - только для однофазных 230 В
• Не рекомендуется для цепей с высоким уровнем помех (например, мощные инверторы без фильтров) - возможны ложные срабатывания
• Не заменяет основной автомат - требует установки в паре с обычным автоматическим выключателем, если нужна более гибкая защита
• Не следует использовать в цепях с постоянным током - только для переменного тока 50/60 Гц

Примеры использования

• Щиток квартиры - защита розеточных групп в ванной, кухне, детской комнате
• Рабочий стол с компьютером, принтером и зарядными устройствами
• Оборудование в мастерской: сварочные аппараты, точечные станки, насосы с частотниками
• Магазины и кафе - защита холодильного оборудования, кофе-машин, микроволновок
• Лаборатории и медицинские пункты - где важно предотвратить малейшие утечки тока

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 20 А на защищаемой линии
• Используйте только качественные провода с достаточным сечением - недостаточное сечение вызывает нагрев и ложные отключения
• Проверяйте работоспособность кнопкой «Т» ежемесячно - тестирование не требует специальных инструментов
• При установке в старый щит убедитесь, что DIN-рейка прочная и не деформирована - плохой контакт увеличивает риск перегрева
• Если в щите уже установлены другие АВДТ, следите, чтобы не было дублирования защиты - это может привести к селективности
• Не заменяйте MDV63-22C20-A на устройство с меньшим дифференциальным током (например, 10 мА) без необходимости - это не повысит безопасность, а лишь увеличит число ложных отключений
