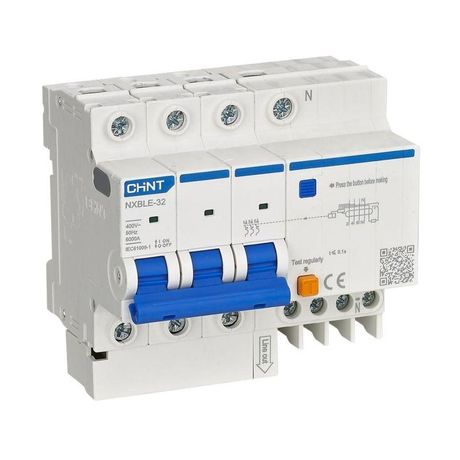

Выключатель автоматический дифференциального тока NXBLE-32 3P+N C16 30mA тип AC 6kA (R) | 819512 CHINT

Автоматический выключатель дифференциального тока CHINT NXBLE-32 3P+N C16 30mA (артикул 819512) сочетает защиту от перегрузки, короткого замыкания и утечек тока - идеально подходит для обеспечения безопасности в жилых, коммерческих и промышленных электросетях 400 В.

Назначение и область применения

CHINT NXBLE-32 3P+N C16 30mA предназначен для защиты людей от поражения электрическим током при косвенном прикосновении, предотвращения возгораний из-за утечек тока и защиты оборудования от перегрузок и коротких замыканий. Устройство применяется в сетях переменного тока 400 В, 50/60 Гц, где требуется надёжная дифференциальная защита - например, в распределительных щитах квартир, офисов, производственных участков, насосных станций и систем вентиляции.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без срабатывания
• Номинальный ток утечки: 30 мА - чувствительность к опасной утечке, достаточная для защиты человека
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не на постоянные или импульсные)
• Количество полюсов: 4 (3 фазы + нейтраль) - отключает все проводники одновременно
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулём
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, светильники, компрессоры)
• Отключение нейтрали: да - ноль размыкается вместе с фазами, исключая потенциал на оборудовании после отключения
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды - используется внутри щитов
• Модульная ширина: 5.5 модулей - занимает место на DIN-рейке шириной 99 мм
• Рабочая температура: от -25C до +40C - подходит для установки в необогреваемых помещениях
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Напряжение изоляции: 300 В - гарантирует безопасную работу между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 2 - рассчитан на использование в условиях с умеренной запылённостью (типичные внутренние помещения)

Совместимость и монтаж

CHINT NXBLE-32 3P+N C16 30mA монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питания - сверху. Для правильной работы важно соблюдать полярность: фазы L1–L3 подключаются к верхним клеммам, нейтраль N - к соответствующему выводу. После монтажа необходимо проверить механическую фиксацию и плотность затяжки клемм. Устройство совместимо с другими элементами серии NXBLE-32, что позволяет легко формировать комплексную защиту в одном щите.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Отключение нейтрали повышает уровень безопасности при обслуживании. Индикация положения контактов через окошко позволяет визуально определить состояние выключателя - «вкл» или «выкл». Кнопка «Тест» позволяет ежемесячно проверять исправность дифференциальной защиты без внешних приборов.

Преимущества

• Отключение всех четырёх полюсов одновременно - исключает риск сохранения напряжения на нейтрали
• Высокая отключающая способность (6 кА) - обеспечивает надёжность даже при серьёзных авариях
• Защита типа AC - оптимальна для большинства бытовых и промышленных нагрузок
• Механическая долговечность: 20 000 циклов включения/отключения - срок службы более 10 лет при нормальных условиях
• Простая диагностика: цветное окно показывает сработал ли аппарат из-за утечки или перегрузки

Ограничения применения

• Не подходит для сетей с постоянными или импульсными утечками - требуются типы A или B
• IP20 не допускает установку во влажных местах, на улице или в открытых щитах
• Не рекомендован для нагрузок с высоким пусковым током (например, мощные насосы, крупные компрессоры) - лучше выбрать характеристику D
• Не имеет функций удалённой сигнализации или управления - для этих задач нужны дополнительные модули

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток на кухне и в ванной
• Производственный участок - питание станков с металлообработкой и конвейеров
• Офисное помещение - защита групп розеток и компьютерных стоек
• Гараж или мастерская - обеспечение безопасности при работе с электроинструментом

Практические советы

• Перед установкой обязательно проверьте соответствие номинала тока (16 А) нагрузке - не подключайте оборудование суммарной мощностью выше 3,5 кВт
• При использовании нескольких АВДТ в одном щите соблюдайте координацию - основной щит должен иметь больший номинал утечки (например, 100 мА), а ответвления - 30 мА
• Обязательно тестируйте устройство кнопкой «Тест» один раз в месяц - это законодательно рекомендовано для обеспечения безопасности
• При замене старого автомата убедитесь, что новый имеет ту же ширину (5,5 модуля) и аналогичное направление подключения (снизу)
• Если нужна сигнализация срабатывания - можно заказать модель с дополнительным контактом AL-X1
