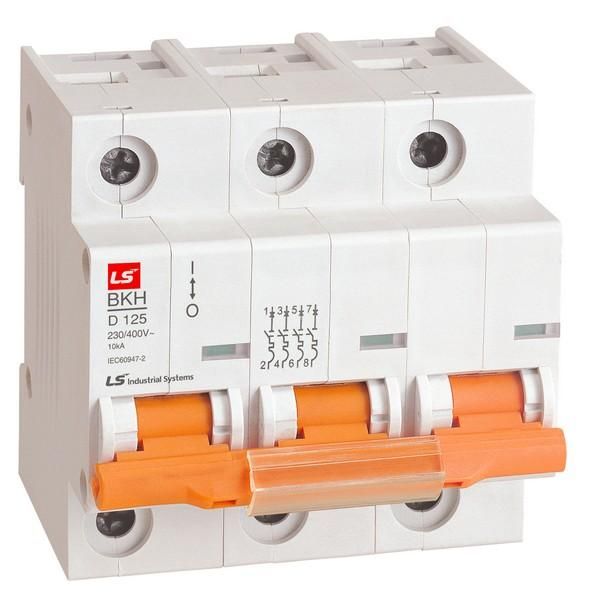

Автоматический выключатель BKH 3P D125A | 061302008B Lsis

Автоматический выключатель модульный 3-полюсный 125А 10кА BKH - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах промышленного и коммерческого оборудования. Бренд LS Electric, артикул 061302008b.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 125А 10кА BKH защищает трёхфазные сети от сверхтоков: перегрузок и коротких замыканий. Применяется в распределительных щитах, где требуется надёжная защита мощных потребителей - например, двигателей, нагревательных элементов, конвейеров, насосов и компрессоров. Устройство рассчитано на постоянную работу в стационарной системе, не предназначен для частых оперативных включений/выключений.

Технические характеристики

• Номинальный ток: 125 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А
• Номинальное напряжение: 400 В - работает в сетях переменного тока 380–400 В
• Частота: 50 Гц - совместим с промышленными сетями России и стран СНГ
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двойную защиту: быстрое отключение при КЗ и медленное при перегрузке
• Характеристика расцепителя: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина монтажа: 50 мм - учитывать при проектировании корпуса щита
• Максимальное сечение кабеля: 50 мм2 - можно подключать жилы до этого размера
• Коммутационная износостойкость: 6000 циклов - количество гарантированных срабатываний при нормальных условиях
• Диапазон рабочих температур: от -5 до +40 C - не использовать вне этого интервала

Совместимость и монтаж

Автоматический выключатель модульный 125А BKH монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с болтовым креплением. Максимальное сечение кабеля - 50 мм2, что позволяет подключать крупные силовые провода. При монтаже важно соблюдать момент затяжки контактов - слишком слабое или чрезмерное усилие снижает надёжность соединения. Установка возможна только в вертикальном положении. Нельзя монтировать рядом с источниками сильного тепла или в местах с повышенной вибрацией.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2. Сертифицирован для работы в промышленных электроустановках. Защита IP20 исключает доступ к токоведущим частям при обычных условиях, но не защищает от внешних воздействий - поэтому обязательна установка в закрытом металлическом или пластиковом щите. Автоматический выключатель BKH не имеет функции дифференциального тока - для защиты от утечек необходимо применять отдельные УЗО.

Преимущества

• Двухступенчатая защита (электромагнитная + тепловая) повышает точность срабатывания
• Характеристика D оптимальна для запуска электродвигателей - не ложные срабатывания при пусковых токах
• Высокая отключающая способность (10 кА) гарантирует безопасность даже при серьёзных авариях
• Компактная форма (3 модуля) экономит место в щитах
• Известный бренд LS Electric - качество сборки и долгий срок службы

Ограничения применения

• Не применяется в помещениях с влажностью выше 90%, на улице или в открытых щитах - IP20 недостаточен
• Не подходит для цепей с постоянным током (DC) - только для AC 50 Гц
• Не рекомендован для частого ручного включения/отключения - износостойкость 6000 циклов ограничивает сервисный ресурс
• Не содержит функции УЗО - требует дополнительной защиты при наличии риска поражения током
• Работает только в пределах температуры -5…+40 C - в холодных или жарких помещениях нужна принудительная вентиляция или термоконтроль

Примеры использования

• Защита трёхфазного электродвигателя 75 кВт на конвейере
• Щит управления насосной станцией с тремя насосами
• Распределительный щит промышленного участка с нагревательными печами
• Центральный ввод питания в цех с несколькими ответвлениями

Практические советы

• Выбирая автоматический выключатель модульный 125А BKH, проверьте соответствие сечения кабеля - не более 50 мм2. Большие жилы не войдут в зажимы.
• При установке в щит с множеством аппаратов учтите глубину монтажа - минимум 50 мм свободного пространства сзади.
• Для защиты двигателей с высоким пусковым током (более 6×Iн) характеристика D - правильный выбор. Для освещения или электроники лучше подойдёт тип C.
• Не используйте этот автомат вместо рубильника - он не предназначен для регулярного ручного отключения цепи.
• Проверяйте состояние контактов каждые 2 года при интенсивной эксплуатации - особенно после нескольких срабатываний.
• Артикул 061302008b - единственный номер для заказа оригинального устройства от LS Electric. Аналоги могут отличаться по характеристикам и надёжности.
