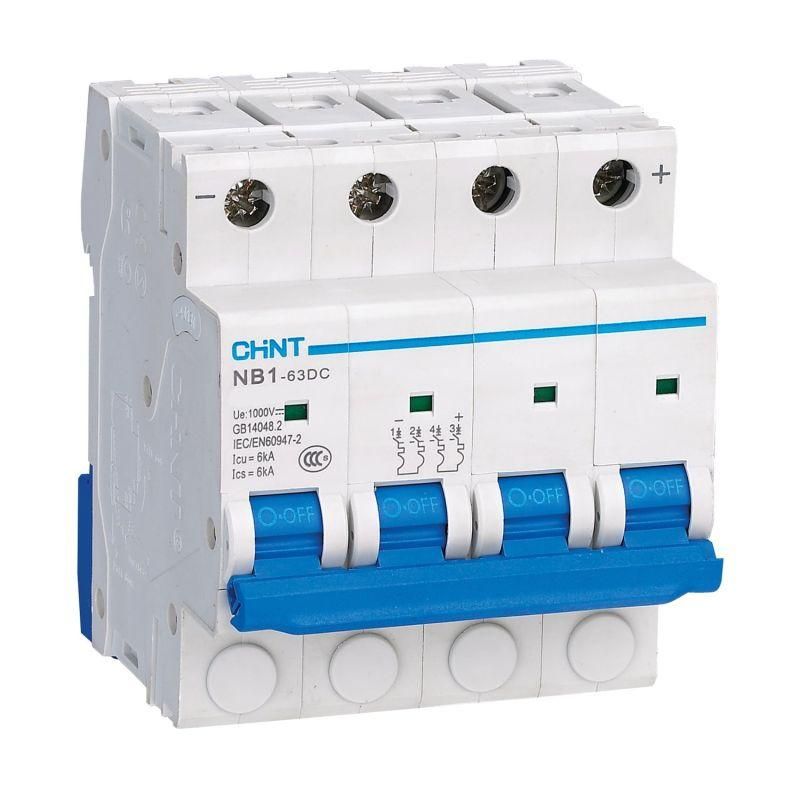

Выключатель автоматический четырехполюсный пос.тока NB1-63DC 4P C4A DC1000В 6kA (R) | 182730 CHINT

Выключатель автоматический четырехполюсный постоянного тока NB1-63DC 4P C 4A 6kA 1000В DC (R) от CHINT предназначен для защиты цепей постоянного тока в промышленных системах автоматизации, солнечных электростанциях и транспортных установках. Этот аппарат обеспечивает надёжное отключение при перегрузках и КЗ, совмещает высокую отключающую способность с компактным модульным исполнением.

Назначение и область применения

Автоматический выключатель NB1-63DC 4P C 4A 6kA 1000В DC (R) используется для защиты распределительных и групповых цепей постоянного тока напряжением до 1000 В. Применяется в системах солнечной генерации, зарядных станциях электромобилей, промышленных контроллерах, железнодорожном оборудовании и других объектах, где требуется управление и защита цепей постоянного тока. Подходит для нечастых операций включения и отключения под нагрузкой.

Технические характеристики

• Номинальный ток: 4 А
• Номинальное напряжение: 1000 В постоянного тока
• Количество полюсов: 4
• Отключающая способность: 6 кА — способен безопасно прерывать ток короткого замыкания до этой величины
• Характеристика срабатывания: C — срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, преобразователи, насосы)
• Напряжение изоляции: 300 В — гарантирует безопасную работу между полюсами и землёй при нормальных условиях
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не герметичен; требует установки внутри закрытого щита
• Рабочая температура: от -35 °C до +70 °C — допускает эксплуатацию в суровых климатических условиях
• Модульная ширина: 4 модуля (72 мм) — занимает 4 места на DIN-рейке
• Частота: 50/60 Гц — указано для справки, так как работает только с постоянным током
• Степень загрязнения: 2 — рассчитан на использование в помещениях с умеренной запылённостью
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 1 500 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 4 А (обычно до 2,5 мм² медного провода). Также возможна коммутация через шины типа PIN и FORK. Установка должна выполняться в распределительном щите с достаточным воздушным зазором вокруг аппарата. Выключатель NB1-63DC 4P C 4A 6kA 1000В DC (R) совместим с другими модулями серии NB1-63DC, что позволяет собирать компактные щиты с различным количеством полюсов.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов низковольтного распределения. Категория применения A указывает на то, что он предназначен исключительно для защиты от перегрузок и коротких замыканий, а не для частого ручного управления. Наличие окна индикации положения контактов позволяет визуально определить состояние автомата — включен/отключен — без необходимости вскрытия корпуса.

Преимущества

• Высокая отключающая способность 6 кА — обеспечивает безопасность даже при серьёзных аварийных режимах в DC-сетях
• Универсальная конструкция — один тип устройства покрывает все варианты полюсов (1P–4P) в рамках серии
• Гибкость подключения — поддерживаются кабельные и шинные соединения
• Встроенный индикатор положения контактов — повышает удобство обслуживания
• Работает в широком диапазоне температур — подходит для холодных и жарких помещений

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой — ограниченный электрический ресурс (1500 циклов)
• Степень защиты IP20 требует обязательной установки в закрытые щиты — нельзя использовать на открытом воздухе или во влажных средах
• Напряжение изоляции 300 В — не следует применять в цепях с потенциалом выше этого значения между фазами и землёй
• Не имеет встроенного теплового или электронного расцепления — только механическая защита по току

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите с напряжением до 1000 В
• Отключение цепей питания инверторов в системах хранения энергии
• Контроль и защита электродвигателей постоянного тока на конвейере
• Распределение мощности в бортовой сети электробуса или троллейбуса

Практические советы

• Выбирая NB1-63DC 4P C 4A 6kA 1000В DC (R), проверьте соответствие номинального тока нагрузки — не превышайте 4 А, иначе возможны ложные срабатывания
• При использовании нескольких полюсов в одном щите — убедитесь, что все провода правильно промаркированы, особенно в DC-системах с полярностью
• Для удалённой сигнализации сработки можно дополнительно установить вспомогательный контакт XF9 или сигнал аварии XF9J — они совместимы с этим аппаратом
• Не используйте этот автомат в переменном токе — он рассчитан исключительно на постоянный ток
• Перед монтажом проверьте посадочные размеры: ширина 72 мм, глубина — около 80 мм, чтобы поместился в щит
