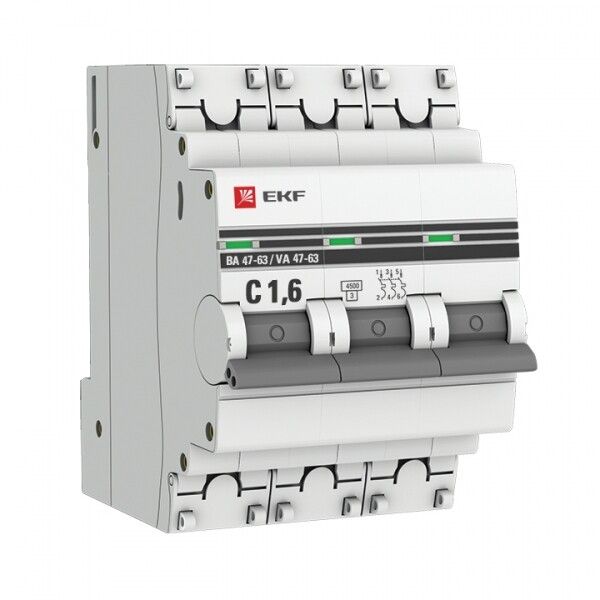

Выключатель автоматический трехполюсный ВА 47-63 1,6А C 4,5кА PROxima | mcb4763-3-1.6C-pro EKF

Автоматический выключатель модульный трехполюсный 1,6А C 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот прибор - часть серий PROxima и ВА 47-63, совмещает надежную конструкцию с простотой установки на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 1,6А C 4,5кА ВА 47-63 используется для защиты трёхфазных цепей переменного тока с частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для питания оборудования с умеренной пусковой нагрузкой - насосов, малых станков, конвейеров, освещения и групп розеток.

Технические характеристики

• Номинальный ток: 1,6 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика срабатывания: C - реагирует на токи в 5–10 крат от номинала; подходит для нагрузок с умеренным пуском (например, двигатели, люминесцентные светильники)
• Номинальное напряжение: 400 В - работает в сети до 400 В между фазами
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту как от кратковременных скачков, так и от долговременной перегрузки
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода любого распространённого сечения
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри электрошкафа
• Потери мощности: 6,2 Вт - энергопотребление самого устройства при работе
• Рабочий диапазон температур: -25…+50 C - допустимо использование в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью воздействия влаги и запыления
• Класс токоограничения: 3 - снижает величину тока КЗ перед отключением, повышая безопасность системы
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах среднего уровня
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - выдерживает кратковременные высоковольтные импульсы (например, от грозовых разрядов)

Совместимость и монтаж

Автоматический выключатель модульный 1,6А ВА 47-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Занимает 3 модуля (54 мм по ширине). Монтаж выполняется в шкафах класса защиты не ниже IP54. Для подключения используются винтовые зажимы с предохранительными крышками - они предотвращают случайное прикосновение к контактам после установки. Глубина монтажа составляет 41 мм - учтите свободное пространство за рейкой. Возможна дополнительная комплектация: сигнализирующие контакты, блокировки, дугогасительные камеры - согласуйте с поставщиком.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Конструкция предусматривает защиту от несанкционированного вскрытия: крышки на зажимах позволяют опломбировать устройство. Усиленный корпус с дополнительными заклёпками исключает деформацию при механических нагрузках. Цветовая индикация положения рычага (вкл/выкл) обеспечивает наглядность состояния.

Преимущества

• Надёжная двухступенчатая защита - сочетание теплового и электромагнитного расцепителей
• Защита от вскрытия через опломбируемую крышку - важна для административных и промышленных объектов
• Увеличенная прочность корпуса - снижает риск расхождения при многократном срабатывании
• Широкий диапазон сечений проводов - универсальность при монтаже
• Подтверждённая отключающая способность 4,5 кА - достаточна для большинства типовых проектов

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 не защищает от воды и пыли
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели); для них требуется характеристика D
• Не рекомендован для постоянной работы при температурах выше +50 C - возможны ложные срабатывания
• Не предназначен для частого ручного включения/отключения - это не рубильник, а защитное устройство

Примеры использования

• Щитовая квартиры - защита группы розеток и освещения на 3 фазы
• Производственный участок - питание трёхфазного насоса или воздушного компрессора
• Общественное здание - распределение нагрузки по этажам в распределительном щите
• Складские помещения - управление освещением и вентиляцией с трёхфазным питанием

Практические советы

• Выбирая автоматический выключатель модульный 1,6А ВА 47-63, проверьте соответствие сечения кабеля - не используйте провода меньше 1 мм2 и больше 25 мм2
• При установке в шкафу оставьте минимум 50 мм свободного места вокруг для теплоотвода
• Если планируете опломбировать устройство - выбирайте модели с заводскими крышками, не снимайте их после монтажа
• Для систем с частыми пусками (более 10 раз в день) рассмотрите возможность установки контактора перед этим автоматом
• Проверяйте маркировку на лицевой панели: “C” указывает на тип срабатывания, “1,6A” - на номинал, “4,5kA” - на отключающую способность
