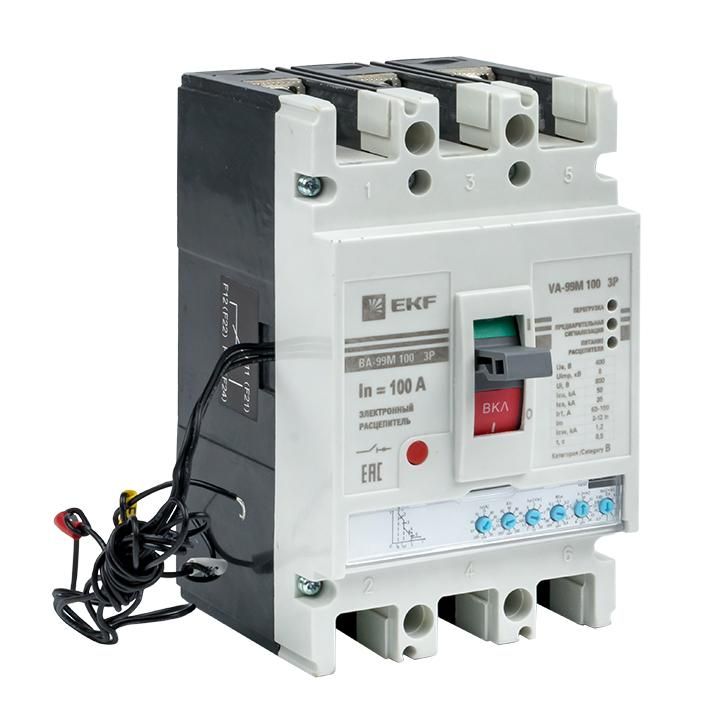

Выключатель автоматический ВА-99М 100/100А 3P 50кАс эл. расцепителем, доп. контактом, расширителями выводов EKF - mccb99-100-100me-ax-ocp

Автоматический выключатель EKF ВА-99М 100/100А 3P 50кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство с электромагнитным расцепителем, дополнительным контактом и расширителями выводов подходит для стационарной установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Выключатель ВА-99М защищает трёхфазные сети с номинальным напряжением до 400 В и током до 100 А. Он применяется в промышленных распределительных устройствах: на станках, конвейерах, насосных группах, в системах вентиляции и других объектах с высокой нагрузкой. Благодаря высокой отключающей способности (50 кА) выдерживает аварийные токи короткого замыкания даже в сетях с малым импедансом. Подходит для постоянной работы в условиях повышенной вибрации и температурных колебаний.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: электромагнитный (для защиты от коротких замыканий)
• Способ монтажа: на монтажную плату (фиксация болтами)
• Исполнение: стационарное
• Управление: рычажковое, ручное
• Подключение: болтовое, для медных и алюминиевых проводников
• Степень защиты IP30: защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Дополнительно: наличие дополнительного контактного модуля и расширителей выводов

Совместимость и монтаж

Выключатель ВА-99М устанавливается исключительно на монтажную плату. Для крепления используются предварительно просверленные отверстия в корпусе. Верхние зажимы предназначены для подвода питания, нижние - для отходящих линий. Расширители выводов позволяют удобно подключить жилы большего сечения или шины. Комплект поставки включает болты и контактные площадки. Подключение допускается как для меди, так и для алюминия - важно соблюдать усилие затяжки, указанное в руководстве. Монтаж возможен только в вертикальном положении, как показано на схеме производителя.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Корпус изготовлен из самозатухающей термостойкой пластмассы, не поддерживающей горение. Наличие тестовой кнопки позволяет проверить работоспособность расцепителя без подачи напряжения. Однако степень защиты IP30 не предусматривает защиту от пыли и влаги - использование вне герметичных щитов требует дополнительной защиты.

Преимущества

• Высокая отключающая способность - 50 кА - обеспечивает надёжную защиту в сетях с большой короткозамкновенной мощностью
• Расширители выводов упрощают подключение толстых шин и многожильных проводов
• Дополнительный контакт позволяет интегрировать сигнал состояния в системы контроля и автоматизации
• Моноблочная конструкция снижает риск механических повреждений и упрощает обслуживание
• Чёткая визуальная индикация положения: «ВКЛ», «ОТКЛ», «СРАБАТЫВАНИЕ»

Ограничения применения

• Не предназначен для установки в открытых помещениях или местах с высокой запылённостью - IP30 недостаточно
• Запрещена установка в горизонтальной ориентации - может нарушиться работа механизма
• При срабатывании возможно выбрасывание продуктов горения дуги на высоту до 30 мм - требуется свободное пространство над аппаратом
• Только электромагнитный расцепитель - отсутствует тепловая защита, поэтому не подходит для длительных перегрузок ниже 100 А
• Не совместим с DIN-рейкой - монтаж только на плату

Примеры использования

• Защита главного ввода в промышленном щите с питанием 380 В, 100 А
• Коммутирование частотных преобразователей на конвейерной линии
• Отключение группы мощных насосов в системе водоснабжения
• Интеграция в системы SCADA через дополнительный контакт для сигнализации отключения

Практические советы

• После срабатывания выключатель нельзя включить сразу - сначала переведите рычаг в положение «ОТКЛ», потом - «ВКЛ»
• Проверяйте затяжку болтов каждые 6–12 месяцев - особенно при работе с алюминием
• Обеспечьте минимум 50 мм свободного пространства над выключателем для безопасного отвода дуги
• Для точного подбора дополнительных модулей (например, блокировки, сигнализации) используйте каталог EKF PROxima, страницы 155–159
• Не используйте ВА-99М 100/100А в качестве основного автомата для бытовых помещений - он слишком мощный и не имеет тепловой защиты
