Выключатель автоматический ВА21-29-220010-31,5А-12Iн-400AC-У3 | 103066 КЭАЗ

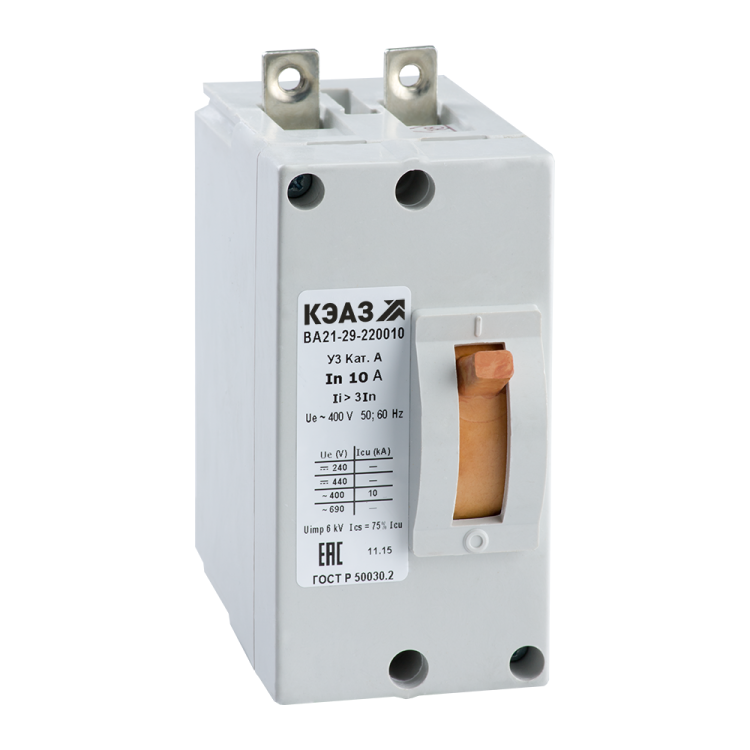

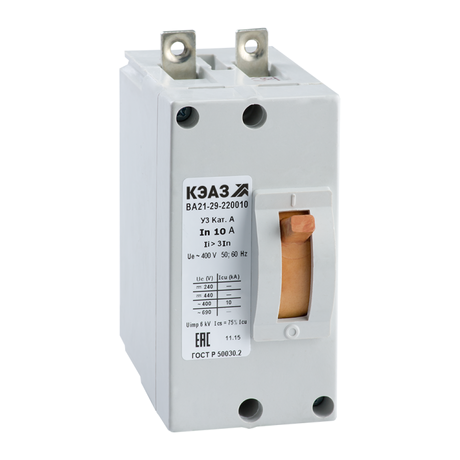

Автоматический выключатель ВА21-29-220010-31,5А-12Iн-400AC-У3 от КЭАЗ - двухполюсный аппарат в литом корпусе для защиты сетей переменного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату, рассчитан на ток 31,5 А и напряжение 400 В. Применяется в промышленных системах управления, силовых щитах и оборудовании с высокими требованиями к надежности.

Назначение и область применения

Выключатель автоматический ВА21-29-220010-31,5А-12Iн-400AC-У3 предназначен для:

• защиты электрических цепей от перегрузок и коротких замыканий;
• оперативного включения и отключения нагрузки вручную;
• обеспечения безопасности оборудования при аварийных ситуациях.

Используется в промышленных системах: станках, конвейерах, пультах управления, распределительных щитах, где требуется надежная защита цепей переменного тока. Особенно эффективен там, где есть риск внезапных скачков тока.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 31,5 А
• Количество полюсов: 2
• Тип расцепителя: электромагнитный (только защита от короткого замыкания)
• Уставка срабатывания: 12Iн = 378 А (мгновенное отключение при КЗ)
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: У3 - работает при температурах от -40 C до +60 C, устойчив к влажности и колебаниям температуры в помещениях с умеренным климатом
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Крепление: винтовое
• Тип элемента управления: рычажковый переключатель
• Вид привода: ручной
• Наличие дугогасительной камеры: да - обеспечивает гашение дуги при отключении под нагрузкой
• Нормативный документ: ГОСТ P 50030.2-2010
• Код в реестре РЭП: РЭ-2516/20

Совместимость и монтаж

Выключатель автоматический ВА21-29-220010-31,5А-12Iн-400AC-У3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки:

• используйте плату с отверстиями под стандартный шаг крепления аппарата;
• зажимайте провода сечением до 25 мм2 плотно, без повреждения жил;
• не допускайте перекоса при затяжке - это снижает контактное давление и увеличивает нагрев;
• при сборке щита соблюдайте минимальные зазоры между устройствами - из-за отсутствия боковой защиты (IP20) важно предотвращать случайные замыкания.

Не совместим с DIN-рейкой. Для замены используйте аналогичные модели серии ВА21 от КЭАЗ.

Безопасность и стандарты

Выключатель автоматический ВА21-29-220010-31,5А-12Iн-400AC-У3 соответствует ГОСТ P 50030.2-2010, который регламентирует требования к автоматическим выключателям в литом корпусе. Обладает сертифицированной отключающей способностью 10 кА, что гарантирует безопасное отключение даже при серьёзных авариях. Наличие дугогасительной камеры снижает риск возгорания при коммутации. Климатическое исполнение У3 позволяет применять устройство в неотапливаемых помещениях с широким диапазоном температур.

Преимущества

• Высокая механическая прочность благодаря литому корпусу - устойчив к ударным нагрузкам и вибрациям.
• Фиксированная уставка срабатывания 12Iн обеспечивает быстрое отключение при КЗ без необходимости настройки.
• Поддержка токов до 31,5 А делает его подходящим для средних мощностей в промышленных цепях.
• Работает в экстремальных температурах - от -40 C до +60 C, что расширяет возможности применения.
• Простой и проверенный механизм управления - надёжный рычажковый привод с четким положением “Вкл./Выкл.”.

Ограничения применения

• Не предназначен для защиты от перегрузок - только от коротких замыканий; для комплексной защиты нужен выключатель с тепловым расцепителем.
• Степень защиты IP20 - нельзя использовать во влажных, пыльных или открытых местах (на улице, в цехах с брызгами, в шкафах без герметизации).
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния или удалённое управление.
• Требует монтажа на плату - не подходит для установки на DIN-рейку, что ограничивает использование в типовых щитах.
• Не рекомендован для частых оперативных включений - не является аппаратом для частого переключения, как контактор.

Примеры использования

• Защита двигателя 15–22 кВт в станке с ЧПУ - при КЗ на обмотке мгновенно отключается.
• Линия питания конвейерной системы в холодном цеху - работает при -30 C без потери функциональности.
• Щитовая система на заводе с ограниченным пространством - компактный форм-фактор позволяет размещать рядом другие устройства.
• Цепь управления насосной станцией - когда необходима только защита от КЗ, а перегрузки контролируются другим устройством.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша сеть требует именно защиту от КЗ, а не от перегрузки - иначе выбирайте модель с тепловым расцепителем.
• Проверьте сечение кабеля перед подключением - превышение 25 мм2 недопустимо, меньшее - можно, но с осторожностью.
• При монтаже на плату используйте изолированные клеммы и фиксируйте провода так, чтобы они не натягивались - это продлит срок службы контактов.
• Если вы заменяете старый аппарат, сверьте параметры: номинальный ток, отключающую способность и тип монтажа - ВА21-29-220010-31,5А-12Iн-400AC-У3 имеет специфическую конструкцию, не все аналоги взаимозаменяемы.
• Для обслуживания - периодически осматривайте контакты на окисление, особенно в условиях повышенной влажности, хотя сам аппарат не защищён от внешней среды.
