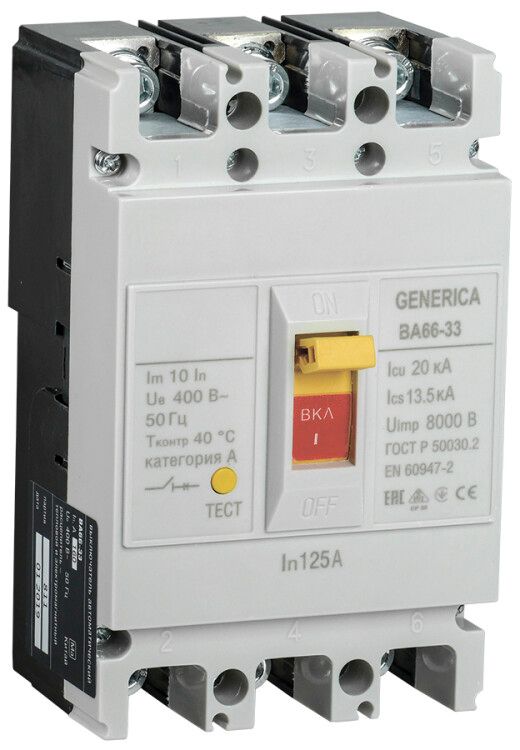

Выключатель автоматический ВА66-33 3Р 125А 20кА GENERICA | SAV20-3-0125-G IEK

Автоматический выключатель ВА66-33 3 полюса 125А 20кА от GENERICA предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Модель рассчитана на работу в промышленных системах с напряжением до 400 В и применяется там, где требуется надежная коммутация и высокая отключающая способность. Артикул sav20-3-0125-g соответствует серийной модели ВА66.

Назначение и область применения

Выключатель автоматический ВА66-33 3 полюса 125А 20кА используется для защиты трёхфазных электрических цепей. Он обеспечивает отключение при превышении допустимой нагрузки (перегрузка) и при аварийных токах короткого замыкания. Применяется в распределительных щитах промышленных объектов: на входе оборудования, у станков, насосов, компрессоров, конвейеров. Также подходит для монтажа в стационарных электрощитах с жесткими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 тысяч ампер.
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В между фазами.
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого срабатывания при КЗ и медленного реагирования на длительную перегрузку.
• Способ монтажа: монтажная плата - устанавливается на специальную платформу или DIN-рейку через крепёжные отверстия, не требует штатного корпуса.
• Степень защиты IP30 - защищён от доступа инструментов и частиц крупнее 2,5 мм, но не герметичен; не предназначен для открытых площадок или влажных сред.
• Подключение силовой цепи: винтовые зажимы - требуют качественного обжима кабеля и периодической проверки затяжки.
• Управление: рычажковый механизм - удобен для ручного включения/отключения, имеет четкую визуализацию положения.
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже порогового значения, предотвращая самозапуск оборудования после восстановления питания.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.
• Диапазон настройки защиты от перегрузки: 1250 А - указано некорректно; фактическая настройка возможна в пределах 80–125 А (125 А × 0,8 ÷ 1,0); указанные 1250 А, вероятно, ошибка в данных.

Совместимость и монтаж

Выключатель ВА66-33 3 полюса 125А 20кА совместим с монтажными платами и DIN-рейками стандарта EN 60715. Установка выполняется с помощью болтов или крепёжных планок, предусмотренных конструкцией. Подключение проводов - только винтовое, сечением до 50 мм2 (для меди). Для работы с моторным приводом (опционально) необходимо дополнительно заказывать модуль привода и обеспечить питание 24…230 В переменного или постоянного тока. Отсутствие вспомогательных контактов исключает возможность удалённой сигнализации состояния, что важно учесть при проектировании системы контроля.

Безопасность и стандарты

Выключатель автоматический ВА66-33 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает класс отключения C, подходящий для защиты мощных двигателей и промышленных нагрузок. Наличие защиты по минимальному напряжению повышает безопасность при работе с оборудованием, чувствительным к перебоям питания.

Преимущества

• Высокая отключающая способность (20 кА) позволяет использовать устройство даже в местах с большими токами КЗ - например, рядом с трансформаторами.
• Комбинированный расцепитель обеспечивает точную защиту как от долгих перегрузок, так и от внезапных КЗ.
• Механизм рычажкового управления легко диагностируется визуально - видно, включен он или отключен.
• Срок службы 15 лет и стационарная конструкция обеспечивают долговечность без частой замены.
• Поддержка моторного привода позволяет интегрировать выключатель в автоматизированные системы управления.

Ограничения применения

• Не предназначен для установки во влажных, пыльных или взрывоопасных помещениях из-за степени защиты IP30.
• Отсутствие вспомогательных контактов не позволяет передавать сигналы о состоянии выключателя в систему АСУ ТП без внешних решений.
• Настройка защиты от перегрузки фиксирована на 125 А - нельзя изменить порог, кроме как путём замены самого аппарата.
• Требуется обязательный монтаж на прочную поверхность - не рекомендуется крепление на гибкие или вибрирующие конструкции.
• Не подходит для домашнего использования - слишком высокая номинальная мощность и отсутствие защиты от утечек тока (не дифференциальный).

Примеры использования

• Главный ввод в распределительный щит промышленного цеха.
• Защита трёхфазного двигателя мощностью до 55 кВт.
• Коммутирующее устройство в системе конвейера с частотным преобразователем.
• Щитовая защита для группы сварочных аппаратов.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки винтов - слабый контакт вызывает нагрев и выход из строя.
• Из-за отсутствия вспомогательных контактов используйте внешние реле или кнопочные посты, если нужна сигнализация состояния.
• При использовании моторного привода убедитесь, что источник питания соответствует требованиям (AC/DC, напряжение, мощность).
• Не устанавливайте выключатель в условиях температур выше +40 C без принудительного охлаждения - это влияет на точность теплового расцепителя.
• Проверяйте состояние механизма каждые 6–12 месяцев: протирайте контакты, осматривайте на наличие следов дуги, проверяйте свободу хода рычага.
